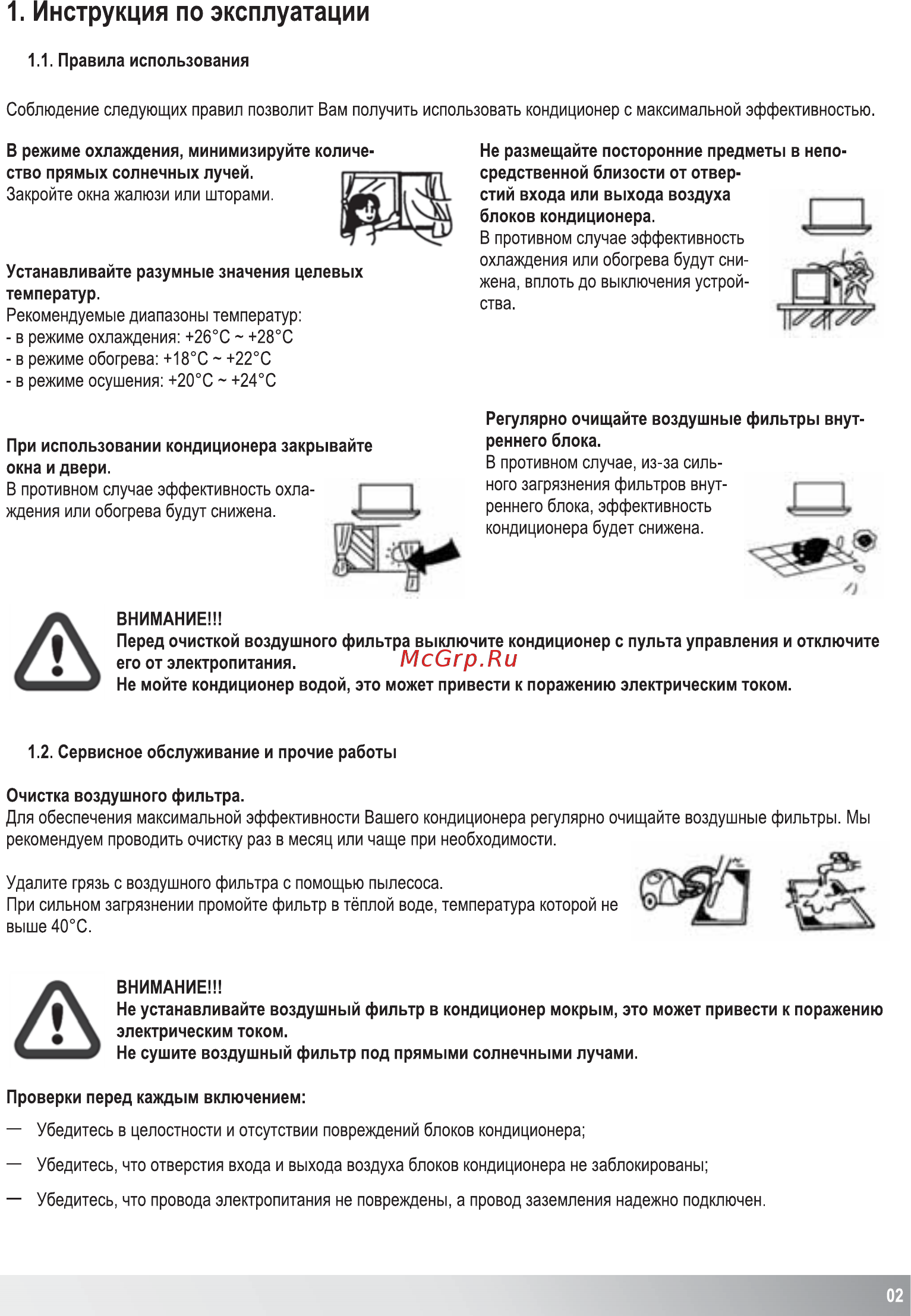

1 Инструкция по эксплуатации 1 1 Правила использования Соблюдение следующих правил позволит Вам получить использовать кондиционер с максимальной эффективностью В режиме охлаждения минимизируйте количе ство прямых солнечных лучей Закройте окна жалюзи или шторами Устанавливайте разумные значения целевых температур Рекомендуемые диапазоны температур в режиме охлаждения 26 С 28 С в режиме обогрева 18 С 22 С в режиме осушения 20 С 24 С При использовании кондиционера закрывайте окна и двери В противном случае эффективность охла ждения или обогрева будут снижена Не размещайте посторонние предметы в непо средственной близости от отвер стий входа или выхода воздуха блоков кондиционера В противном случае эффективность охлаждения или обогрева будут сни жена вплоть до выключения устрой ства Регулярно очищайте воздушные фильтры внут реннего блока В противном случае из за силь ного загрязнения фильтров внут реннего блока эффективность кондиционера будет снижена ВНИМАНИЕ Перед очисткой воздушного фильтра выключите кондиционер с пульта управления и отключите его от электропитания Не мойте кондиционер водой это может привести к поражению электрическим током 1 2 Сервисное обслуживание и прочие работы Очистка воздушного фильтра Для обеспечения максимальной эффективности Вашего кондиционера регулярно очищайте воздушные фильтры Мы рекомендуем проводить очистку раз в месяц или чаще при необходимости Удалите грязь с воздушного фильтра с помощью пылесоса При сильном загрязнении промойте фильтр в тёплой воде температура которой не выше 40 С ВНИМАНИЕ Не устанавливайте воздушный фильтр в кондиционер мокрым это может привести к поражению электрическим током Не сушите воздушный фильтр под прямыми солнечными лучами Проверки перед каждым включением Убедитесь в целостности и отсутствии повреждений блоков кондиционера Убедитесь что отверстия входа и выхода воздуха блоков кондиционера не заблокированы Убедитесь что провода электропитания не повреждены а провод заземления надежно подключен 02
