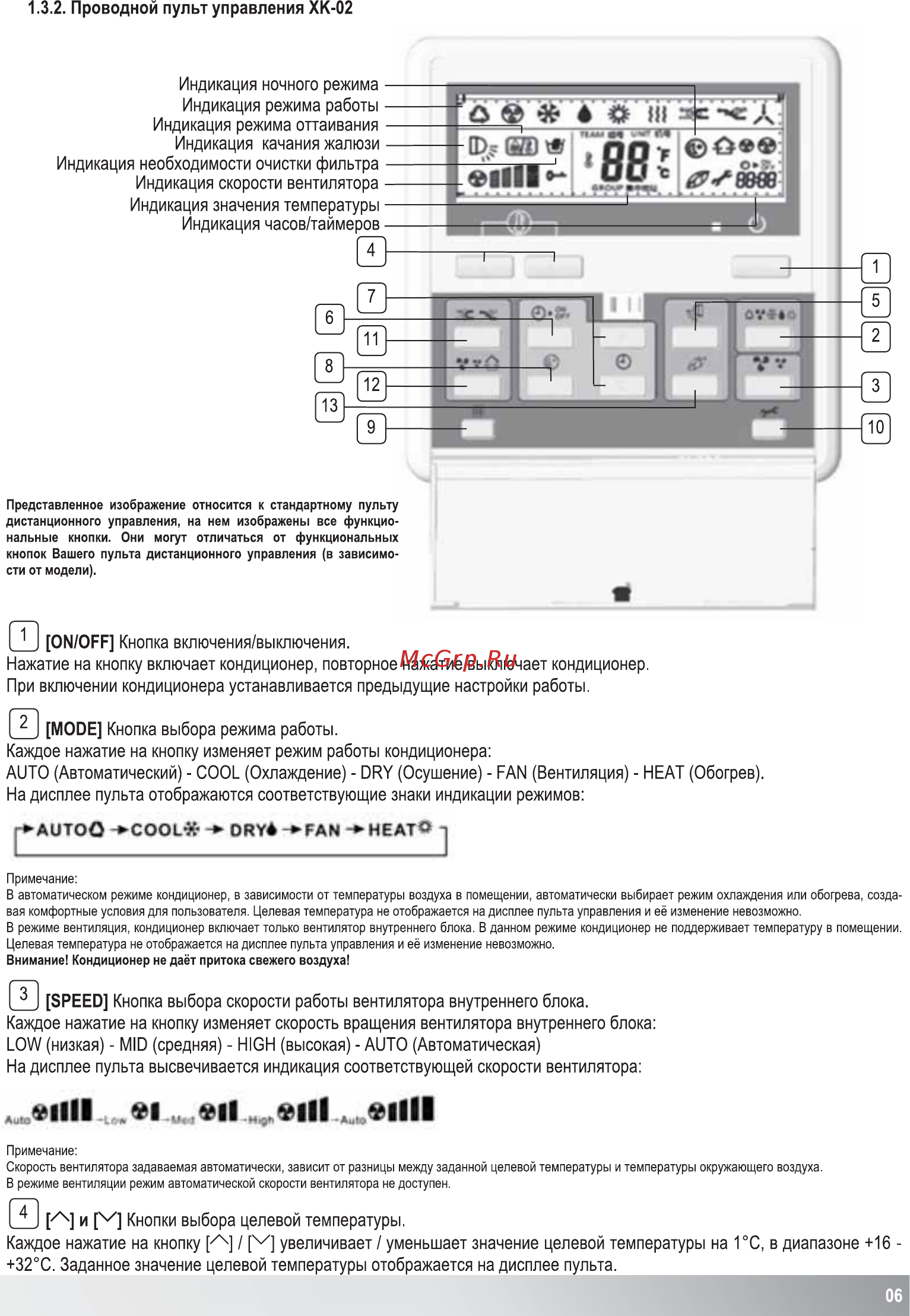

1 3 2 Проводной пулы управления ХК 02 Представленное изображение относится к стандартному пульту дистанционного управления на нем изображены все функцио нальные кнопки Они могут отличаться от функциональных кнопок Вашего пульта дистанционного управления в зависимо сти от модели ГП ОМ ОРЕ Кнопка включения выключения Нажатие на кнопку включает кондиционер повторное нажатие выключает кондиционер При включении кондиционера устанавливается предыдущие настройки работы 2 I MODE Кнопка выбора режима работы Каждое нажатие на кнопку изменяет режим работы кондиционера AUTO Автоматический COOL Охлаждение DRY Осушение FAN Вентиляция HEAT Обогрев На дисплее пульта отображаются соответствующие знаки индикации режимов Г AUTOO COOL DRY FAN НЕАТО Примечание В автоматическом режиме кондиционер в зависимости от температуры воздуха в помещении автоматически выбирает режим охлаждения или обогрева созда вая комфортные условия для пользователя Целевая температура не отображается на дисплее пульта управления и её изменение невозможно В режиме вентиляция кондиционер включает только вентилятор внутреннего блока В данном режиме кондиционер не поддерживает температуру в помещении Целевая температура не отображается на дисплее пульта управления и её изменение невозможно Внимание Кондиционер не даёт притока свежего воздуха пп SPEED Кнопка выбора скорости работы вентилятора внутреннего блока Каждое нажатие на кнопку изменяет скорость вращения вентилятора внутреннего блока LOW низкая MID средняя HIGH высокая AUTO Автоматическая На дисплее пульта высвечивается индикация соответствующей скорости вентилятора Ди ЛМИ1е I И И Н ИИ Примечание Скорость вентилятора задаваемая автоматически зависит от разницы между заданной целевой температуры и температуры окружающего воздуха В режиме вентиляции режим автоматической скорости вентилятора недоступен Р и Кнопки выбора целевой температуры Каждое нажатие на кнопку р увеличивает уменьшает значение целевой температуры на 1 С в диапазоне 16 32 С Заданное значение целевой температуры отображается на дисплее пульта 06
