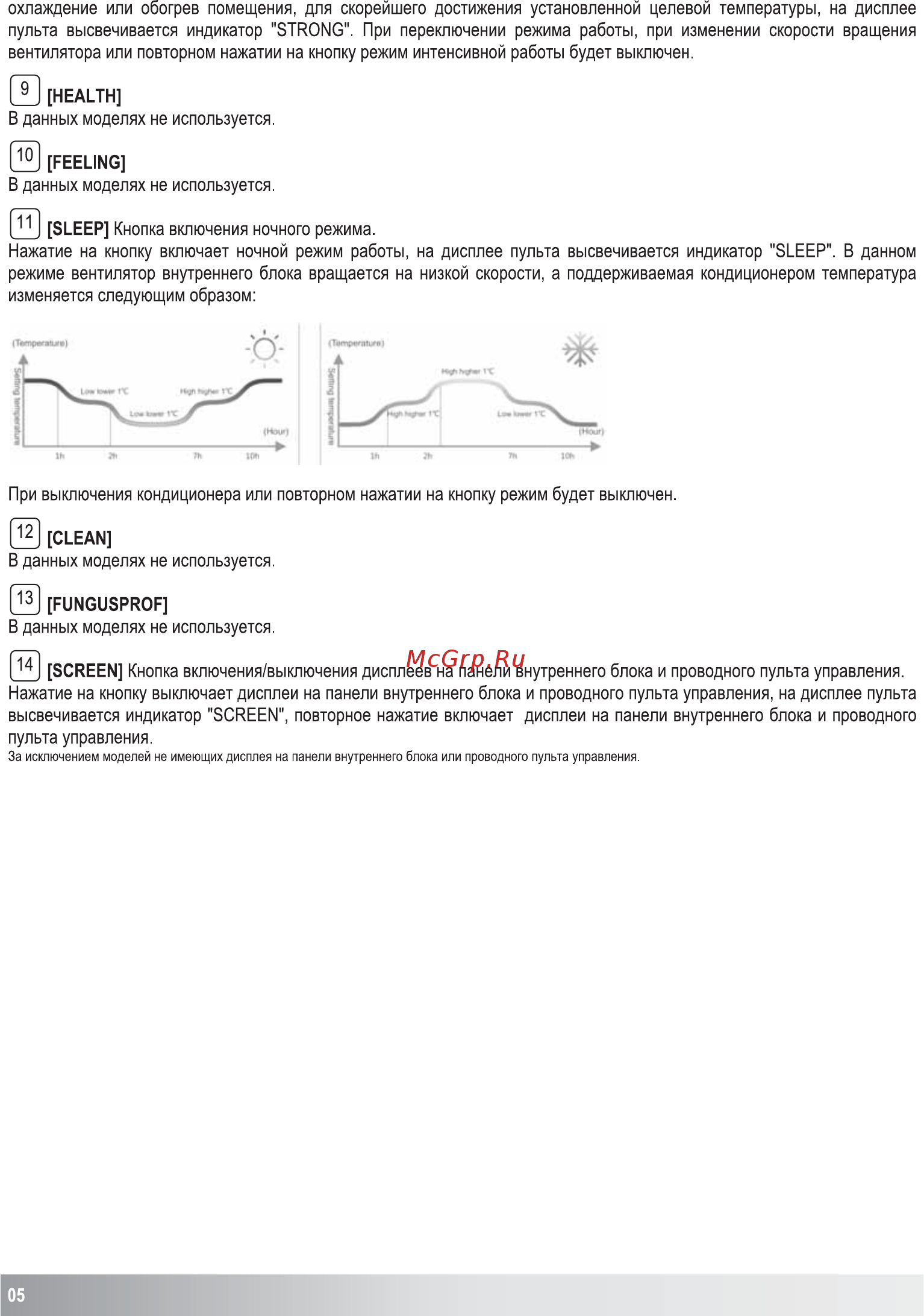

охлаждение или обогрев помещения для скорейшего достижения установленной целевой температуры на дисплее пульта высвечивается индикатор STRONG При переключении режима работы при изменении скорости вращения вентилятора или повторном нажатии на кнопку режим интенсивной работы будет выключен 0 HEALTH В данных моделях не используется 0 FEELING В данных моделях не используется 0 SLEEP Кнопка включения ночного режима Нажатие на кнопку включает ночной режим работы на дисплее пульта высвечивается индикатор SLEEP В данном режиме вентилятор внутреннего блока вращается на низкой скорости а поддерживаемая кондиционером температура изменяется следующим образом При выключения кондиционера или повторном нажатии на кнопку режим будет выключен 0 CLEAN В данных моделях не используется 0 FUNGUSPROF В данных моделях не используется 01 SCREEN Кнопка включения выключения дисплеев на панели внутреннего блока и проводного пульта управления Нажатие на кнопку выключает дисплеи на панели внутреннего блока и проводного пульта управления на дисплее пульта высвечивается индикатор SCREEN повторное нажатие включает дисплеи на панели внутреннего блока и проводного пульта управления За исключением моделей не имеющих дисплея на панели внутреннего блока или проводного пульта управления 05
