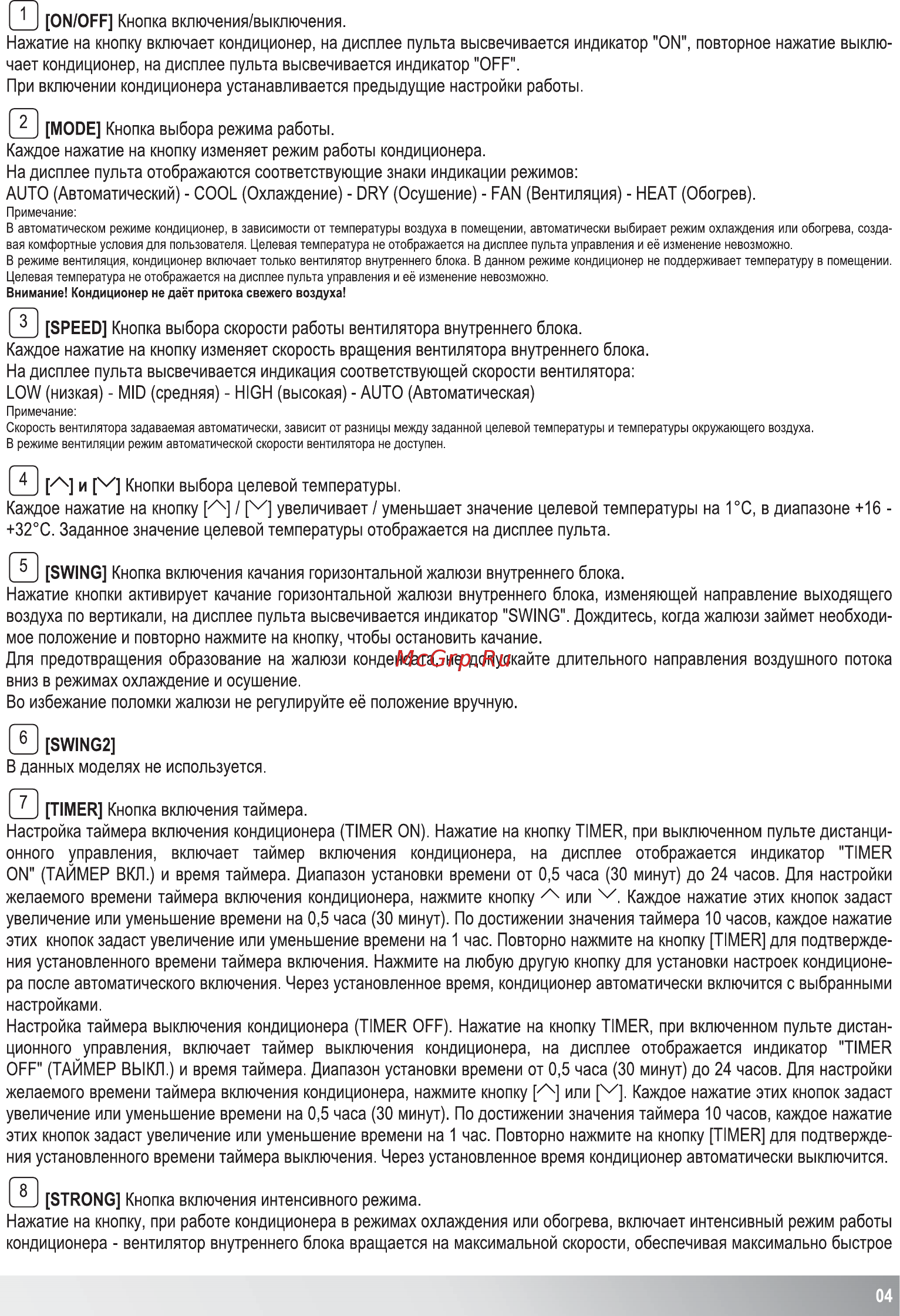

ГП ON OFF Кнопка включения выключения Нажатие на кнопку включает кондиционер на дисплее пульта высвечивается индикатор ON повторное нажатие выклю чает кондиционер на дисплее пульта высвечивается индикатор OFF При включении кондиционера устанавливается предыдущие настройки работы 0 MODE Кнопка выбора режима работы Каждое нажатие на кнопку изменяет режим работы кондиционера На дисплее пульта отображаются соответствующие знаки индикации режимов AUTO Автоматический COOL Охлаждение DRY Осушение FAN Вентиляция HEAT Обогрев Примечание В автоматическом режиме кондиционер в зависимости от температуры воздуха в помещении автоматически выбирает режим охлаждения или обогрева созда вая комфортные условия для пользователя Целевая температура не отображается на дисплее пульта управления и её изменение невозможно В режиме вентиляция кондиционер включает только вентилятор внутреннего блока В данном режиме кондиционер не поддерживает температуру в помещении Целевая температура не отображается на дисплее пульта управления и её изменение невозможно Внимание Кондиционер не даёт притока свежего воздуха 3D SPEED Кнопка выбора скорости работы вентилятора внутреннего блока Каждое нажатие на кнопку изменяет скорость вращения вентилятора внутреннего блока На дисплее пульта высвечивается индикация соответствующей скорости вентилятора LOW низкая MID средняя HIGH высокая AUTO Автоматическая Примечание Скорость вентилятора задаваемая автоматически зависит от разницы между заданной целевой температуры и температуры окружающего воздуха В режиме вентиляции режим автоматической скорости вентилятора недоступен 0Ии р Кнопки выбора целевой температуры Каждое нажатие на кнопку v увеличивает уменьшает значение целевой температуры на 1 C в диапазоне 16 32 С Заданное значение целевой температуры отображается на дисплее пульта 0 SWING Кнопка включения качания горизонтальной жалюзи внутреннего блока Нажатие кнопки активирует качание горизонтальной жалюзи внутреннего блока изменяющей направление выходящего воздуха по вертикали на дисплее пульта высвечивается индикатор SWING Дождитесь когда жалюзи займет необходи мое положение и повторно нажмите на кнопку чтобы остановить качание Для предотвращения образование на жалюзи конденсата не допускайте длительного направления воздушного потока вниз в режимах охлаждение и осушение Во избежание поломки жалюзи не регулируйте её положение вручную 0 SWING2 В данных моделях не используется РП TIMER Кнопка включения таймера Настройка таймера включения кондиционера TIMER ON Нажатие на кнопку TIMER при выключенном пульте дистанци онного управления включает таймер включения кондиционера на дисплее отображается индикатор TIMER ON ТАЙМЕР ВКЛ и время таймера Диапазон установки времени от 0 5 часа 30 минут до 24 часов Для настройки желаемого времени таймера включения кондиционера нажмите кнопку или Каждое нажатие этих кнопок задаст увеличение или уменьшение времени на 0 5 часа 30 минут По достижении значения таймера 10 часов каждое нажатие этих кнопок задаст увеличение или уменьшение времени на 1 час Повторно нажмите на кнопку TIMER для подтвержде ния установленного времени таймера включения Нажмите на любую другую кнопку для установки настроек кондиционе ра после автоматического включения Через установленное время кондиционер автоматически включится с выбранными настройками Настройка таймера выключения кондиционера TIMER OFF Нажатие на кнопку TIMER при включенном пульте дистан ционного управления включает таймер выключения кондиционера на дисплее отображается индикатор TIMER OFF ТАЙМЕР ВЫКЛ и время таймера Диапазон установки времени от 0 5 часа 30 минут до 24 часов Для настройки желаемого времени таймера включения кондиционера нажмите кнопку или J Каждое нажатие этих кнопок задаст увеличение или уменьшение времени на 0 5 часа 30 минут По достижении значения таймера 10 часов каждое нажатие этих кнопок задаст увеличение или уменьшение времени на 1 час Повторно нажмите на кнопку TIMER для подтвержде ния установленного времени таймера выключения Через установленное время кондиционер автоматически выключится ПИ STRONG Кнопка включения интенсивного режима Нажатие на кнопку при работе кондиционера в режимах охлаждения или обогрева включает интенсивный режим работы кондиционера вентилятор внутреннего блока вращается на максимальной скорости обеспечивая максимально быстрое 04
