49
Лазерная указка (опция)
Назначение
Лазерная указка предназначена для облегчения нахождения места ввода вил в паллету.
Спецификация
Напряжение источника питания: постоянное напряжение 3 В от цепи погрузчика.
Размеры поперечного сечения пучка: длина линии: примерно 500 мм на расстоянии 1 м.
Ширина линии: от 1 до 3 мм.
Диаметр пучка (точка): от 2 до 5 мм.
Мощность излучения: не более 1 мВт.
Класс опасности лазера: 2.
Особенности
Лазерный луч
Линия (стандартный)
Поперечное сечение луча - линия. Её хорошо видно на паллете.
Подходит для ярко окрашенных паллет и при работе на тёмных складах.
Точка (опция)
Поперечное сечение луча - точка. Она ярче, чем линия, но её может быть трудно найти.
Подходит для паллет тёмных цветов при работе на хорошо освещённых складах.

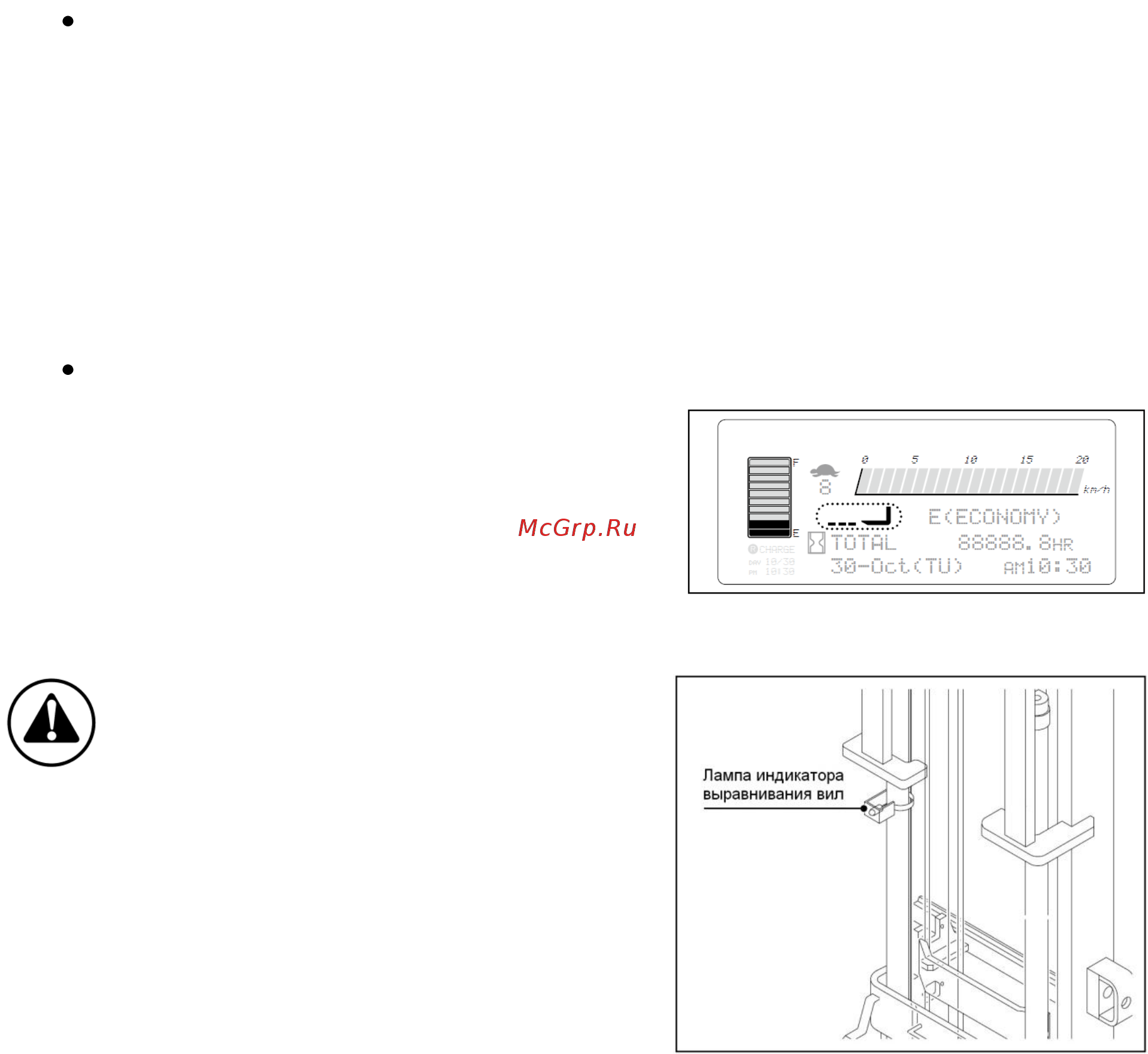

Лампа индикатора выравнивания вил
(опция, поставляемая с лазерной указкой)
При ровном положении вил на дисплее
появляется значок вил и подаётся звуковой сигнал.
Другая лампа на цилиндре подъёма также горит.
Оператор может убедиться в том, что вилы
выровнены, как при поднятии паллеты, так и при
выводе вид из паллеты при штабелировании.
Лампа индикатора выравнивания вил
показывает, что вилы выровнены при
отсутствии груза. В нагруженном
состоянии из-за прогиба вил они могут
быть не выровнены, даже если горит
лампа индикатора.
