ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: UT-602/603 UNI-T

Замечание

• При разомкнутых щупах на дисплее отобразится «1» в стар-

шем разряде.

• По окончании измерений отсоедините щупы от измеряемой

цепи.

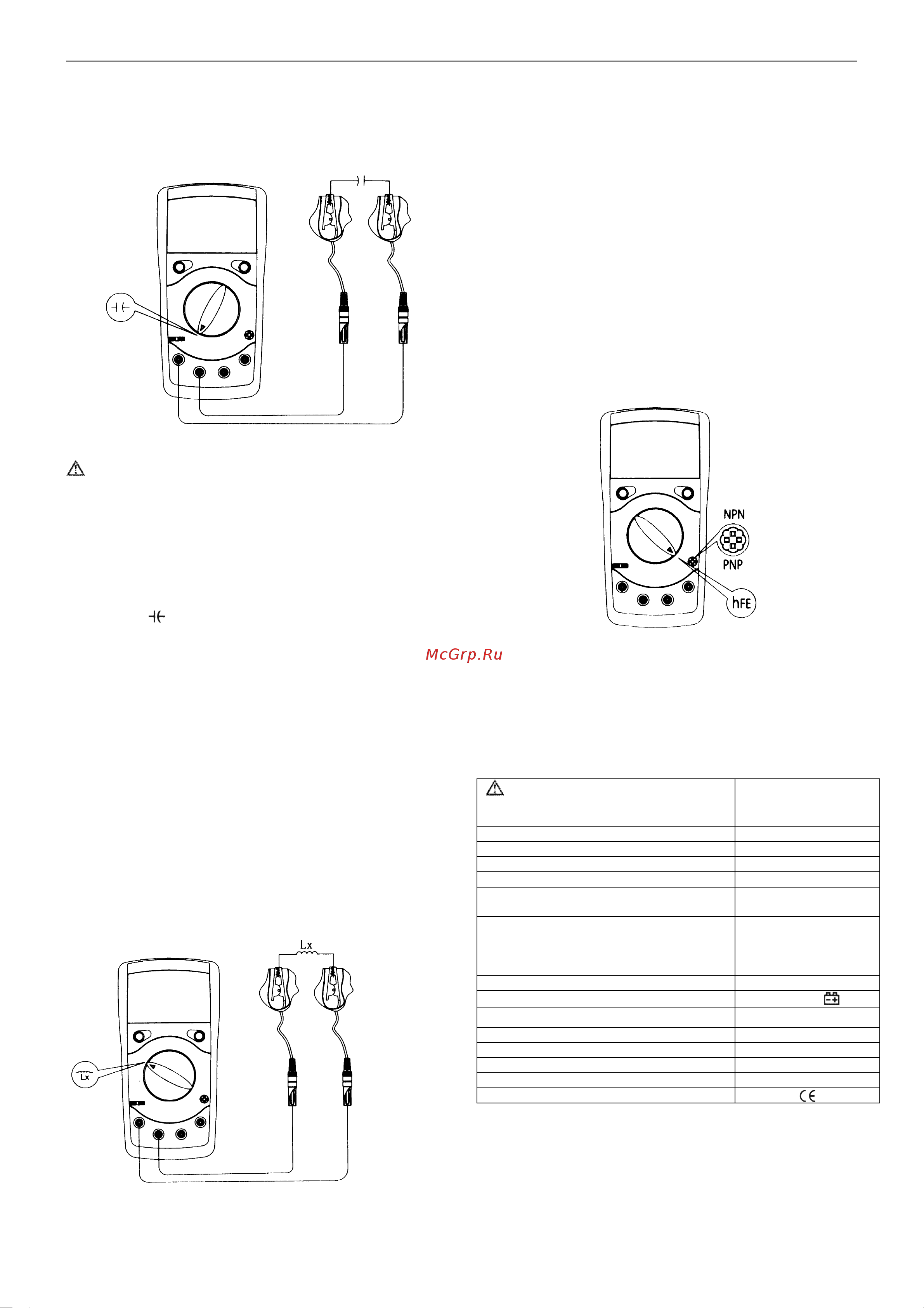

C. UT-603: Измерение емкости конденсаторов (рис.5)

Рис.5

Предупреждение

Во избежание повреждения мультиметра выключите питание

измеряемой цепи и разрядите все конденсаторы. Перед на-

чалом измерения емкости померяйте постоянное напряже-

ния, чтобы убедиться, что все емкости разряжены.

Пределы измерения емкости: 2.000nF, 20.00nF, 200.0nF,

2.000µF, 20.00µF, 200.0µF, 600.0µF

Для измерения емкости:

1. Установите поворотный переключатель на соответствующий

предел F . Если измеряемая величина заранее не извест-

на установите переключатель на минимальный предел

2.000nF и увеличивайте предел пошагово для получения по-

казаний. «1» в старшем разряде – превышение предела.

2. Установите красный щуп в гнездо +, черный – в гнездо –

для конденсаторов с малым размером используйте гнездо

для измерений.

3. Подсоедините красный щуп к положительному, а черный – к

отрицательному выводу конденсатора.

4. На дисплее появится измеренная величина.

Замечание

• Для уменьшения погрешности выводы конденсатора должны

быть по возможности короткими

• Мультиметр не может контролировать качество конденсато-

ров.

• Если тестируемый конденсатор имеет утечку или поврежден,

показания могут быть нестабильны.

• По окончании измерений отсоедините щупы от конденсато-

ра.

D. Измерение индуктивности (рис. 6)

Рис. 6

Для измерения емкости:

1. Установите поворотный переключатель на соответствующий

предел Lx.

2. Если измеряемая величина заранее неизвестна установите

переключатель на максимальный предел. Уменьшайте пре-

дел пошагово для получения показаний.

3. Установите тестовые щупы в гнезда для изерений.

4. Для UT-603 кнопка переключения L-C должна быть в поло-

жении L (отжата).

5. На дисплее появится измеренная величина.

Замечание

• На пределе 2mH замкните щупы накоротко. На дисплее ото-

бразится величина погрешности. Для получения правильно-

го значения необходимо вычесть ее из показаний.

• Для уменьшения погрешности выводы индуктивности долж-

ны быть по возможности короткими.

• Мультиметр не может контролировать качество индуктивно-

сти.

• По окончании измерений отсоедините щупы от индуктивно-

сти и входных гнезд мультиметра.

E. Измерение hFE транзисторов (рис.7)

Рис.7

Для измерения транзисторов:

1. Установите поворотный переключатель на предел hFE

2. Установите транзистор в гнездо для измерения в соответст-

вии с его проводимостью NPN или PNP

3. На дисплее отображается измеряемая величина.

Замечание

По окончании измерений удалите транзистор из гнезда.

ОБЩИЕ ХАРАКТЕРИСТИКИ

Защита предохранителем гнезд

индуктивности (UT-602) и индуктивности

и емкости (UT-603)

0,315А 250В ф5х20мм

Максимум дисплея 1999

Скорость измерений 2~3 раза в секунду

Полярность автоматическая Символ "▬"

Индикация перегрузки

"1" в старшем разряде

Температура

Рабочая: 0ºC ~ 40ºC

Хранения: -10ºC ~ 50ºC

Относительная влажность

≤75%, 0ºC ~ 30ºC

≤50%, 31ºC ~ 40ºC

Высота

Рабочая: до 2000м

Хранения: до 10000м

Батарея питания 9В КРОНА 1 шт.

Индикация разряда батареи

Символ

Режим фиксации показаний дисплея

Символ Н

Полярность автоматическая Символ "▬"

Размеры (ГхШхВ) 172х83х38

Вес ~310гр с батареей

Соответствие стандартам безопасности EMC EN61326

Сертификация

СПЕЦИФИКАЦИЯ

Точность указывается как ± % от измеренного ± количество еди-

ниц младшего разряда, гарантируется на срок 1 год.

Рабочая температура: 23ºC ± 5ºC

Относительная влажность: ≤75%.

Температурный коэффициент: 0,1х(указанная точность)/1ºC
