UNI-T ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: UT-602/603
4
A. Сопротивление
Предел Разрешение
Точность
UT-602 UT-603
20Ω 0.01Ω
±1%±5 –
200Ω 0.1Ω
±0.8%±3
2кΩ 1Ω
±0.8%±1
20кΩ 10Ω
200кΩ 100Ω
2МΩ 1кΩ
20МΩ 10кΩ
±[2%(показания – 12)+5]
2000МΩ 1МΩ
для оценки –
Замечания
• Защита от перегрузки 250В на всех пределах.
• При короткозамкнутых щупах на пределе 20МОм отобража-
ется число 12, это нормально. Для получения верного зна-
чения измерения необходимо вычесть эту величину из пока-
заний.
• Тестовые щупы могут вносить дополнительное сопротивле-
ние. Для компенсации этого сопротивления на нижних пре-
делах (20 Ом, 200 Ом) замкните накоротко щупы. Получен-
ную величину вычитайте из показаний.
B. Диоды и звуковая прозвонка
Функция Предел Разрешение Замечания
Диод
1мВ
На открытых щупах
~ 5,8В ток ~ 1мА
Прозвонка
1Ω
Сигнал при сопротивл.
менее 10Ω
Защита 250В на всех пределах
C. UT-603: Емкость конденсаторов
Предел Разрешение Точность
Тестовая часто-
та/напряжение
2.000nF 0.001nF
±1%±5
1кГц / 150мВ
20.00nF
0.01nF
200.0nF
0.1nF
2.000µF
0.001µF
±4%±5 20.00µF
0.01µF
100Гц / 15мВ
200.0µF
0.1µF
600.0µF
0.001mF
для оценки 100Гц / 1.5мВ
Замечания
• Защита от перегрузки: предохранитель 0,315А 250В ф5 х
20мм
• 1F = 10
3
mF = 10
6
µF = 10
9
nF = 10
12
pF
• Перед началом измерений необходимо полностью разря-
дить конденсаторы.
• При измерении на пределе 2nF из показаний необходимо
вычесть значения емкости при разомкнутых щупах без кон-
денсатора.
D. Индуктивность
Предел Разрешение
Точность
частота / ток
UT-602 UT-603
2mH
0.001mH
±2%±8
1кГц / 150мкА
20 mH
0.01mH
200 mH
0.1mH
2H
0.001H
±5%±5
20H
0.01H
±5%±15
100Гц / 15мкА
200H
0.1H
для оценки
Замечания
• Защита от перегрузки: предохранитель 0,315А 250В ф5 х
20мм
• 1H = 10
3
mH = 10
6
µH
E. Транзисторный тест
Предел Разрешение Условия Замечания
hFE
1β
Vce ~ 5.8В
Ibo ~ 10мкА
0 ~ 1000β
УХОД ЗА ПРИБОРОМ
В данном разделе описываются основные процедуры, включая
замену батареи и предохранителей
Предупреждение
Не пытайтесь самостоятельно проводить ремонт прибора,
если Вы не являетесь квалифицированным уполномочен-
ным специалистом, имеющим всю необходимую информа-
цию и средства.
Для предотвращения получения электрического шока и по-
вреждения мультиметра избегайте попадания жидкости
внутрь прибора.
A. Общие положения
• Периодически протирайте корпус прибора тканью, увлаж-
ненной мягкими моющими веществами. Не используйте рас-
творители и абразивы.
• Прочищайте гнезда прибора ватными палочками с мягким
моющим средством, т.к. загрязненные гнезда могут повли-
ять на точность показаний.
• Если прибор не используется, выключите его кнопкой POW-
ER, а если прибор не используется долгое время, выньте из
него батарею питания.
• Не храните мультиметр в местах повышенной влажности,
температуры, в присутствии горючих веществ и сильных
магнитных полей.

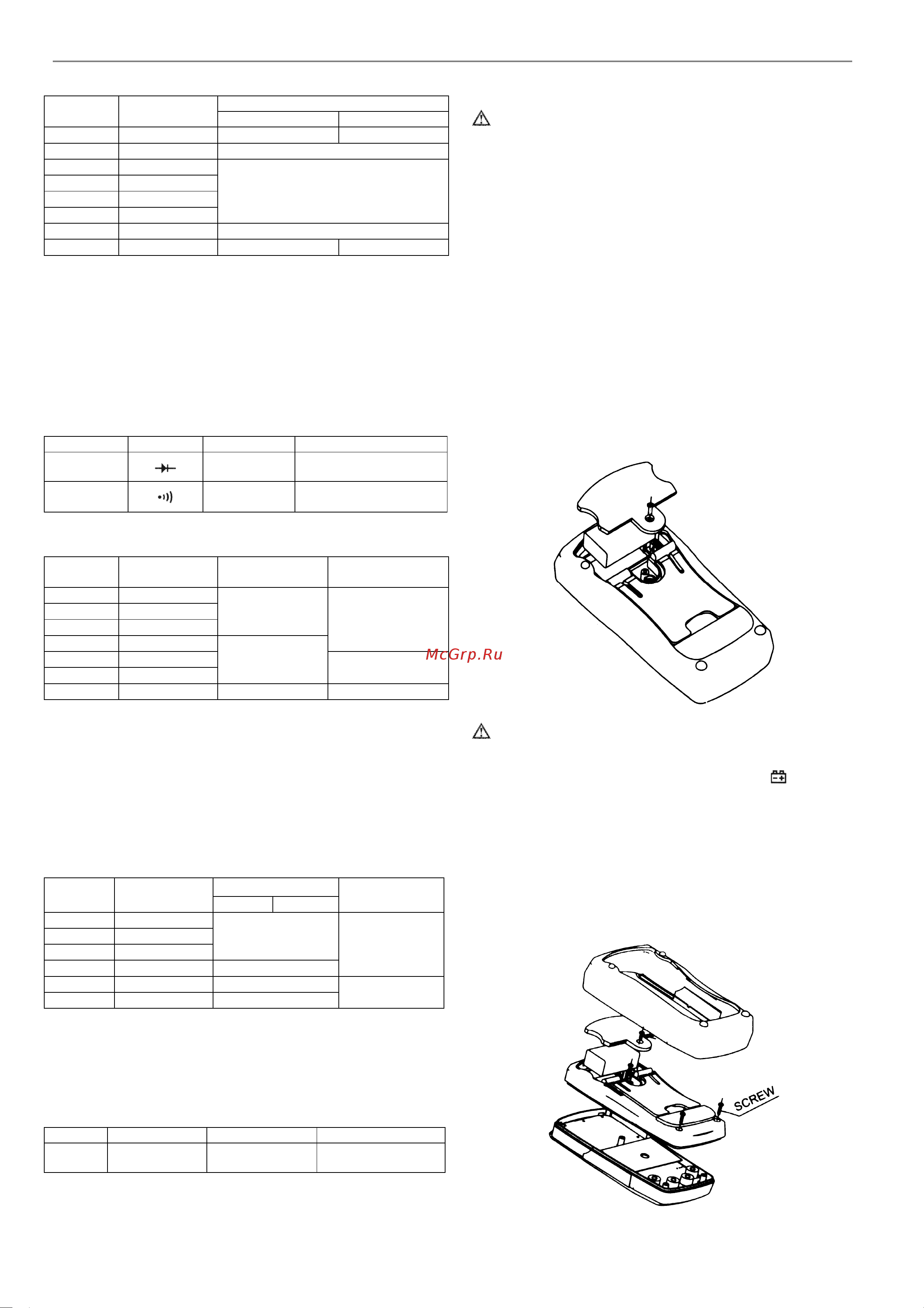

B. Замена батареи питания (рис. 8)
Рис. 8
Предупреждение
Во избежание ошибочного считывания показаний прибора и по-
лучения вследствие этого электрической травмы замените бата-
рею питания, как только на дисплее появится знак .
Для замены батареи проделайте следующее:
1. Выключите прибор и отсоедините щупы от измеряемой цепи
и от гнезд мультиметра.
2. Выкрутите винт батарейного отсека и снимите крышку.
3. Удалите батарею.
4. Установите свежую батарею 9В тип КРОНА (NEDA1604 или
6F22 или 006P).
5. Закройте батарейный отсек и закрутите винт.
C. Замена предохранителя (рис. 9)
Рис. 9
