Unit UT15C (13-1018) [3/4] Инструкция по эксплуатации

UT15A/B/C

Инструкция по эксплуатации

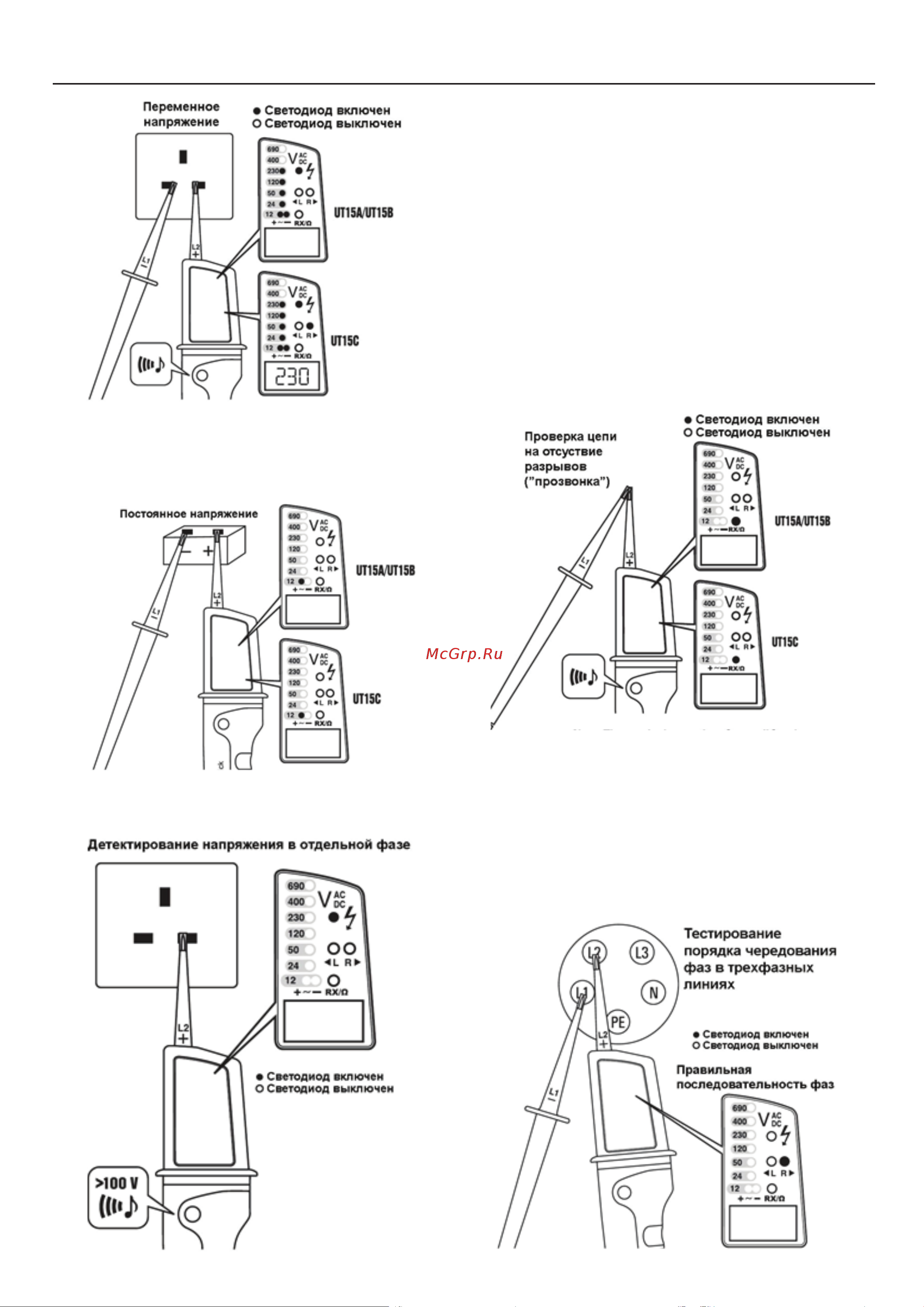

При тестировании постоянного напряжения подсоедините щуп L2 к положительному

выводу, а щуп L1 – к отрицательному выводу источника напряжения. О наличии

напряжения оповещает горящий светодиод (3), а его величина отображается на дисплее

(только в модели UT15C). Также горит индикатор положительного потенциала (10). Если

полярность обратная, зазвучит сигнал и загорится индикатор отрицательного потенциала

(11).

Перед началом тестирования выполните тестирование прибора. Прибор можно

использовать как детектор наличия напряжения в отдельной фазе, если в него вставлены

батареи.

Тестирование отдельной фазы предназначено только для быстрой проверки линии.

После этого необходимо проверить наличие напряжения в линии между двумя фазами,

используя два щупа. Прикоснитесь измерительным щупом L2 к источнику напряжения,

держа палец на контактном электроде (8). Если в линии присутствует переменное

напряжение выше 100 В, загорится индикатор

(4) и зазвучит сигнал.

На результатах тестирования отдельной фазы могут негативно сказаться неблагоприятные

условия, такие как электростатическое поле, хорошая изоляция и т.д.

6. Прозвонка цепи

Тестирование электрической цепи на отсутствие разрывов («прозвонка») может

проводиться, только если в тестер вставлены батареи питания, и они сохраняют

достаточный заряд.

Удостоверьтесь, что обследуемая цепь не находится под напряжением.

Подсоедините щупы L1 и L2 к цепи. Если в цепи отсутствуют обрывы, то загорится

индикатор (6) и зазвучит сигнал. Условием целостности цепи считается сопротивление

ниже 400 кОм.

Примечание: Прозвонка цепи возможна, только когда батареи вставлены в тестер и

имеют достаточный заряд.

7. Определение порядка чередования фаз

Перед началом тестирования выполните тестирование прибора. Тестер позволяет

определять порядок чередования фаз в трех- фазных источниках напряжения.

Подсоедините измерительный щуп L2 к предполагаемой фазе 2, а измерительный щуп L1

– к предполагаемой фазе 1. Если при этом загорится светодиод R, то порядок чередования

фаз соот- ветствует предполагаемой последовательности (1, 2).

5. Тестирование отдельной фазы
