ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ MASTECH

Precision MASTECH Enterprises Co., Китай MS-6818

MS-6818

кабельный локатор

СОДЕРЖАНИЕ

ПРОВЕРКА КОМПЛЕКТНОСТИ……………................................ 1

ПРАВИЛА БЕЗОПАСНОЙ РАБОТЫ……................................... 1

1. ОБЩАЯ ИНФОРМАЦИЯ……………….................................... 3

1.1. Вводная информация о приборе......................................... 3

1.2. Характеристики кабелеискателя MS6818............................ 3

1.3. Наименования и функции элементов прибора.................... 3

1.3.1. Схема передатчика…………………………….................. 3

1.3.2. Дисплей передатчика………………………….................. 4

1.3.3. Схема приемника……………………………….................. 4

1.3.4. Дисплей приемника…………………………….................. 4

1.3.5. Дисплей приемника в режиме поиска кабелей…........... 4

2. МЕТОДИКА ИЗМЕРЕНИЙ…………......................................... 4

2.1. Меры предосторожности при измерениях........................... 4

2.2. Функциональные принципы измерения…………………....... 5

2.3. Типичные примеры применения прибор............................. 5

3. ИНСТРУКЦИЯ ПО РАБОТЕ С ПРИБОРОМ………………….. 6

3.1. Применения с однополюсным подключением.................... 6

3.1.1. Разомкнутая цепь…..………………………….................. 6

3.1.2. Поиск электрических линий и розеток………................. 6

3.1.3. Поиск мест обрывов линии……………………................. 6

3.1.4. Поиск мест обрывов линии с двумя передатчиками..... 6

3.1.5. Поиск неисправностей электрики в теплых полах......... 7

3.1.6. Поиск сужений и пробок в скрытых неметаллических

трубах……………………………………………………………....... 7

3.1.7. Поиск скрытых металлических труб водоснабжения и

отопления……………………………………………………………. 8

3.1.8. Поиск кабелей электросети в пределах одного этажа.. 8

3.1.9. Поиск электрических линий, проложенных в земле….. 8

3.2. Применения с двухполюсным подключением.................... 9

3.2.1. Замкнутая цепь………………...……………….................. 9

3.2.2. Поиск плавких предохранителей…….………................. 9

3.2.3. Поиск места короткого замыкания в цепи…................. 9

3.2.4. Поиск линий, проложенных достаточно глубоко…....... 10

3.2.5. Классификация или определение типа скрытой линии 10

3.3. Способ увеличения эффективного радиуса обнаружения

линий, находящихся под напряжением...................................... 10

3.4. Определение наличия напряжения и поиск разрывов

в цепи........................................................................................... 11

4. ПРОЧИЕ ФУНКЦИИ…………………………….......................... 11

4.1. Использование передатчика как вольтметра…………....... 11

4.2. Лампа подсветки..…………………….................................... 11

4.3. Подсветка дисплея…………………….…..…..……………..... 11

4.4. Бесшумный режим...……….................................................. 11

4.5. Автоотключение….………………………………..................... 11

5. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ..................................... 11

5.1. Технические характеристики передатчика.......................... 11

5.2. Технические характеристики приемника…......................... 11

6. ОБСЛУЖИВАНИЕ И РЕМОНТ……........................................ 12

6.1. Поиск и устранение неисправностей.................................. 12

6.2. Проверка предохранителя передатчика............................. 12

6.3. Очистка прибора………..…………….................................... 12

6.4. Замена батарей…………………........................................... 12

6.5. Периодичность калибровки…............................................. 12

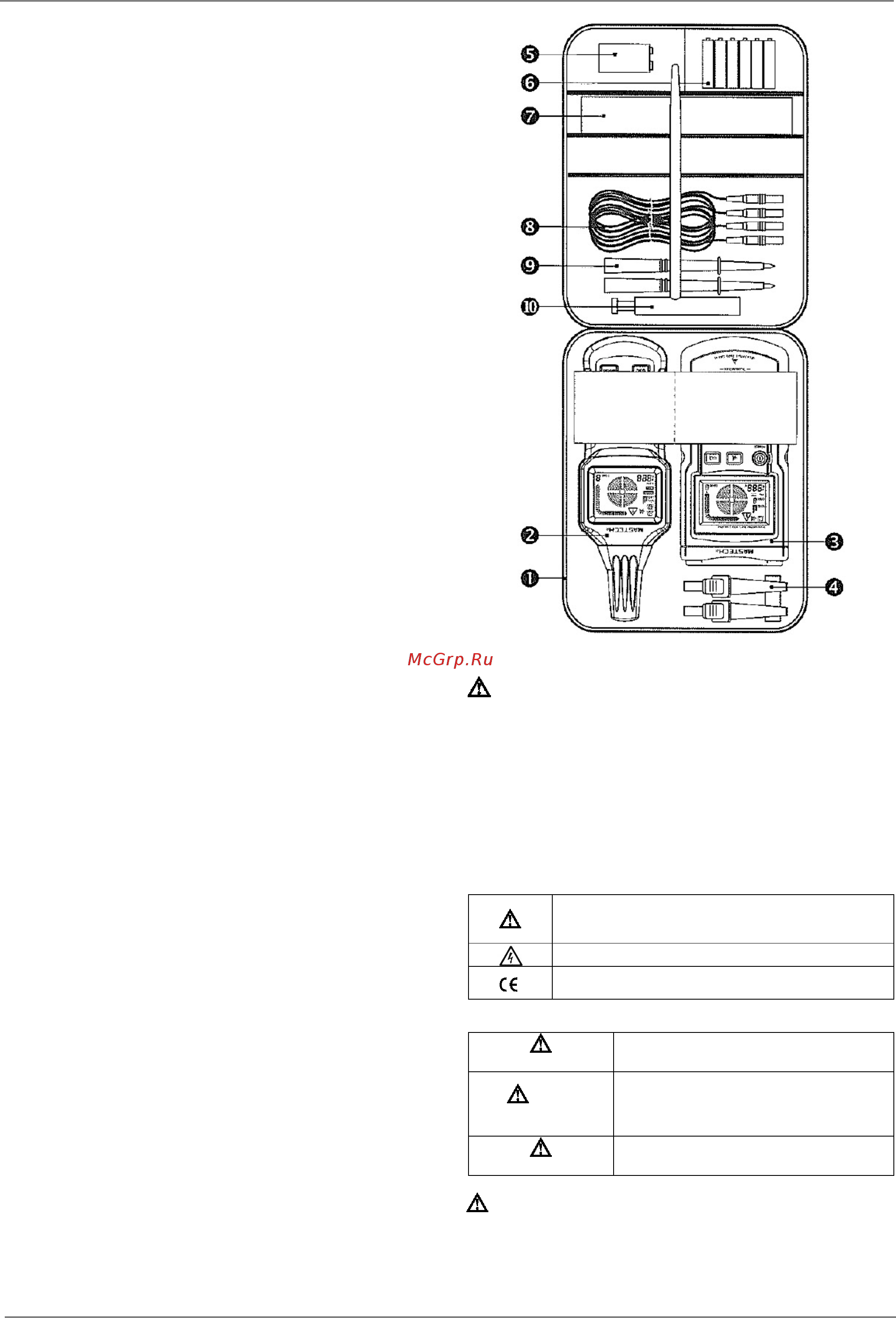

ПРОВЕРКА КОМПЛЕКТНОСТИ

Основные части:

1) Сумка

2) Передатчик…………………………………………….. 1 шт.

3) Приемник……………………………………………….. 1 шт.

Принадлежности:

4) Зажимы-«крокодилы» (красный и черный)……….. 2 шт.

5) Щелочная батарея на 9 В типа GL6F22A 1604A.... 1 шт.

6) Щелочные батареи на 1,5 В типа ААА LR03……… 6 шт.

7) Инструкция по эксплуатации…………...…….……… 1 шт.

8) Измерительные провода (1,5 м, красный и черный) 2 шт.

9) Измерительные щупы (красный и черный)……….. 2 шт.

10) Стержень заземления………………………………. 1 шт.

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

Предупреждение

Данный кабелеискатель произведен в соответствии с требо-

ваниями по безопасности к электронным измерительный

приборам и тестирующим устройствам и полностью протес-

тирован перед упаковкой и транспортировкой. Прежде чем

приступать к работе с прибором, внимательно прочтите дан-

ную инструкцию по эксплуатации и следуйте всем приведен-

ным в ней указаниям. Невыполнение этих указаний и игно-

рирование предупреждений и рекомендаций может привести

к получению травм, угрозам жизни и повреждению прибора.

Таблица 1: Символы безопасности

Важная информация по безопасности, которую

следует прочесть перед началом работы с при-

бором.

Возможно присутствие опасного напряжения

Символ соответствия стандартам Европейского

союза (ЕС)

Таблица 2: Указания по технике безопасности

Предупреждение

Неправильные действия могут привести к

серьезным травмам или смерти

Меры

предосторожности

Неправильные действия или невнима-

тельность могут привести к получению

травм, повреждению кабелеискателя или

ошибочным результатам измерения

Рекомендации

Советы и подсказки по работе с прибором

Внимание!

В целях обеспечения безопасности и оптимизации измере-

ний соблюдайте нижеследующие инструкции.

1) Предварительный осмотр
