ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: MS-6818 MASTECH

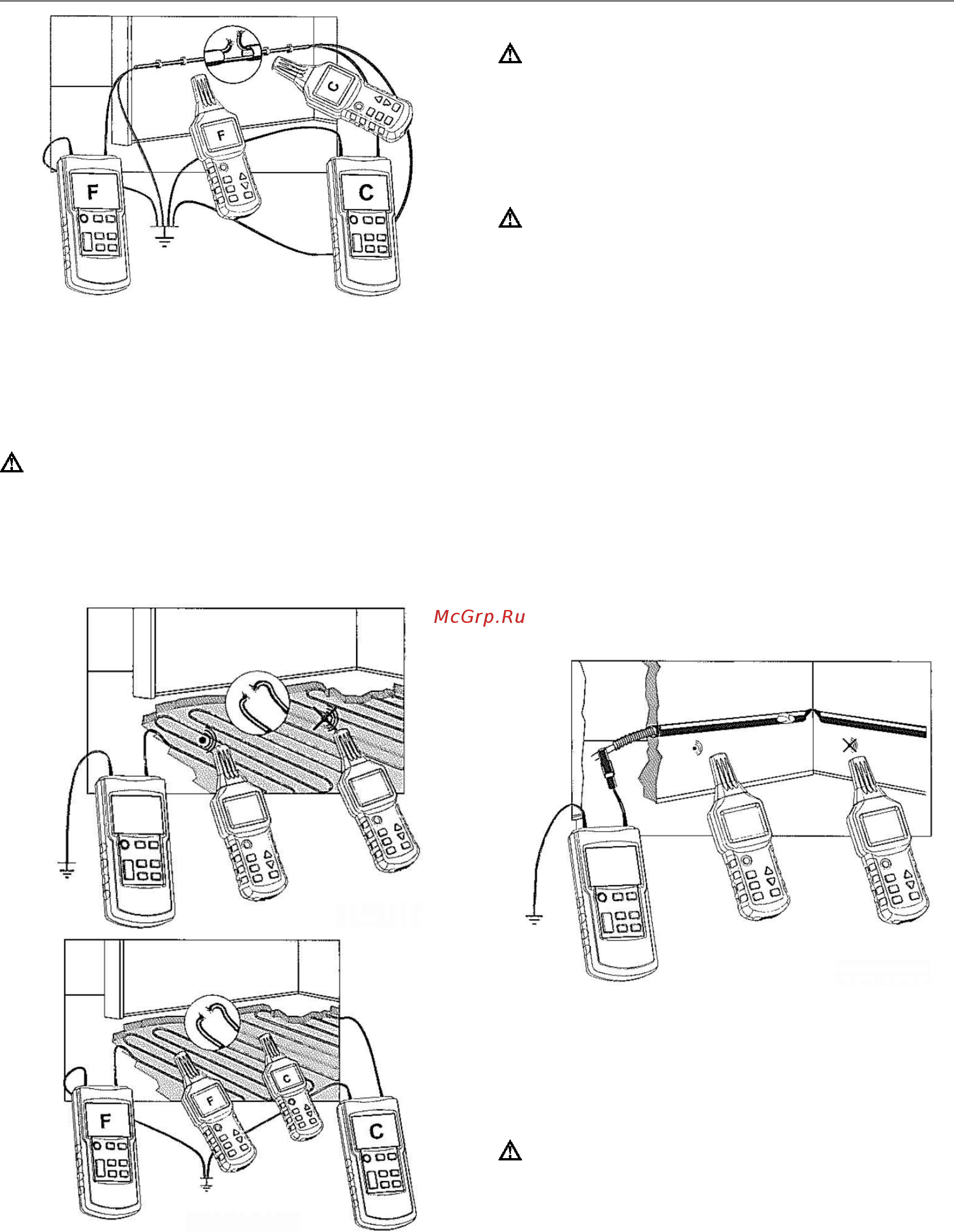

Рисунок 3-1-4

3. При поиске обрывов линий в многожильных кабелях все неза-

действованные в измерении провода в экранированном кабеле

должны быть заземлены по всем правилам. Это требуется для

исключения перекрестного взаимодействия сигналов (за счет

емкостного эффекта). Глубина обнаружения различается для

проводов и экранированных кабелей, поскольку отдельные про-

вода в экранированном кабеле перекручены друг с другом.

Рекомендации

1. Регулируйте уровень мощности излучения передатчика, чтобы

адаптировать его к различным радиусам обнаружения.

2. Расположение мишени может быть наиболее точно определе-

но при переключении приемника в ручной режим работы и выбо-

ре подходящей чувствительности.

3.1.5. Поиск неисправностей электрики в теплых полах

(а)

(б)

Рисунок 3-1-5

Предварительные условия:

• Цепь должна быть обесточена.

• Все линии, не занятые в измерении, должны быть подсоеди-

нены к вспомогательному заземлению, как показано на Ри-

сунке 3-1-5(a).

• Подсоедините оба передатчика (в случае использования двух

передатчиков) к линии в соответствии с рисунком 3-1-5(б).

• Действуйте по процедуре, описанной в нижеследующем при-

мере.

Меры предосторожности

1. Если над нагревательными проводами находится экранирую-

щее покрытие, подсоединение к земле может отсутствовать. Ес-

ли потребуется, отсоедините экранирующее покрытие от зазем-

ления.

2. Необходимо обеспечить полноценное заземление. Между вы-

водом заземления передатчика и обследуемой линией должно

быть значительное расстояние. Если расстояние слишком мало,

сигнал и линия не удастся локализовать точно.

Рекомендации

1. При прослеживании направления электрической линии место

обрыва соответствует месту, в котором принимаемый приемни-

ком сигнал резко ослабляется.

2. Регулируйте уровень мощности излучения передатчика, чтобы

адаптировать его к различным радиусам обнаружения.

3. Расположение мишени может быть наиболее точно определе-

но при переключении приемника в ручной режим работы и выбо-

ра подходящей чувствительности.

4. Второй передатчик в данном варианте применения кабелеи-

скателя необязателен. Схема использования одного передатчика

показана на Рисунке 3-5-1(а).

3.1.6. Поиск сужений и пробок в скрытых неметаллических

трубах

Предварительные условия:

• Труба должна быть изготовлена из непроводящего материа-

ла (например, из пластика).

• Труба не должна нести на себе электрического заряда.

• Передатчик подсоединяется к спиральной металлической

трубке (металлической трубке или гибкому проводу) и вспо-

могательному заземляющему проводу, как показано на Ри-

сунке 3-1-6.

• Процедура измерений соответствует нижеприведенному

примеру.

Рисунок 3-1-6

1. Если по трубе идет ток, отключите питание и надлежащим

образом заземлите ее, когда на трубе не будет заряда.

2. Заземление должно быть организовано правильно, а вывод

заземления передатчика должен располагаться на определенном

расстоянии от обследуемой трубы. Если это расстояние окажет-

ся слишком мало, источник сигнала и цепь не удастся надежно

локализовать.

Рекомендации

1. Если у вас только спиральная трубка, изготовленная из непро-

водящего материала (например, из стекловолокна), в нее реко-

мендуется вставить в нее металлическую проволоку с площадью

сечения около 1,5 мм

и протолкнуть до места сужения.

2. В процессе прослеживания трубопровода, чем сильнее сигнал,

отображаемый на дисплее приемника, тем ближе к приемнику

находится обнаруженный трубопровод.

3. При поиске места сужения или закупорки в трубе место заку-

порки соответствует месту, в котором принимаемый приемником

сигнал резко ослабляется.

4. Регулируйте уровень мощности излучения передатчика, чтобы

адаптировать его к различным радиусам обнаружения. Место

сужения или закупорки может быть наиболее точно определено
