Mastech MS-6818 (13-1211) [4/12] Методика измерений

MASTECH ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: MS-6818

11) Гнездо заземления. Через это гнездо передатчик подключа-

ется к земле.

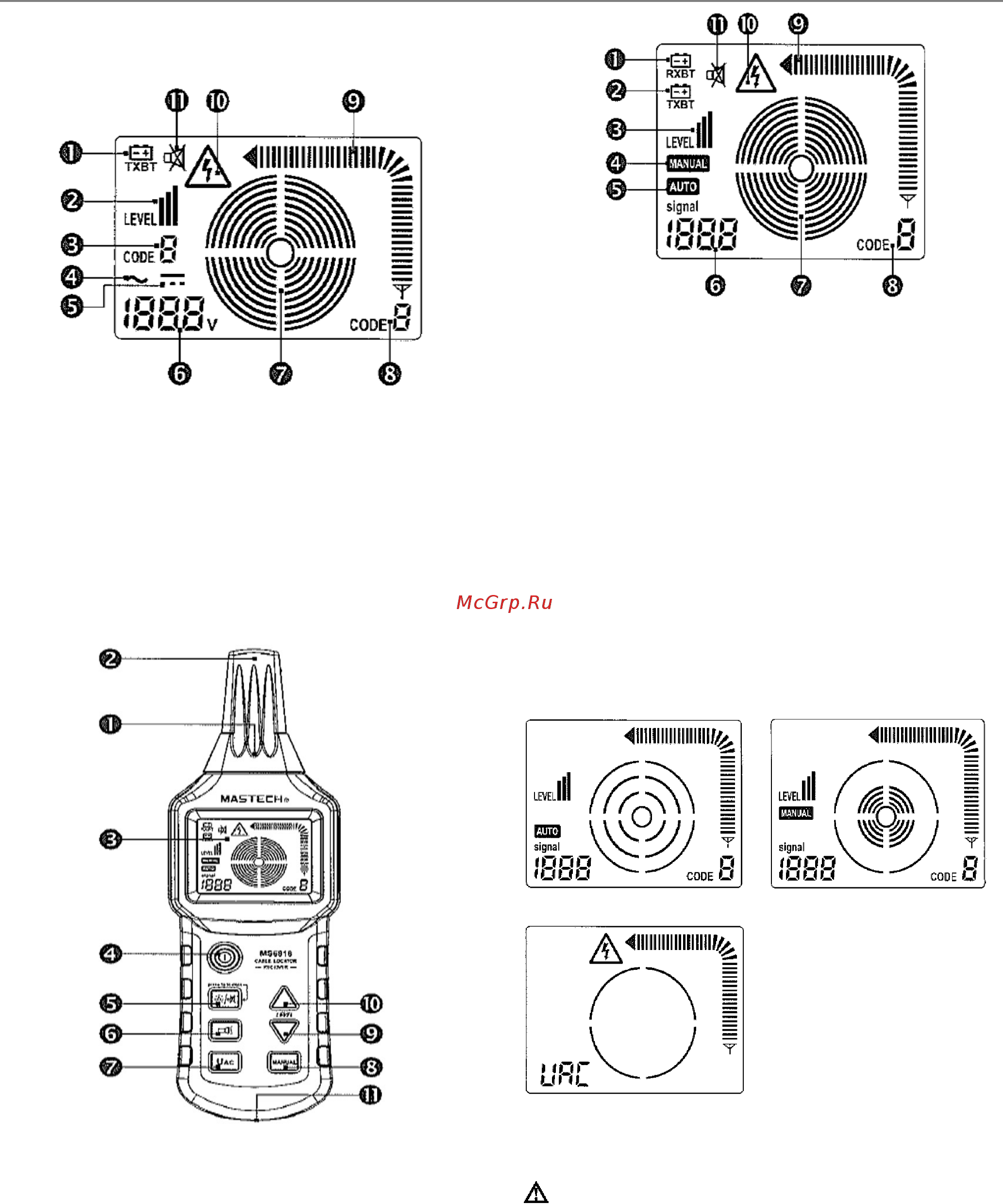

1.3.2. Дисплей передатчика

1) Индикатор состояния батареи питания передатчика

2) Уровень мощности передаваемого сигнала (уровни I, II и III)

3) Передаваемый код (по умолчанию – код F)

4) Переменное напряжение в обследуемой линии

5) Постоянное напряжение в обследуемой линии

6) Значение напряжения в линии (прибор может использоваться

как обычный вольтметр, диапазон: 12–400 В)

7) Состояние передачи

8) Переданный код (принятый обратно самим передатчиком)

9) Мощность передаваемого сигнала

10) Индикатор наличия напряжения в обследуемой линии

11) Индикатор бесшумного режима

1.3.3. Схема приемника

1) Лампа подсветки

2) Измерительная головка

3) Жидкокристаллический дисплей

4) Выключатель питания

5) Кнопка включения и выключения подсветки дисплея и бесшум-

ного режима. Короткое нажатие включает и выключает подсвет-

ку, нажатие в течение 1 секунды включает и выключает бесшум-

ный режим (в бесшумном режиме, и звуковое оповещение об

обнаружении и звуки, сопровождающие нажатие кнопок, отклю-

чены).

6) Кнопка включения и выключения лампы подсветки.

7) Кнопка «U

» для переключения между режимами поиска рас-

положения кабелей и измерением напряжения в линии.

9) Кнопка уменьшения чувствительности в ручном режиме.

10) Кнопка увеличения чувствительности в ручном режиме.

11) Генератор звуков

1.3.4. Дисплей приемника

1) Индикатор напряжения / состояния батареи питания приемни-

ка

2) Индикатор напряжения / состояния батареи питания передат-

чика

3) Уровень мощности принятого сигнала (уровни I, II и III)

4) Индикатор ручного режима работы

5) Индикатор автоматического режима работы

6) В автоматическом режиме работы это число показывает мощ-

ность сигнала; в ручном режиме на этой позиции отображается

слово SEL, указывающее на отсутствие сигнала или число, пока-

зывающее мощность сигнала. В режиме UAC на этой позиции

отображается слово UAC.

7) Концентрические круги, графически отображающие предуста-

новленную чувствительность. Большее количество кругов соот-

ветствует более высокой чувствительности, уменьшение количе-

ства кругов указывает на снижение чувствительности.

8) Полученный код

9) Мощность сигнала

10) Индикатор наличия напряжения в линии

11) Индикатор бесшумного режима

1.3.5. Дисплей приемника в режиме поиска кабелей

1) Автоматический режим 2) Ручной режим

3) Режим обнаружения напряжения в линии

2. МЕТОДИКА ИЗМЕРЕНИЙ

2.1. Меры предосторожности при измерениях

Предупреждения

1. Поскольку подсоединение передатчика к силовой линии может

привести к возникновению тока миллиамперного уровня, при ра-

боте с линией, находящейся под напряжением, к гнезду заземле-

ния можно подключать только нейтральный провод. Если при

подсоединении передатчика к фазе цепь замыкается через за-

щитный заземляющий провод линии, вначале следует протести-

ровать функциональную безопасность защитного провода в со-

ответствии со стандартом DIN VDE 0100. Это связано с тем, что

при непосредственном подсоединении передатчика к фазе и

земле, все элементы, подсоединенные к земле, в случае ошибки

могут оказаться под напряжением (если сопротивление земли не

соответствует предписанным нормативам).

2. В том случае, если передатчик подсоединен к линии, находя-

щейся под напряжением, и его гнездо заземления соединено с
