ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: MS-6818 MASTECH

защитной заземляющей фазой, ток утечки (если он есть) в линии

электроснабжения, может сложиться с током цепи передатчика,

что приведет к срабатыванию устройства защитного отключения

на линии.

Замечания

1. При использовании передатчика в качестве вольтметра для

измерения напряжения в линии в момент соприкосновения изме-

рительных щупов с электрической линией возникает слабая ис-

кра. Это нормальное явление.

2. Если функционирует одна из кнопок «Start/Stop», «Code Set» и

«Level Set», то остальные две неактивны.

3. Если приемник работает в автоматическом режиме, его в лю-

бой момент можно переключить в ручной режим или режим об-

наружения напряжения в цепи. Если приемник работает в ручном

режиме, или кнопка «UAC» или кнопка «MANUAL» будут активны

только после выхода из ручного режима.

2.2. Функциональные принципы измерения

Данный кабелеискатель состоит из передатчика, приемника и

ряда принадлежностей. Передатчик посылает в обследуемый

кабель (или металлическую трубу) переменное напряжение, мо-

дулированное цифровыми сигналами и порождающее перемен-

ное электрическое поле (см. Рисунок 2-1). Поднесите зонд при-

емника близко к этому электрическому поля, и в датчике начнет

генерироваться наведенное напряжение. Прибор усиливает этот

слабый сигнал в сотни раз и отображает его на дисплее после

цифровой обработки, что позволяет по характеру изменения сиг-

нала установить расположение скрытой проводки и труб, а также

места их обрывов.

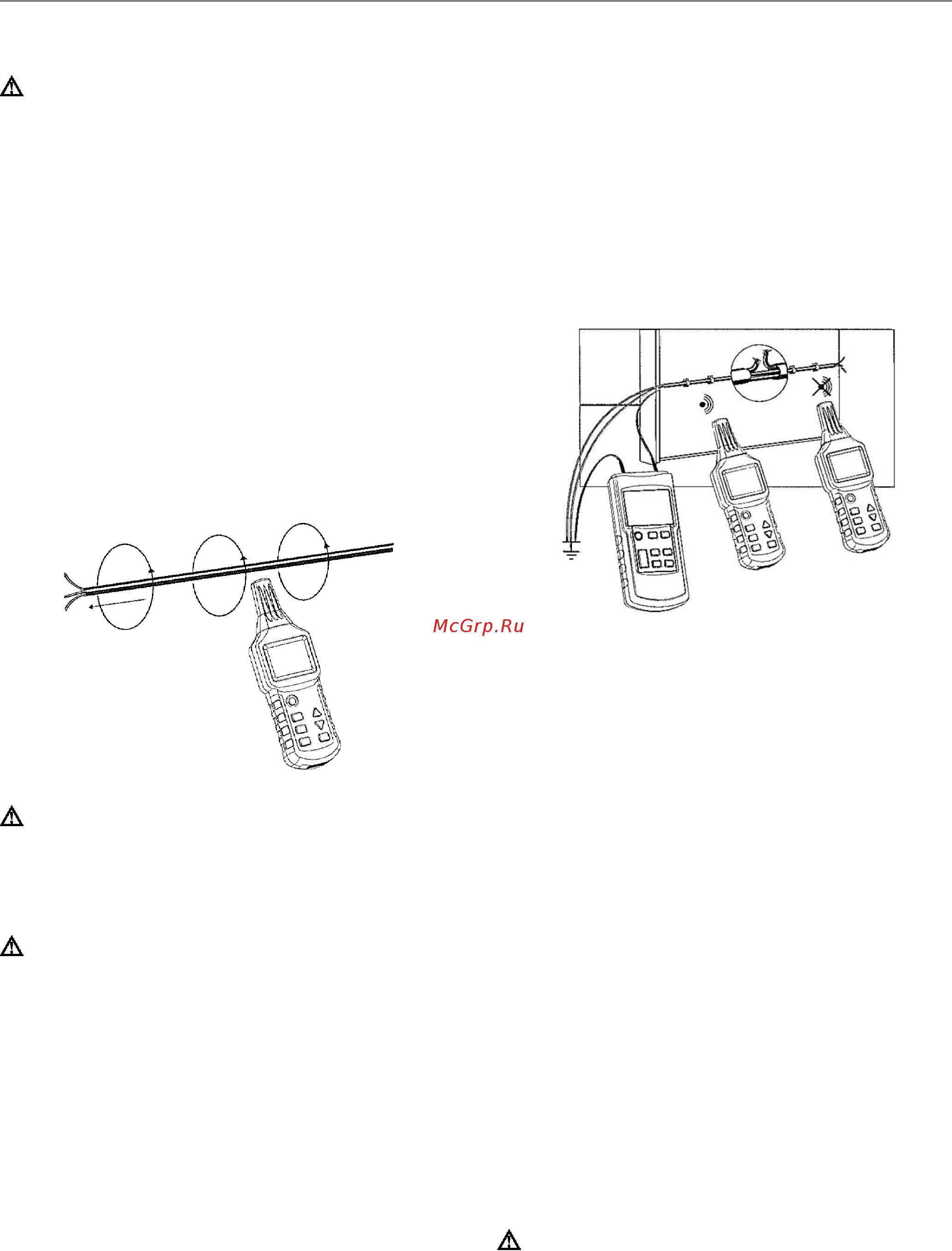

Рисунок 2-1

Меры предосторожности

1. При любом варианте применение подключение приемника

должно обеспечивать возникновение замкнутой цепи.

2. Данный кабелеискатель позволяет обнаруживать и локализо-

вать лишь линии, правильно подключенные в соответствии с

описанными физическими принципами.

Рекомендации

Оптимальные способы подключения прибора

1. Однополюсное подключение. Подсоедините передатчик только

к одному проводнику. С помощью высокочастотного сигнала,

генерируемого приемником можно проследить расположение

одиночного кабеля. Вторым проводником служит земля. При та-

кой схеме тестирования высокочастотный ток протекает через

проводник и передается на землю аналогично радиосигналу.

2. Двухполюсное подключение: передатчик подсоединяется к

проводу сети двумя измерительными проводами. Этот способ

работы включает подсоединение к линиям без напряжения и

линиям, находящимся под напряжением.

а) Передатчик подсоединяется к линии, находящейся под напря-

жением:

Подсоедините фазу электрической линии к гнезду «+» передат-

чика, а нейтральный провод линии – к гнезду заземления пере-

датчика. Если в линии нет нагрузки, модулированный ток от пе-

редатчика пойдет в нейтральную линию посредством сопряжения

через распределенную емкость в линии и затем вернется в пере-

датчик.

б) Передатчик подсоединяется к обесточенной линии:

Подсоедините конец одного из проводов электрической линии к

гнезду «+» передатчика, а конец другого провода линии – к гнез-

ду заземления передатчика. Замкните два других конца прово-

дов. При этом модулированный ток вернется в передатчик непо-

средственно по линии. В качестве другого варианта, два измери-

тельных провода передатчика можно подсоединить к двум кон-

цам одного провода. Кроме того, гнездо «+» можно подключить к

концу электрической линии, а гнездо заземления – к выводу за-

щитного заземления в линии.

2.3. Типичные примеры применения прибора

В данном примере воспользуйтесь куском экранированного кабе-

ля с площадью поперечного сечения 1,5 мм

. Временно закрепи-

те 5 м этого кабеля на стене на уровне глаз с помощью пласт-

массовых скоб на гвоздях. Удостоверьтесь, что к стене имеется

доступ с обеих сторон. Создайте искусственный разрыв на рас-

стоянии 1,5 м от конца кабеля. Концы линии должны быть откры-

ты. Зачистите разорванный провод на конце экранированного

кабеля и подсоедините его с помощью измерительных проводов

к гнезду (10) передатчика. Подключите гнездо (11) передатчика к

подходящему заземлению. Все прочие провода кабеля также

должны быть подсоединены к передатчику и через то же зазем-

ление (см. Рисунок 2-2).

Рисунок 2-2

Включите передатчик с помощью кнопки (2). На дисплее пере-

датчика отобразится исходный экран, и прибор подаст звуковой

сигнал. Для установки мощности передаваемого сигнала (уровни

мощности I, II и III) нажмите кнопку (3) передатчика для перехода

на экран настройки уровня сигнала и затем нажмите кнопку

«вверх» (7) или «вниз» (6). После того как уровень мощности

сигнала установлен, нажмите кнопку (3) для выхода из режима

установки. Если вы хотите сменить передаваемый код, нажмите

кнопку (5) передатчика и удерживайте ее 1 секунду, затем выбе-

рите требуемый код (F, E, H, D, L, C, O или А, по умолчанию F) с

помощью кнопок «вверх» (7) и «вниз» (6). Для выхода из режима

установки кода нажмите кнопку (5). Затем нажмите кнопку (4) для

отправки информации. В этот момент концентрические круги (7)

на дисплее будут постепенно расходиться в стороны, индикатор

(8) укажет на передаваемый код, полученный самим передатчи-

ком, а индикатор (9) покажет интенсивность сигнала. Нажмите

кнопку (4) на приемнике для его включения. На дисплее приемни-

ка появится исходный экран, приемник подаст звуковой сигнал и

по умолчанию войдет в автоматический режим работы. Медлен-

но перемещайте зонд приемника вдоль кабеля по направлению к

месту разрыва. Индикатор (3) отобразит уровень мощности при-

нимаемого сигнала, индикатор (8) покажет передаваемый пере-

датчиком код, графический индикатор (9) отобразит динамиче-

скую интенсивность сигнала, а генератор звука будет изменять

тот звучания с изменением интенсивности сигнала. Когда зонд

приемника будет перемещаться мимо разрыва интенсивность

сигнала по показаниям индикаторов (9) и (6) заметно упадет

вплоть до полного исчезновения сигнала. В этот момент нажмите

кнопку «MANUAL» (8) на приемнике, чтобы переключить его в

ручной режим, и затем кнопками (9) и (10) уменьшите чувстви-

тельность насколько возможно, при этом обеспечивая, чтобы

индикатор (8) на дисплее приемника по-прежнему показывал

отправленный передатчиком код. В этом случае место разрыва

можно считать установленным.

Рекомендации

1. Должно быть обеспечено полноценное заземление.

2. Используйте настройку уровня мощности излучения передат-

чика, чтобы адаптировать его к различным радиусам обнаруже-

ния. Наилучшее упражнение для подготовки к измерениям - от-

метить место разрыва на обратной стороне стены.

Нажмите кнопку «MANUAL» (8) на приемнике, чтобы переключить

его в ручной режим работы. С помощью кнопок (9) и (10) умень-

шите чувствительность до минимального уровня, при котором
