ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: MS-6818 MASTECH

3. Поддерживайте оригинальную упаковку в хорошем состоянии

для последующей пересылки прибора (например, на калибровку).

1. ОБЩАЯ ИНФОРМАЦИЯ

1.1. Вводная информация о приборе

Если вам нужно просверлить отверстие в стене для установки

кондиционера или в полу для установки станка, или выкопать

канаву, вам необходимо знать схему пролегания кабелей, водо-

провода или газопровода в стенах или в земле, чтобы обойти эти

устройства и избежать ненужных неприятностей или даже опас-

ности. В прошлом существовало единственное решение этой

проблемы: найти схемы и чертежи встроенных или закопанных

коммуникаций. Однако в большинстве случаев найти эти схемы

не представляется возможным, и вам приходится действовать

наудачу, что может привести к повреждениям кабелей или труб,

которые могут повлечь за собой отключение электричества, по-

ражение электрическим током, взрыв и угрозу вашей жизни.

Теперь, имея в своем распоряжении кабелеискатель MS6818,

разработанный нашей компанией для эффективного обнаруже-

ния кабелей, вы больше не будете полагаться на удачу.

Данный кабелеискатель – портативный прибор, состоящий из

передатчика, приемника и некоторых принадлежностей. Передо-

вые интегральные схемы и цифровые технологии обеспечивают

прибору высокую стабильность и надежность работы. Передат-

чик посылает по обследуемому кабелю (или металлической тру-

бе) сигнал переменного напряжения, модулированный цифровы-

ми сигналами, который генерирует переменное электрическое

поле. Поместите головку датчика приемника вблизи этого элек-

трического поля, и в датчике возникнет наведенное напряжение.

Приемник позволяет усилить слабый наведенный сигнал в сотни

раз и отобразить его на жидкокристаллическом дисплее после

декодирования звуковой частоты, демодуляции и цифровой об-

работки. Таким образом, становится возможным определение

расположения скрытых проводов и труб, а также их повреждений

на основе изменения сигнала.

Данный кабелеискатель удобен в использовании и обеспечивает

легкое управление с помощью нажатия кнопок, которое надежно

подтверждается звуковым сигналом, сопровождающим успешное

нажатие. Кроме того, и приемник, и передатчик оснащены свето-

диодными лампами, которые обеспечивают визуальную индика-

цию. Передатчик не только передает электрические сигналы, но

также позволяет измерять постоянное и переменное напряжение,

так что на дисплее может отображаться напряжение в обследуе-

мой линии, включая тип (постоянное, переменное) в дополнение

к предупреждающему значку, который отображается при тести-

ровании линии, находящейся под напряжением. Передатчик так-

же снабжен функцией автоматической диагностики, которая реа-

лизована путем индикации на дисплее процесса передачи сигна-

лов, что позволяет более уверенно судить о результатах тести-

рования. Дисплей приемника оснащен подсветкой, что дает воз-

можность считывать результаты тестирования даже в темноте.

Для повышения эффективности измерения приемник оснащен

генератором звука, который подает звуковые сигналы, изменяю-

щиеся по высоте по мере изменения интенсивности принятого

сигнала, что позволяет оценивать результаты тестирования про-

сто по звуку. Для адаптации к работе в шумном помещении гене-

ратор звука может работать в громком режиме. Приемник и пе-

редатчик также могут работать в бесшумном режиме во избежа-

ние причинения беспокойства окружающим.

Кабелеискатель может применяться для монтажных работ, вклю-

чающих прокладку телекоммуникационных кабелей, силовой

проводки и труб внутри зданий, а также для их обслуживания.

1.2. Характеристики прибора

• Обнаружение кабелей, электропроводки, труб подачи воды и

газа, скрытых в стенах или земле.

• Обнаружение обрывов и коротких замыканий в кабелях и

электропроводке, скрытых в стенах или земле.

• Обнаружение предохранителей и определение маршрутов

электрических цепей.

• Отслеживание розеток и распределительных розеток, слу-

чайно закрытых штукатуркой.

• Обнаружение обрывов и коротких замыканий в проводке теп-

лых полов.

• Приемник объединен с вольтметром переменного и постоян-

ного напряжения, позволяющим измерять напряжение в диа-

пазоне от 12 до 400 В:

Переменное напряжение ~: 12–400 В (50-60 Гц), ±2,5%

Постоянное напряжение

: 12–400 В, ±2,5%

• На экране передатчика может отображаться предустанов-

ленная мощность излучаемого сигнала, переданные коды,

энергию батареи, значение напряжения, обнаруженного в це-

пи, тип обнаруженного напряжения: постоянное или перемен-

ное, и значок предупреждения о наличии напряжения в цепи.

• Передатчик оснащен функцией самодиагностики, позволяю-

щей отслеживать его состояние и отображать его на дисплее.

• На экране приемника может отображаться мощность сигнала,

передаваемого передатчиком, переданные коды, энергия ба-

тарей передатчика и самого приемника, измеренное значение

переменного напряжения, наведенного передатчиком и зна-

чок предупреждения о наличии напряжения в цепи.

• Чувствительность приемника может настраиваться автома-

тически или вручную.

• Приемник может автоматически варьировать частоту.

• И приемник, и передатчик могут работать в бесшумном ре-

жиме.

• Приемник оснащен функцией автоматического отключения

(он отключается автоматически через 10 минут после по-

следнего нажатия на какую-либо кнопку).

• Дисплей приемника оснащен подсветкой для работы в усло-

виях с недостаточной освещенностью.

• И приемник, и передатчик оснащены лампой подсветки для

работы в темноте.

• Для расширения зоны действия и для различения нескольких

сигналов могут быть использованы дополнительные пере-

датчики.

• Прибор компактен, портативен и долговечен.

1.3. Наименования и функции частей прибора

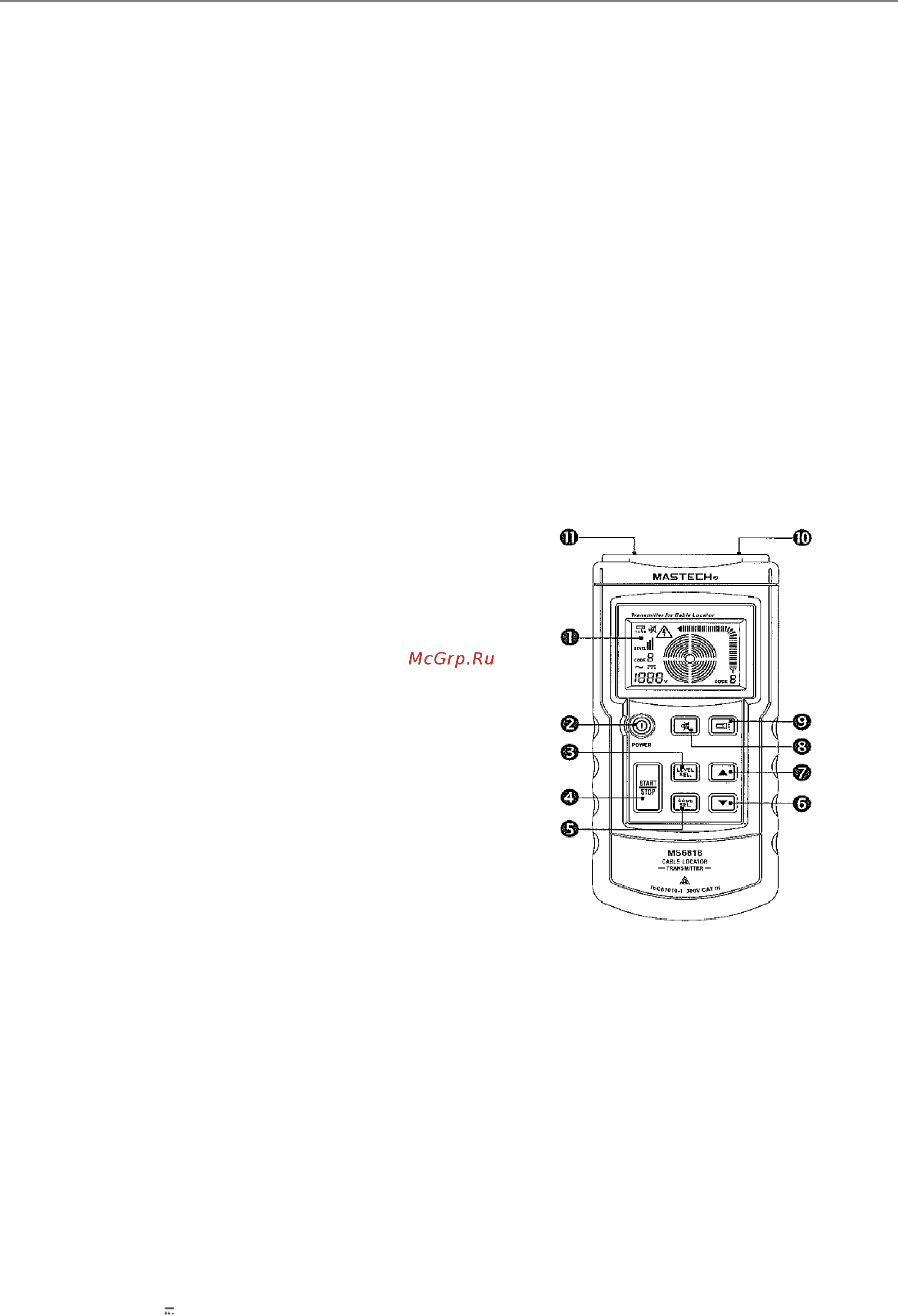

1.3.1. Схема передатчика

1) Жидкокристаллический дисплей

2) Выключатель питания

3) Кнопка установки и подтверждения уровня мощности излуче-

ния «Level Set» (уровни I, II и III)

4) Кнопка запуска или остановки передачи кодированного сигнала

(«Start/Stop»).

5) Кнопка установки и подтверждения кодированного сигнала,

который следует передать («Code Set»). Удерживайте эту кнопку

нажатой в течение 1 секунды для входа в режим установки кодов,

а краткое нажатие используйте для выхода из режима установки

кодов (можно выбрать один из кодов F, E, H, D, L, C, O или А; по

умолчанию устанавливается код F).

6) Кнопка «вниз». Уменьшает настраиваемое значение при уста-

новке значения мощности или кодов.

7) Кнопка «вверх». Увеличивает настраиваемое значение при

установке значения мощности или кодов.

8) Кнопка включения и выключения бесшумного режима (в бес-

шумном режиме нажатие кнопок также не сопровождается звуко-

выми сигналами).

9) Кнопка включения и выключения подсветки.

10) Гнездо «+», входное и выходное гнездо передатчика. Через

это гнездо передатчик подсоединяется к внешним кабелям с по-

мощью тестирующего провода для передачи сигналов в линию и

приема сигналов напряжения в линии.
