ружить можно только короткие замыкания с сопротивлением ме-

нее 20 Ом. Сопротивление короткого замыкания можно измерить

мультиметром.

Рекомендации

1. Если сопротивление короткого замыкания выше 20 Ом, то

вместо поиска короткого замыкания попробуйте воспользоваться

методикой поиска обрыва в линии.

2. При прослеживании направления электрической линии место

обрыва соответствует месту, в котором принимаемый приемни-

ком сигнал резко ослабляется.

3. Регулируйте уровень мощности излучения передатчика, чтобы

адаптировать его к различным радиусам обнаружения.

4. Для наиболее точного определения места пролегания линии

переключите приемник в ручной режим и выберите подходящую

чувствительность.

3.2.4. Поиск линий, проложенных достаточно глубоко

В применениях с двухполюсным подключением, если двухпро-

водная линия состоит из проводов с сердечником в многопро-

водном кабеле (например NYM 3x1,5 мм) глубина обнаружения

будет сильно ограничена. Причина этого заключается в том, что

малое расстояние между проводом, по которому идет сигнал и

вторым проводом, замыкающим контур, вызывает серьезное

искажение магнитного поля. На этом узком пространстве не мо-

жет сформироваться магнитное поле достаточной силы. Если

замыкающий контур провод проходит отдельно от сигнального,

эта проблема оказывается решена, так как отдельный проводник

излучает магнитное поле лучше. Замыкающая контур линия мо-

жет быть выполнена из любого типа проводников – провода или

кабеля. Важно, чтобы расстояние между сигнальной линией и

линией, замыкающей контур, было больше, чем глубина проле-

гания линии, что на практике обычно означает 2 метра или боль-

ше.

Предварительные условия:

• Линия должна быть обесточена.

• Подсоедините передатчик в соответствии с Рисунком 3-2-4.

• Расстояние между обследуемой линией, по которой распро-

страняется сигнал передатчика, и линией, замыкающей кон-

тур, должно составлять, по меньшей мере, 2-2,5 м.

• Методика измерения показана в нижеследующем примере.

Рекомендации

1. В этом варианте применения прибора влияние влажности или

наличия слоя извести на стене на глубину обнаружения незначи-

тельно.

2. Чем выше уровень принятого в процессе поиска линии сигна-

ла, тем ближе приемник находится к искомому проводу.

3. Регулируйте уровень мощности излучения передатчика, чтобы

адаптировать его к различным радиусам обнаружения.

4. Для наиболее точного определения места пролегания линии

переключите приемник в ручной режим и выберите подходящую

чувствительность.

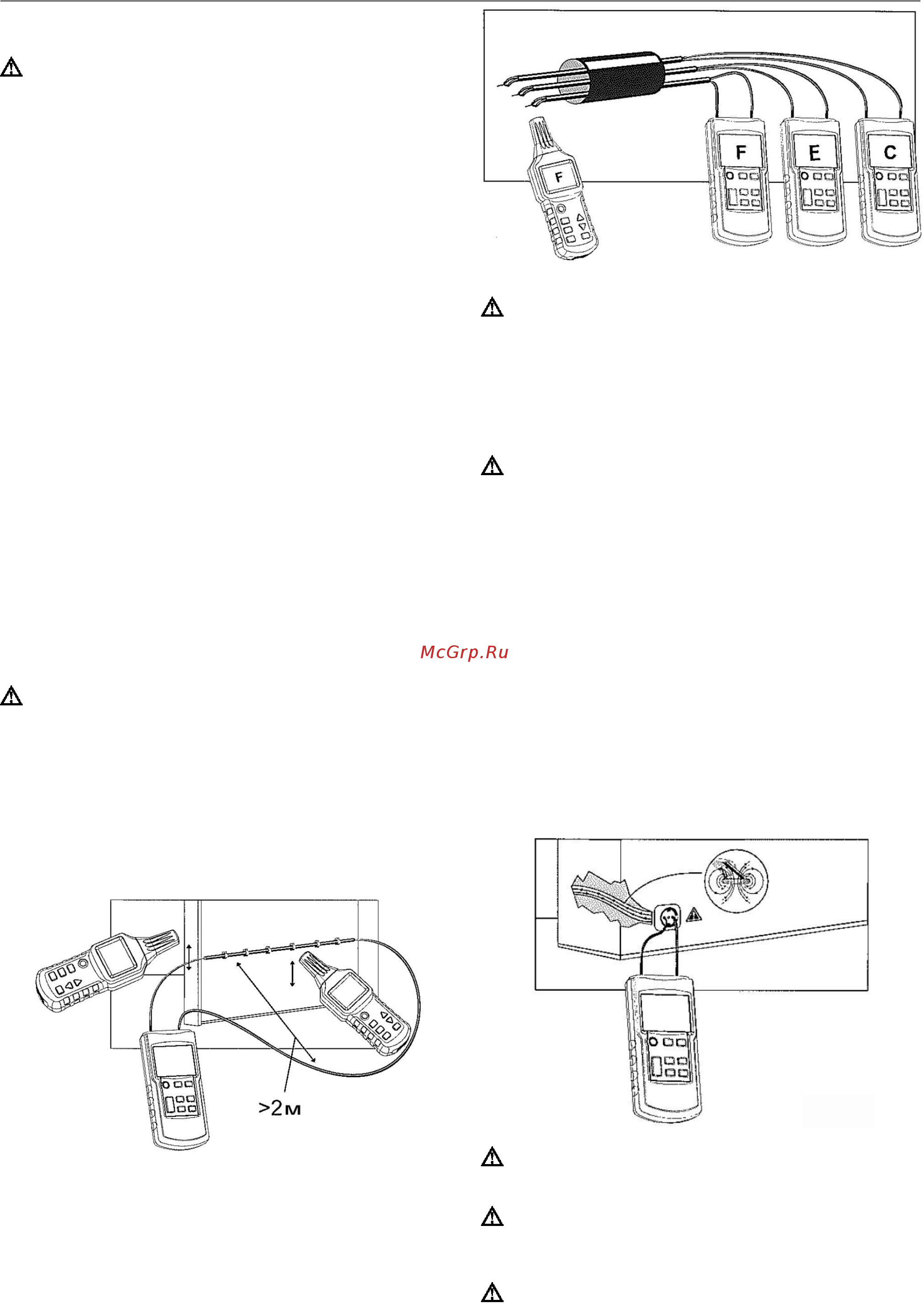

Рисунок 3-2-4

3.2.5. Классификация или определение типа скрытой линии

Предварительные условия:

• Линия должна быть обесточена.

• Концы проводов должны быть сплетены друг с другом, и ме-

жду ними должен существовать электрический контакт.

• Подсоедините передатчик в соответствии с Рисунком 3-2-5.

• Методика измерения показана в нижеследующем примере.

Рисунок 3-2-5

Меры предосторожности

1. Если кабель находится под напряжением, вначале обесточьте

его.

2. Концы проводов кабеля, очищенные от изоляции, должны быть

скручены вместе, а места их контакта друг с другом должны про-

водить электрический ток.

3. Если в наличии имеется только один передатчик, выполните

многократные измерения меняя провода, подсоединенные к пе-

редатчику.

Рекомендации

1. При смене провода, подсоединенного к передатчику, разные

линии можно различать, передавая в каждую свой код.

2. Регулируйте уровень мощности излучения передатчика, чтобы

адаптировать его к различным радиусам обнаружения.

3. При необходимости приобретите передатчик с различными

передаваемыми сигналами.

3.3. Способ увеличения эффективного радиуса обнаружения

линий, находящихся под напряжением

Когда передатчик напрямую подсоединен к фазе и нейтральному

проводу, сигнал распространяется по двум линиям параллельно

(как показано на Рисунке 3-3-1), поэтому переплетение этих ли-

ний в некоторых случаях может привести к их взаимной нейтра-

лизации, что сократит максимальный радиус обнаружения до

0,5м. В целях исключения влияния этого эффекта подсоединение

должно быть выполнено в соответствии с Рисунком 3-3-2, где в

контуре используется отдельный кабель для увеличения эффек-

тивного радиуса обнаружения свыше 2,5 м, а еще большие дис-

танции могут быть обеспечены с помощью кабельного барабана

(Рисунок 3-3-2).

Рисунок 3-3-1

Предупреждение

При подсоединении передатчика к линии, находящейся под на-

пряжением, соблюдайте указания по технике безопасности.

Меры предосторожности

Обратите внимание на расстояние между передатчиком и обсле-

дуемой линией, чтобы четко определить линию посредством

излучаемых сигналов.

Рекомендации

1. Чем выше уровень принятого в процессе поиска линии сигна-

ла, тем ближе приемник находится к искомому проводу.
