CTV CTV-DP4102 AHD (B) [13/20] Подключение дополнительных устройств

www.ctvcctv.ru

Таблица №6

№ контакта Цвет провода Сигнал

1 Красный Не используется

2 Синий Тревога (к датчику)

3 Черный «Земля» (GND)

4 Желтый Видеовход (от камеры)

■ Подключение дополнительных устройств

Для подключения дополнительных мониторов и создания многоабонентской

системы понадобится приобрести до 3-х дополнительных мониторов и одну до-

полнительную вызывную панель. Максимальная ёмкость системы — 4 монитора

и 2 вызывные панели. При создании системы из нескольких мониторов, AHD-

монитор по умолчанию назначается основным, a остальные следует назначить

подчиненными. Для этого необходимо в меню мониторов, которые вы хотите

назначить подчиненными, установить режим «Дополнительный» (Slave). Допол-

нительные мониторы подключаются к основному при помощи 4-х проводных

коннекторов из комплекта поставки к разъемам OUT (выходной разъём главного

монитора) и IN (входной разъём доп. монитора). Назначения контактов приведе-

ны в таблице 5 ниже:

Также монитор поддерживает подключение двух дополнительных видеока-

мер наблюдения и двух датчиков тревоги.

Для подключения видеокамер и датчиков тревоги используется 4-х провод-

ный коннектор из комплекта поставки, который следует подключить к разъёму

CAM1 или CAM2. Назначения контактов разъёма приведены в таблице 6 ниже:

Таблица №5

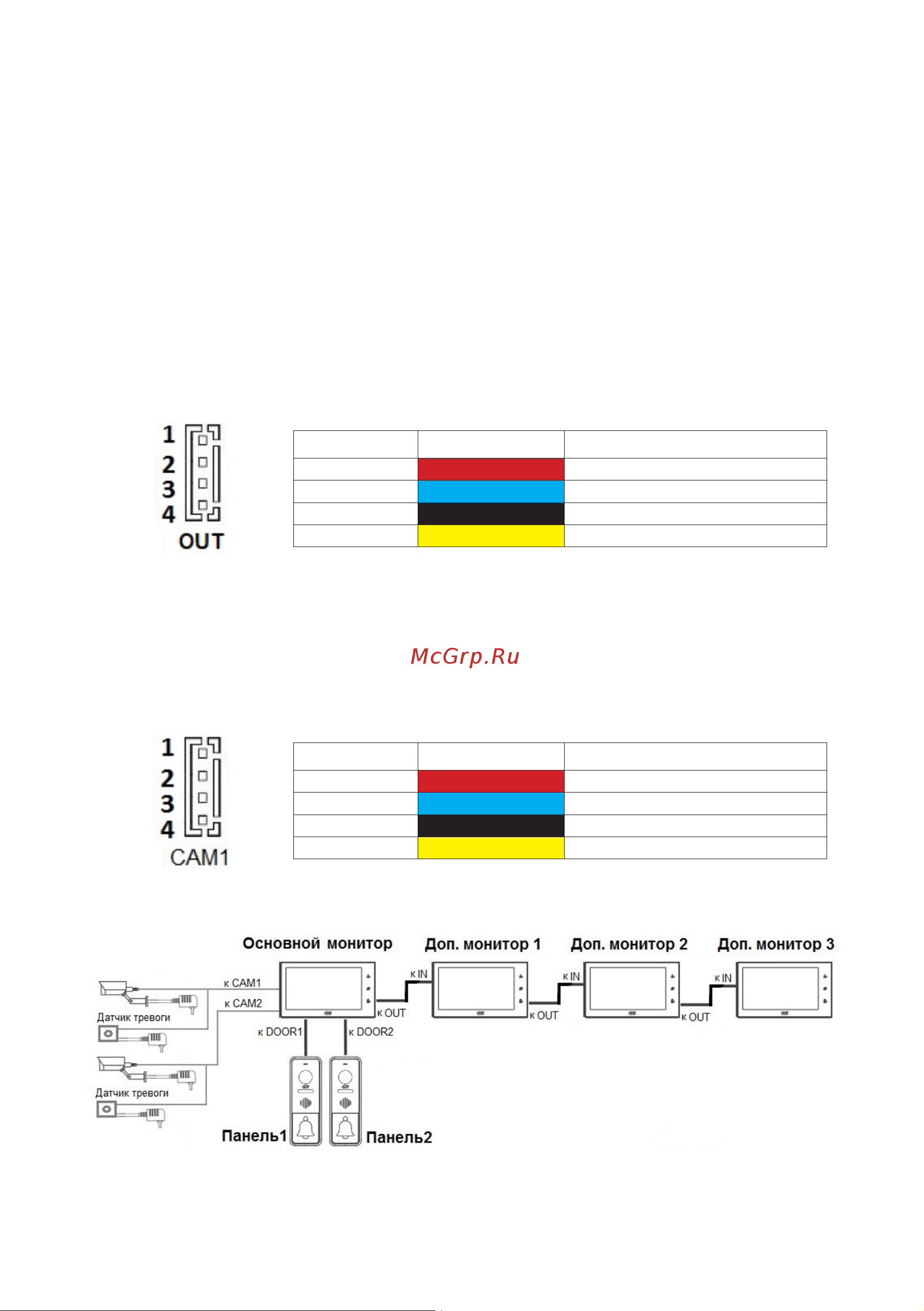

Структурная схема подключения дополнительных устройств приведена на

рисунке ниже:

Вызывные панели подключаются только к основному монитору.

Подключение всех устройств следует производить только при отключенном

питании монитора!

№ контакта Цвет провода Сигнал

1 Красный Аудио

2 Синий «Земля» (GND)

3 Черный Данные

4 Желтый Видео
