CTV CTV-DP4102 AHD (B) [12/20] Схема подключения

www.ctvcctv.ru

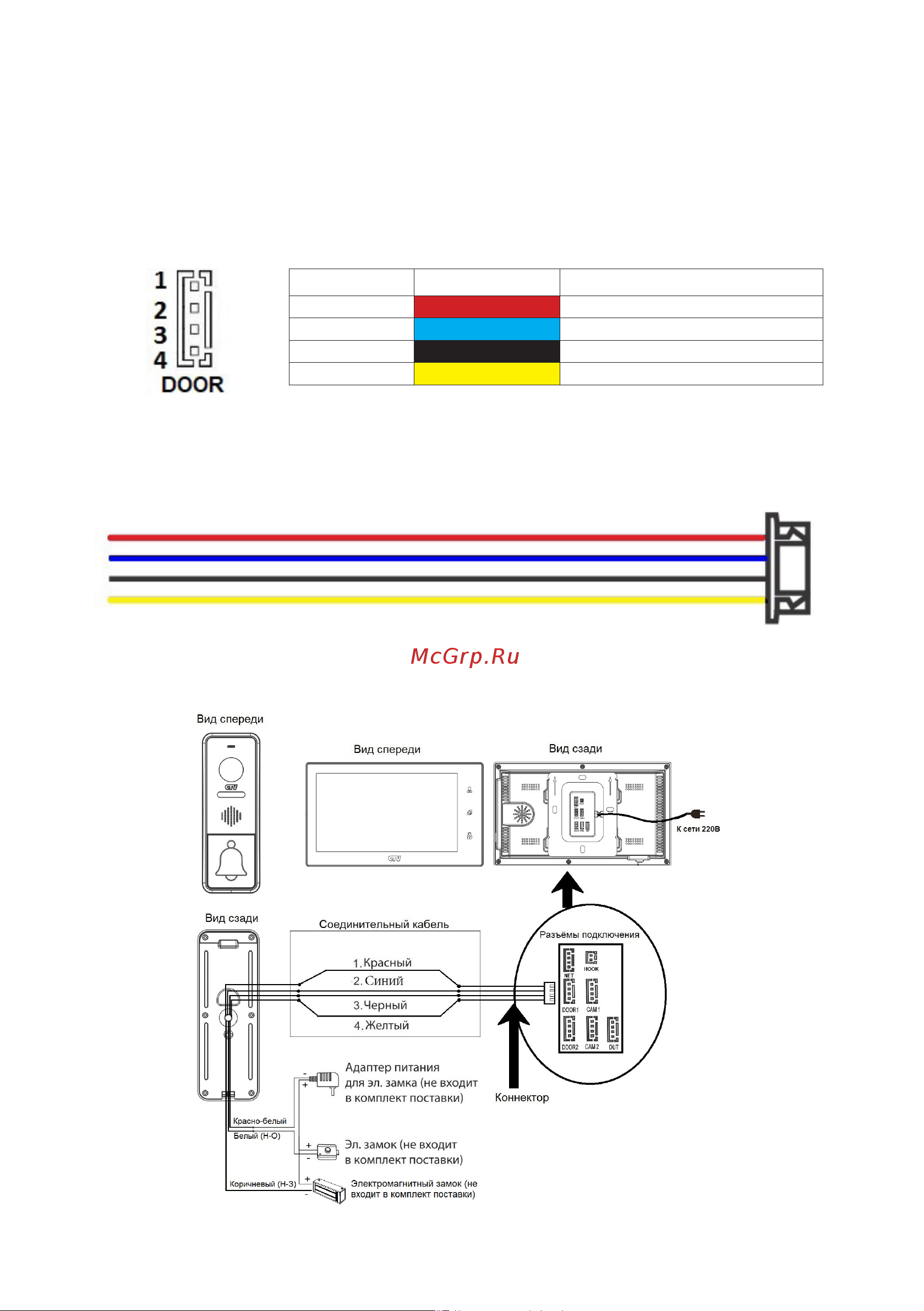

СХЕМА ПОДКЛЮЧЕНИЯ

■ Подключение комплекта поставки

Вызывные панели подключаются к разъёмам DOOR1 и DOOR2. Разъёмы

имеют одинаковые функциональные возможности. Подключение производится

согласно назначению проводов и их цвету, указанным в таблице 4.

В комплект поставки входит специальный коннектор (5шт.) - четырехпро-

водный кабель длиной 20 см, с одной стороны имеет разъем для подключения к

видеомонитору, с другой - провода для подключения к соединительному кабелю,

идущему к вызывной панели. Коннектор показан на рисунке ниже:

Таблица №4

ВНИМАНИЕ: При подключении соблюдайте соответствие цвета и назначения

соединительных проводов.

№ контакта Цвет провода Сигнал

1 Красный 12В

2 Синий Аудио

3 Черный «Земля» (GND)

4 Желтый Видео
