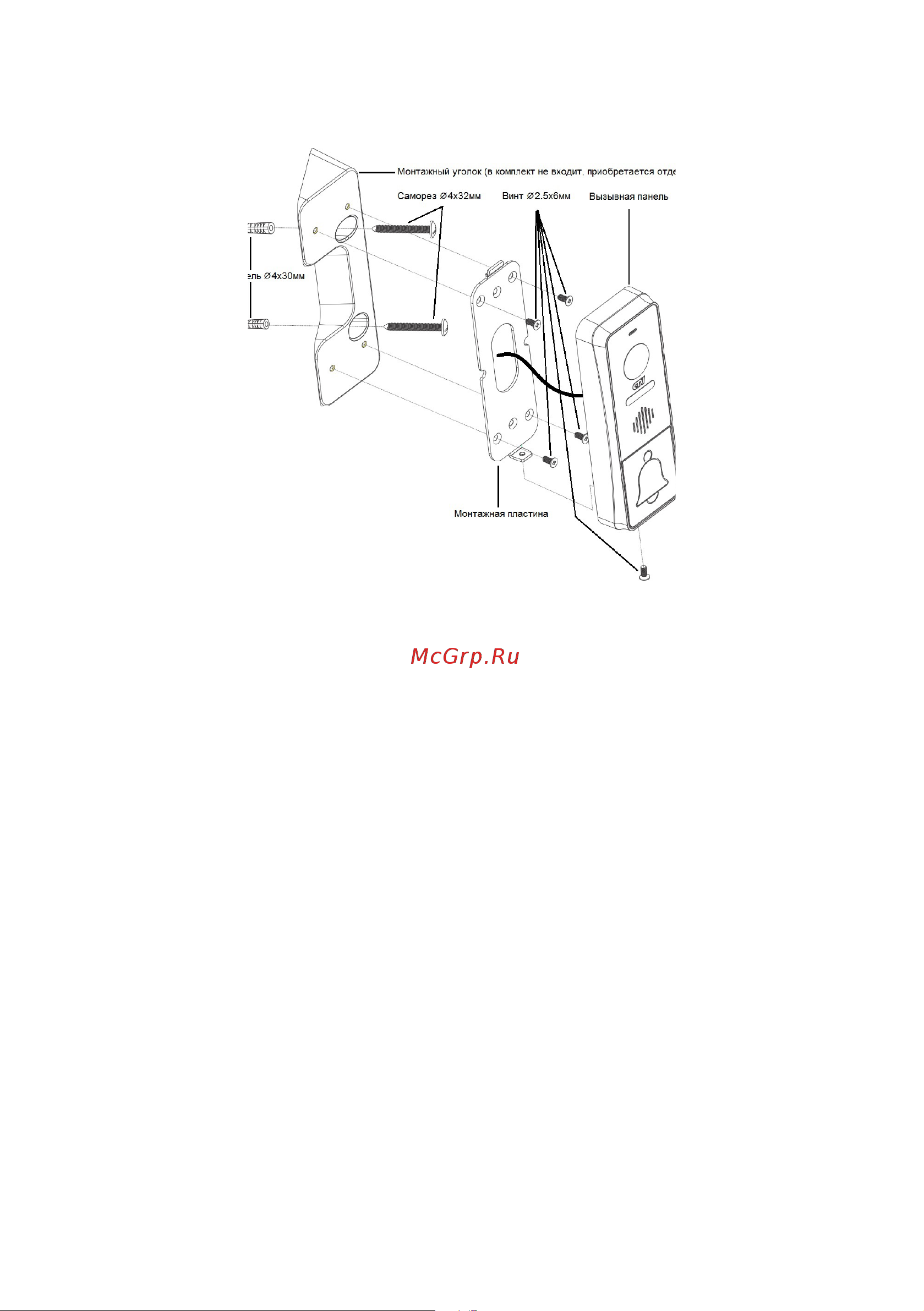

Схема установки панели с использованием монтажного уголка (в комплект

не входит):

Порядок установки:

Кабельные линии для соединения панели с видеодомофоном и электроза-

мком (если он имеется) должны быть заранее подведены к месту установки.

1. Разметьте на стене место под два отверстия, используя для этого монтажный

уголок.

2. Просверлите в стене два отверстия под дюбели.

3. Установите дюбели в отверстия.

4. Прикрутите монтажный уголок к стене.

5. Прикрутите монтажную пластину к уголку, пропустив кабели подключения

через отверстие в центре пластины.

6. Подключите панель к видеодомофону и электрозамку (если он имеется). Схе-

ма подключения приведена в следующем разделе инструкции.

7. Аккуратно уложите кабель за монтажной пластиной.

8. Установите панель на монтажную пластину и закрепите её фиксирующим

винтом в нижней части панели.
