www.ctvcctv.ru

Панель крепится к поверхности при помощи шурупов, дюбелей и винтов,

входящих в комплект поставки.

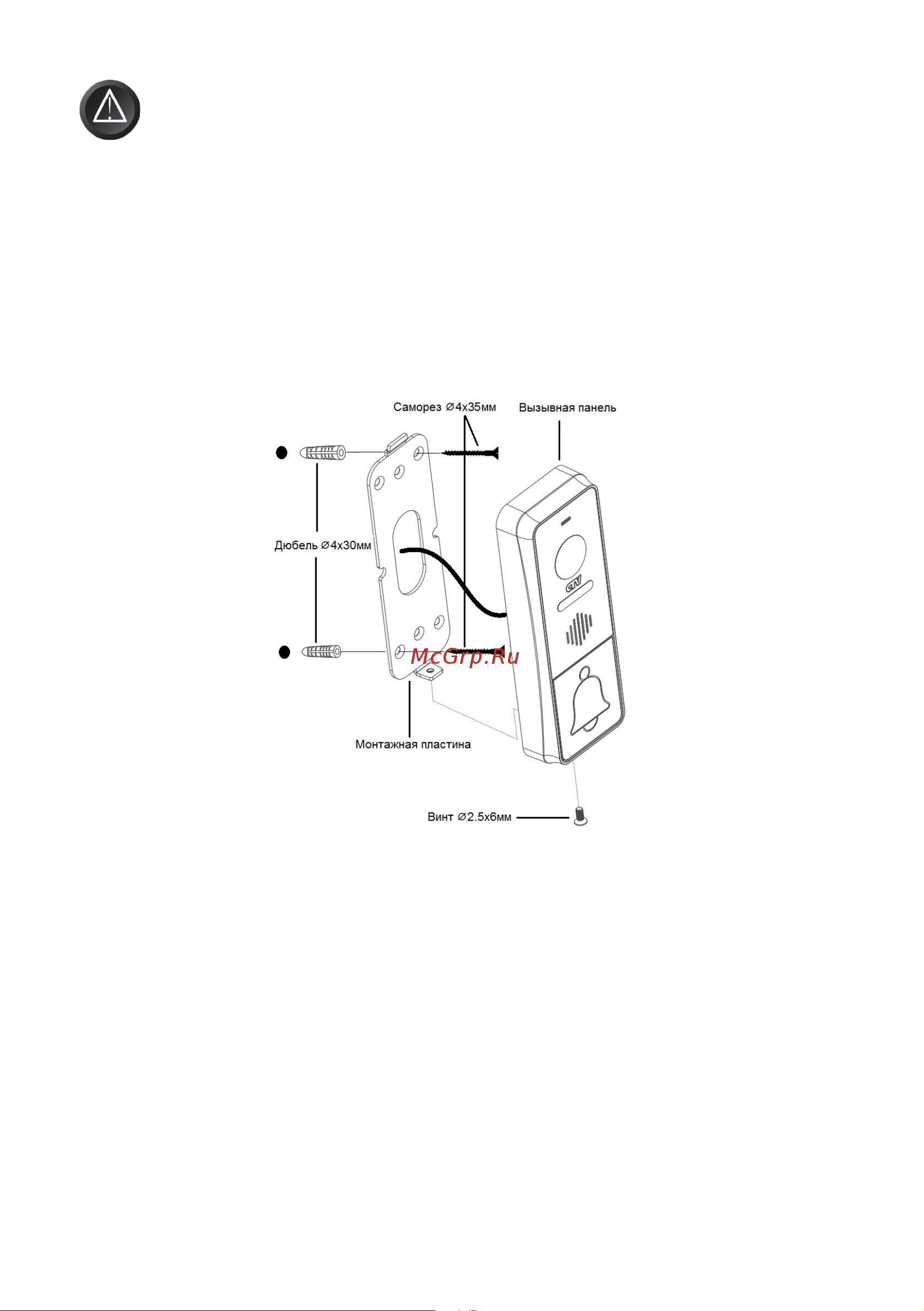

Схема установки панели без использования монтажного уголка:

Порядок установки:

Кабельные линии для соединения панели с видеодомофоном и электроза-

мком (если он имеется) должны быть заранее подведены к месту установки.

1. Разметьте на стене место под два отверстия по диагонали, используя для это-

го монтажную пластину.

2. Просверлите в стене два отверстия под дюбели.

3. Установите дюбели в отверстия.

4. Прикрутите монтажную пластину к стене, пропустив кабели подключения

через отверстие в центре пластины.

5. Подключите панель к видеодомофону и электрозамку (если он имеется). Схе-

ма подключения приведена в следующем разделе инструкции.

6. Аккуратно уложите кабель за монтажной пластиной.

7. Установите панель на монтажную пластину и закрепите её фиксирующим

винтом в нижней части панели.

Не устанавливайте панель в местах с температурой и влажностью, выхо-

дящих за пределы рабочих значений.

Изображение, передаваемое с вызывной панели на монитор, может быть

нечетким из-за воздействия осадков типа дождя или снега, или из-за за-

грязнения глазка видеокамеры. Это нужно учитывать при выборе места

для установки.
