www.ctvcctv.ru

В комплект поставки входит CTV-BUZ - блок управления электромеханиче-

ским замком. Он предназначен для питания электромеханического замка и по-

зволяет обойтись без дополнительного блока питания. При подаче команды с мо-

нитора на открывание двери, контакты реле внутри панели замыкают цепь, и на

замок поступает мощный электрический импульс, энергии которого достаточно

для срабатывания механизма замка. Назначение цветных проводов на монито-

рах различных производителей могут отличаться от назначений проводов панели

CTV. При использовании панели с видеодомофонами других марок, необходимо

строго учитывать именно назначение проводов, а не их цвета. Для исключения

неправильной работы и повреждения устройства тщательно изучите инструкции

по установке и подключению, как данной вызывной панели, так и видеодомофо-

на. Сопоставьте назначение сигналов проводников.

Цвет провода Назначение

Красный Питание +12В

Черный Общий

Коричневый Выход на замок +

Провода CTV-BUZ:

Технические характеристики

Вх. напр-е, Uвх 8-15В

Вых. напр-е, Uвых 2Uвх-1 (15-29В)

Макс. ток, Iвых не более 1.5А

Внимание! Данная схема расчитана на подключение исключительно

электромеханических замков! Будьте внимательны! Подключения за-

мков другого типа может привести к выходу из строя как элементов схе-

мы самой панели, так и замка!

Внимание! Некоторые электромеханические замки имеют в своей кон-

струкции защитный диод. Подключать такие замки следует строго по ин-

струкции с соблюдением полярности! Несоблюдение полярности может

привести к выходу блока управления замком из строя!

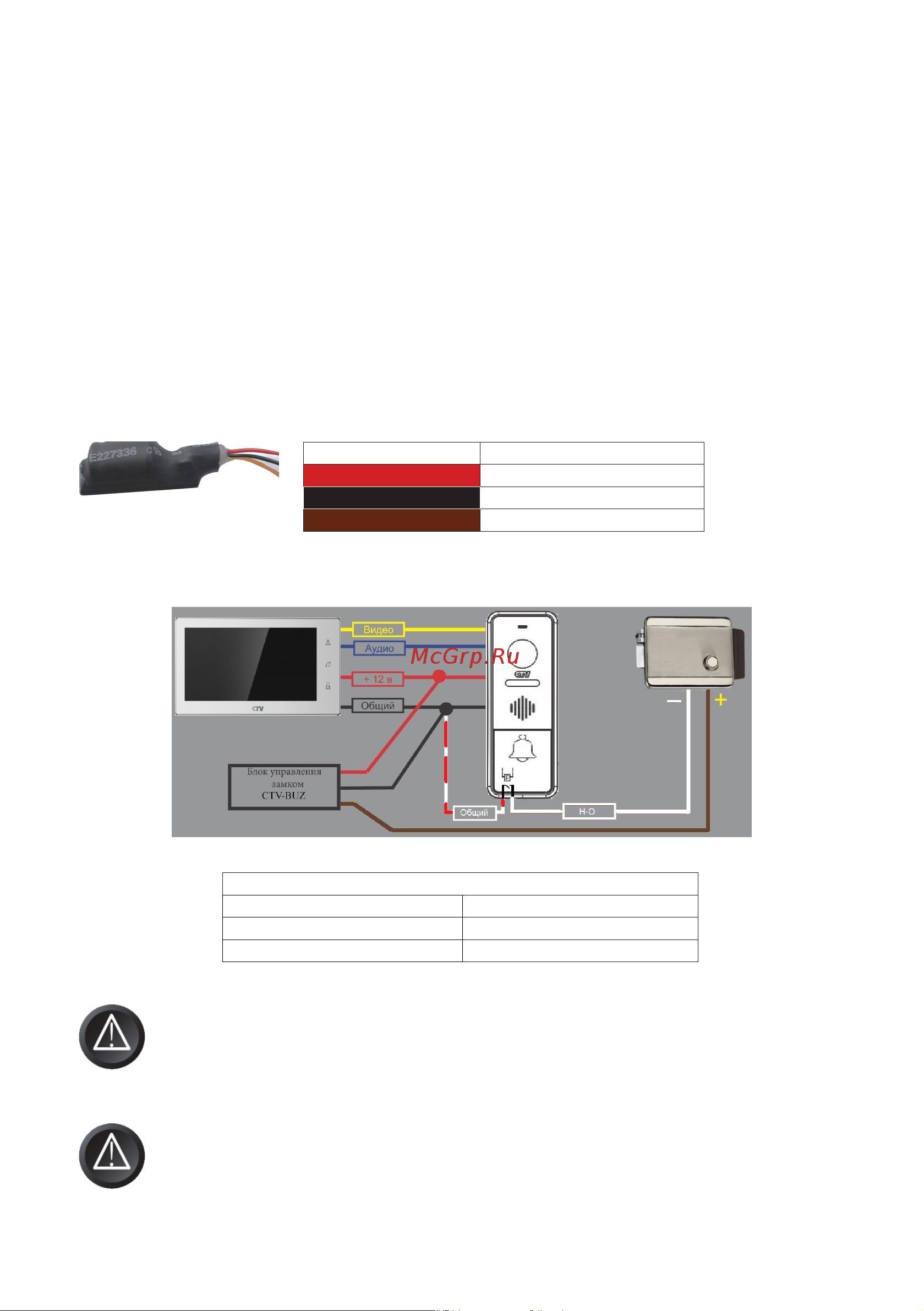

Схема подключения БУЗ
