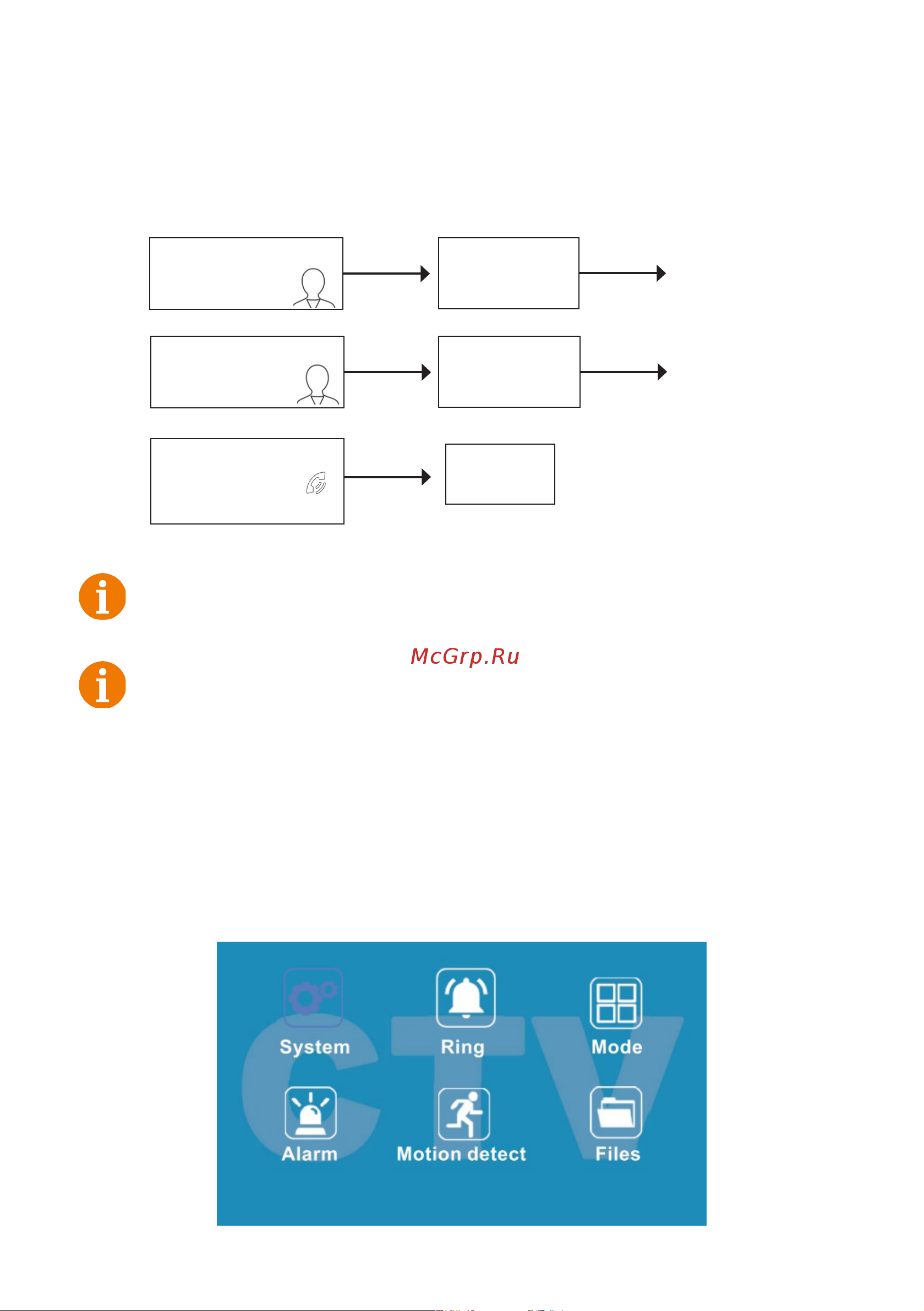

![CTV CTV-DP4106AHD (B) [20/35] Видеонаблюдение опция](/views2/1612268/page20/bg14.png)
20
www.ctvcctv.ru
■ Видеонаблюдение (опция)
Требование:
1. Подключите доп. камеру (ы).
2. Домофон должен находиться в режиме ожидания.
3. Включите в экранном меню монитора видеовходы CAM1 и CAM2.
Примечание
Если в режиме просмотра доп. камеры посетитель нажмет кнопку вызова
на панели, то этот вызов будет иметь приоритет.
Монитор поддерживает подключение проводных камер стандартов AHD/
TVI/CVI/CVBS с разрешением 720P/1080P с собственным источником пи-
тания.
Дважды нажмите кнопку
для активации
мониторинга
Нажмите кнопку за-
вершения разговора
для выключения
функции
Включится отображе-
ние видео от камеры1
Просмотр
в реальном
времени
Конец
Нажмите кнопку
для активации
мониторинга 4 раза
Включится отображе-
ние видео от камеры2
Просмотр
в реальном
времени
■ Экранное меню
Монитор оснащен сенсорным экраном, который используется для вызова
экранного меню, навигации по нему и изменении различных параметров. Для
вызова экранного меню нужно коснуться сенсорного экрана монитора в любом
месте, когда он находится в режиме ожидания (экран погашен). В этом случае, на
экране появится интерфейс главного меню, который имеет вид, показанный на
рисунке ниже:
