1. Установите монтажную коробку в стену в соответствии с рекомендациями её

изготовителя. Рекомендуется использовать повсеместно распространенную уста-

новочную коробку для розеток и выключателей с расстоянием между отверсти-

ями крепления 60 мм. Например, Legrand Diplomat 31301 с внешним диаметром

76мм и глубиной 40мм или подобную.

2. Выведите в коробку коммутационные кабели и кабель питания.

3. Просверлите в стене четыре отверстия под дюбели. Установите дюбели.

4. Прикрутите монтажную пластину к стене и к монтажной коробке 4 винта-

ми - верхний и нижний винты крепятся к стене, средние - к монтажной коробке.

Пропустите кабели подключения через отверстие в центре пластины.

5. Подключите монитор к панели. Схема подключения приведена в следующем

разделе инструкции.

6. Аккуратно уложите кабель за монтажной пластиной в монтажную коробку.

7. Установите монитор на пластину.

После этого монитор можно подключать к розетке и подавать на него пита-

ние.

■ Монтаж вызывной панели CTV-D4000FHD

Методы установки:

В большинстве случаев панель устанавливается непосредственно на поверх-

ность стены на высоте 150-160 см от пола. Для изменения направления наблюде-

ния панель можно установить под углом, для чего используется монтажный уго-

лок, входящий в комплект поставки.

Вызывная панель коммутируется согласно этикетке, расположенной на кабе-

ле. Также назначение проводов указаны в следующем разделе инструкции «Про-

вода панели».

При монтаже рекомендуется использование специализированного коакси-

ального видеокабеля при длине линии свыше 20 м. Максимальная длина линии

- 50 м.

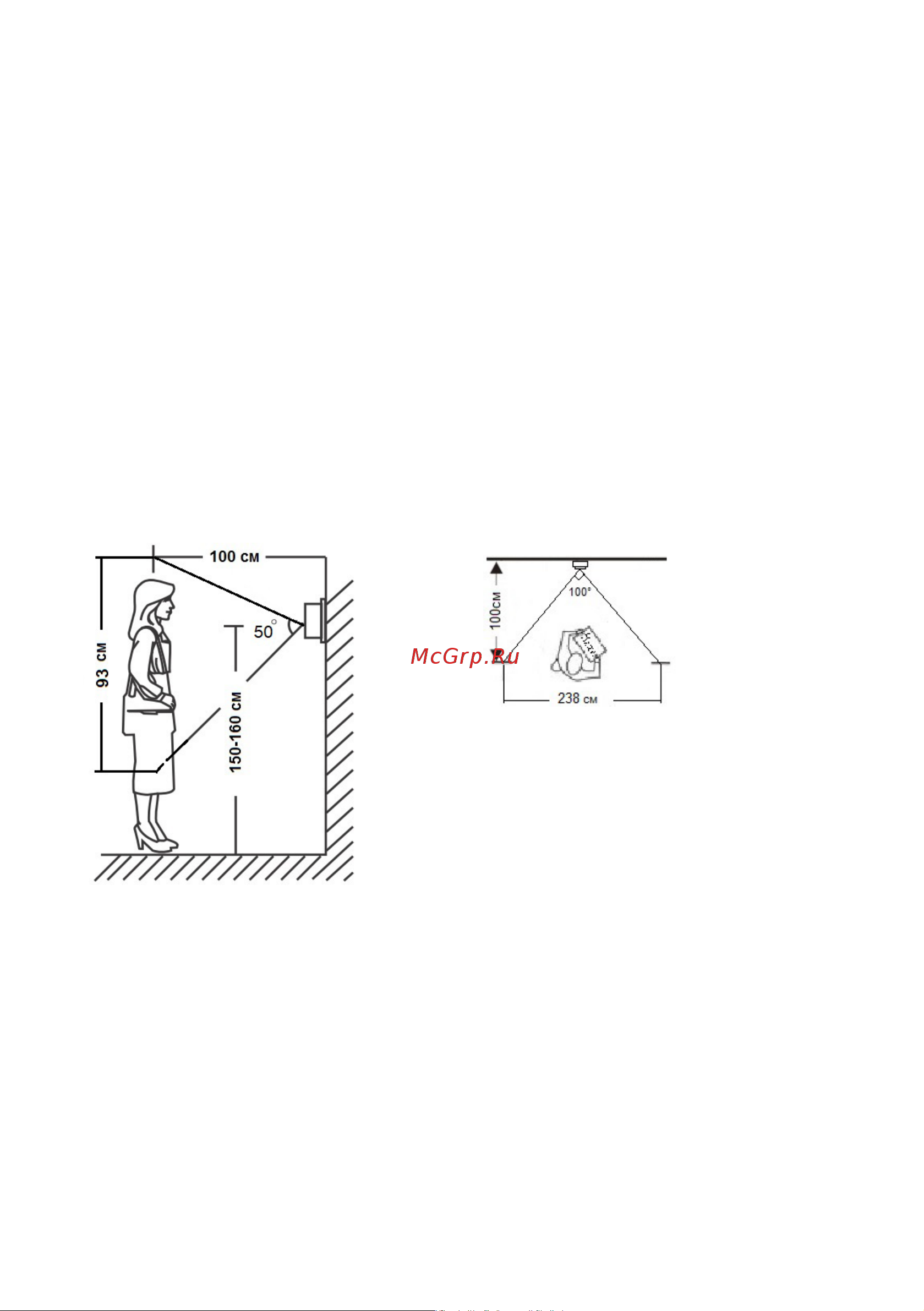

Угол обзора по горизонтали составляет 100

, по

вертикали - 50

, что позволяет обеспечить зону

наблюдения шириной 238 см и высотой 93 см на

расстоянии 100 см от панели.
