5
www.ctvcctv.ru

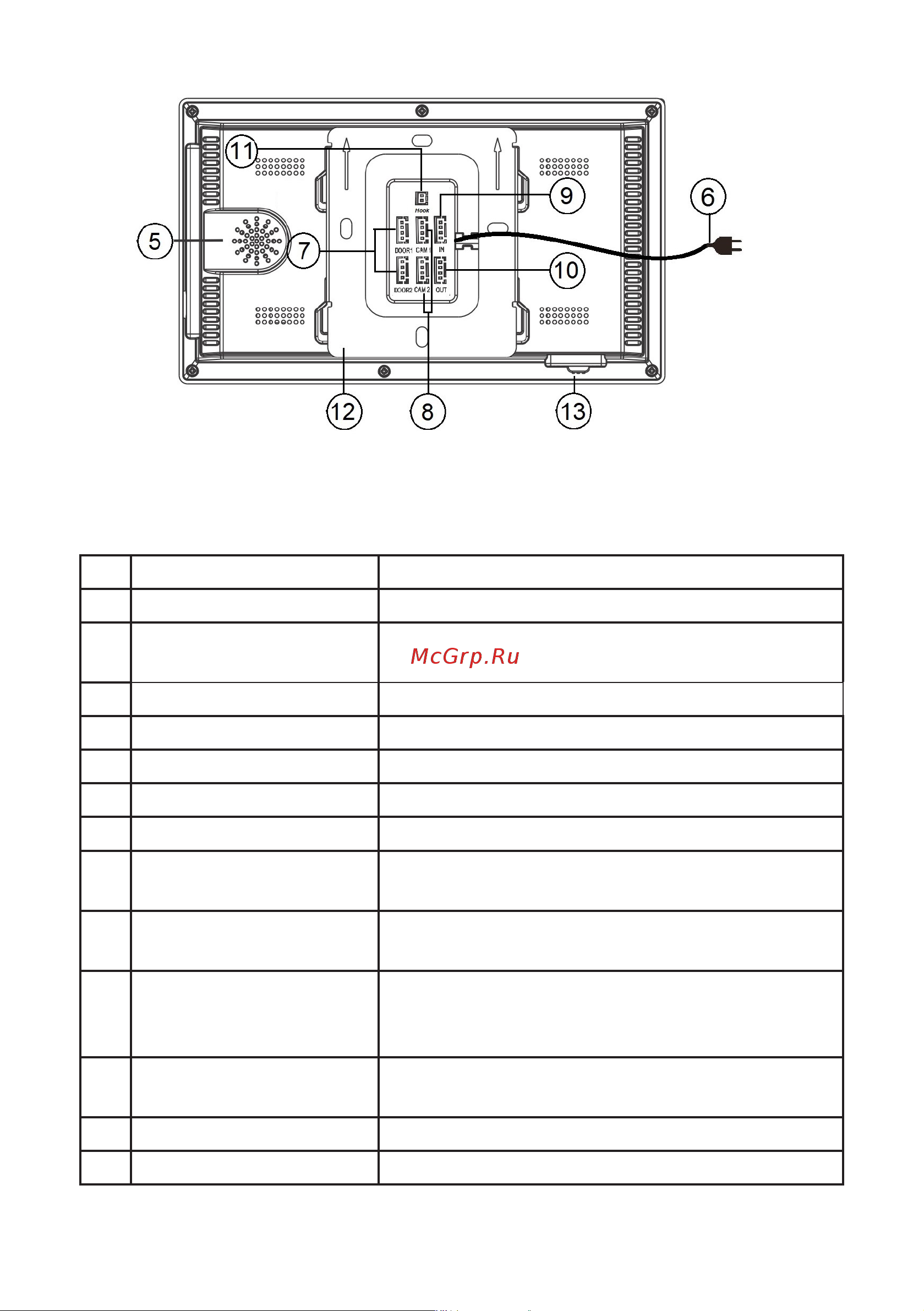

Таблица №1
Конструкция монитора
№ Наименование Описание
1 Индикатор питания Светится синим, если подано питание.
2 Сенсорный ЖК дисплей
Изображение от видеоисточников, управление
монитором.
3 Слот под карту памяти Установка карты памяти формата micro-SD.
4 Микрофон Для голосовой связи с посетителем.
5 Динамик Для голосовой связи с посетителем.
6 Шнур питания 220В Для подключения к сети питания 220В.
7 Разъёмы DOOR1,2 Для подключения вызывных панелей.
8 Разъёмы CAM1,2
Для подключения дополнительных видеокамер
и датчиков тревоги.
9 Разъём IN
Для подключения к основному монитору в
системе (система из нескольких мониторов).
10 Разъём OUT
Для подключения дополнительного домофон-
ного монитора (система из нескольких мони-
торов).
11 Разъём HOOK
Для подключения адаптера подъездного домо-
фона.
12 Монтажная пластина Для крепления видеомонитора на стену.
13 Переключатель питания Для включения/выключения монитора.
