2. Просверлите в стене два отверстия под дюбели.

3. Установите дюбели в отверстия.

4. Прикрутите монтажный уголок к стене.

5. Прикрутите монтажную пластину к уголку, пропустив кабели подключения

через отверстие в центре пластины.

6. Подключите панель к видеодомофону и электрозамку (если он имеется). Схе-

ма подключения приведена в следующем разделе инструкции.

7. Под центральной частью монтажного уголка организуйте небольшую по-

лость. Аккуратно уложите излишки кабеля в полость.

8. Установите панель на монтажную пластину и закрепите её фиксирующим

винтом в нижней части панели.

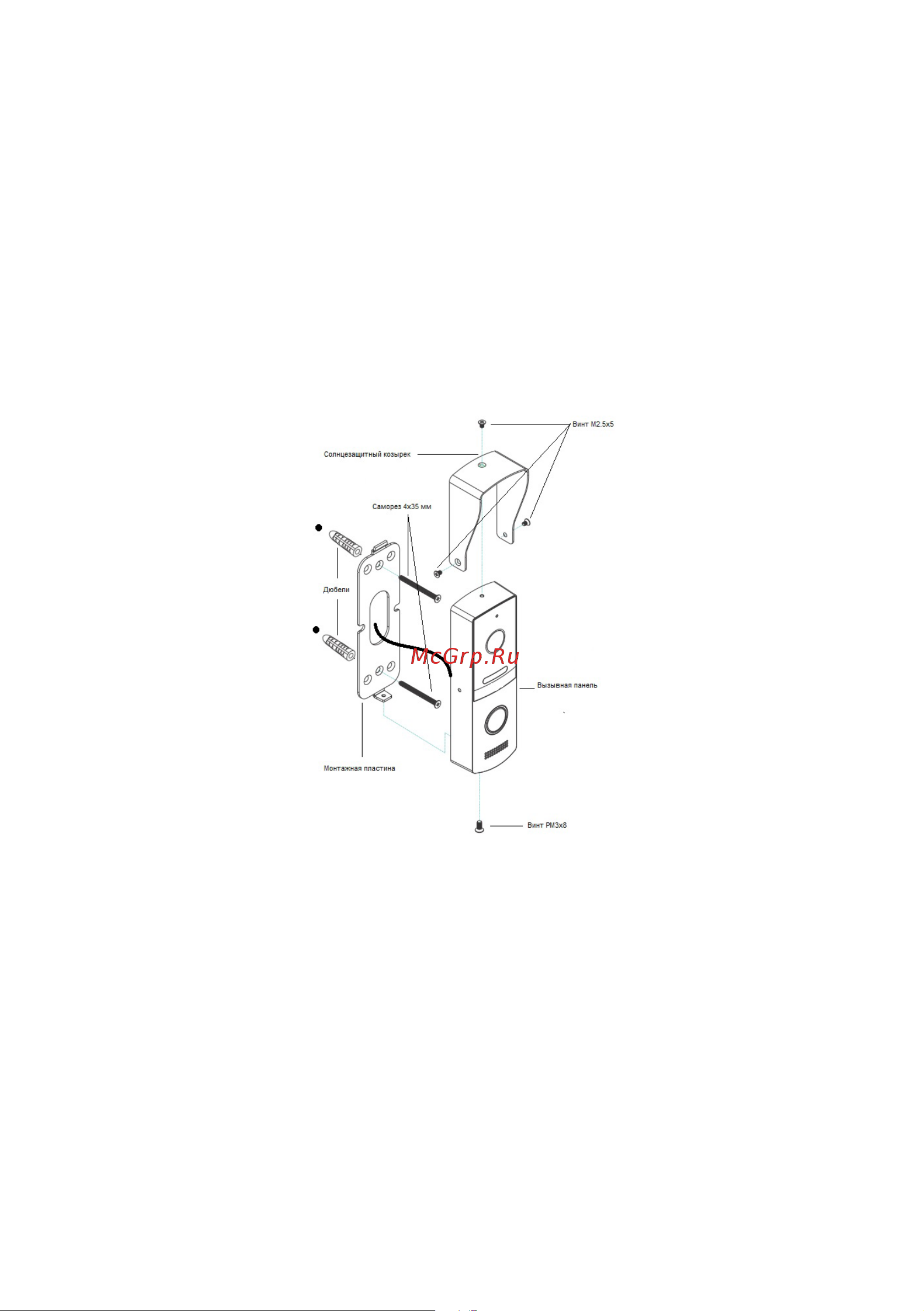

Схема установки панели без использования монтажного уголка:

Порядок установки:

Кабельные линии для соединения панели с видеодомофоном и электроза-

мком (если он имеется) должны быть заранее подведены к месту установки.

1. Разметьте на стене место под два отверстия, используя для этого монтаж-

ную пластину.

2. Просверлите в стене два отверстия под дюбели.

3. Установите дюбели в отверстия.

4. Прикрутите монтажную пластину к стене, пропустив кабели подключения

через отверстие в центре пластины.

5. Подключите панель к видеодомофону и электрозамку (если он имеется). Схе-

ма подключения приведена в следующем разделе инструкции.

6. Под центральной частью монтажной пластины организуйте небольшую по-

лость. Аккуратно уложите излишки кабеля в полость.

7. Установите панель на монтажную пластину и закрепите её фиксирующим

винтом в нижней части панели.
