Подключите разъём сети интернет LAN (если монитор будет подключен че-

рез LAN, а не через WiFi).

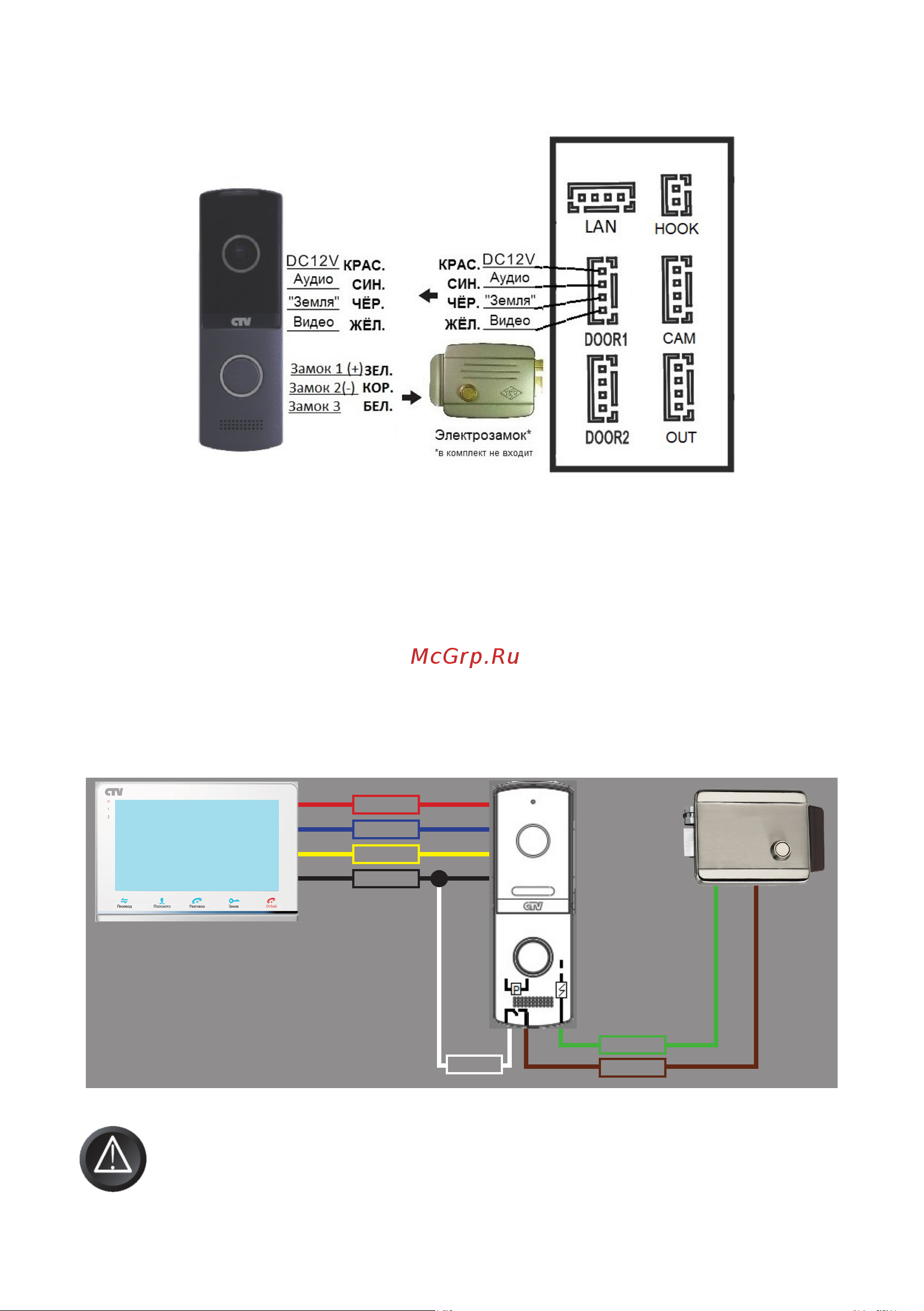

■ Схема подключения панели (замковая часть)

В настоящей инструкции приводятся три самых распространенных схемы

подключения панели CTV-D4003AHD:

Схема №1. На этой схеме показан вариант подключения электромеханиче-

ского замка без дополнительного источника питания с питанием от панели. При

подаче команды с монитора на открывание двери, контакты реле внутри панели

замыкают цепь, и на замок поступает мощный электрический импульс, энергии

которого достаточно для срабатывания механизма замка.

Панель коммутации

монитора CTV-M2700IP

Рисунок 1

ВНИМАНИЕ: Данная схема расчитана на подключение исключитель-

но электромеханических замков! Будьте внимательны! Подключения

замков другого типа может привести к выходу из строя как элементов

схемы самой панели, так и замка!

+ 12 в

Замок 1 (+)

Замок 3

Замок 2 (-)

Аудио

Видео

Общий

Схема 1
