14
www.ctvcctv.ru
ВНИМАНИЕ: Некоторые электромеханические замки имеют в своей
конструкции защитный диод. Подключать такие замки следует строго
по инструкции с соблюдением полярности! Несоблюдение полярности
может привести к выходу панели из строя!

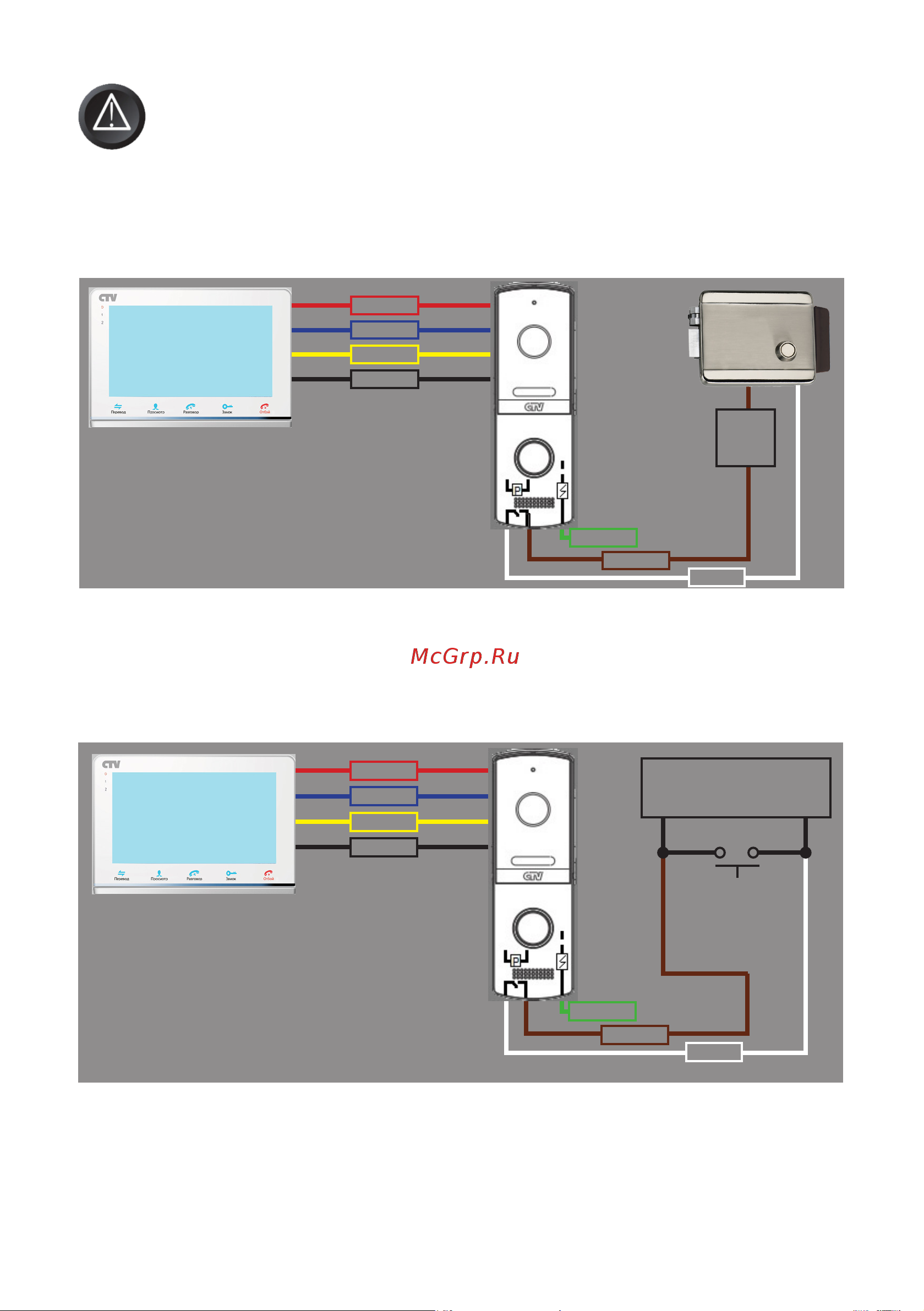

Схема №2. На этой схеме показан вариант подключения электромеханиче-
ского замка с дополнительным источником питания.
Схема №3. На этой схеме показан вариант подключения панели к контролле-
ру управления доступом (СКУД). Исполнительные контакты реле внутри панели
коричневым и белым проводами подключаются к клеммам контроллера, предназ-
наченным для подключения кнопки «Выход».
+ 12 в
Замок 1 (+)
Замок 2 (-)
Аудио
Видео
Общий
Схема 2
не подключается
блок
питания
замка
Замок 3
Замок 3
+ 12 в
Замок 1 (+)
Замок 2 (-)
Аудио
Видео
Общий
Схема 3
не подключается
Контроллер управления
доступом (СКУД)
Кнопка «Выход»
