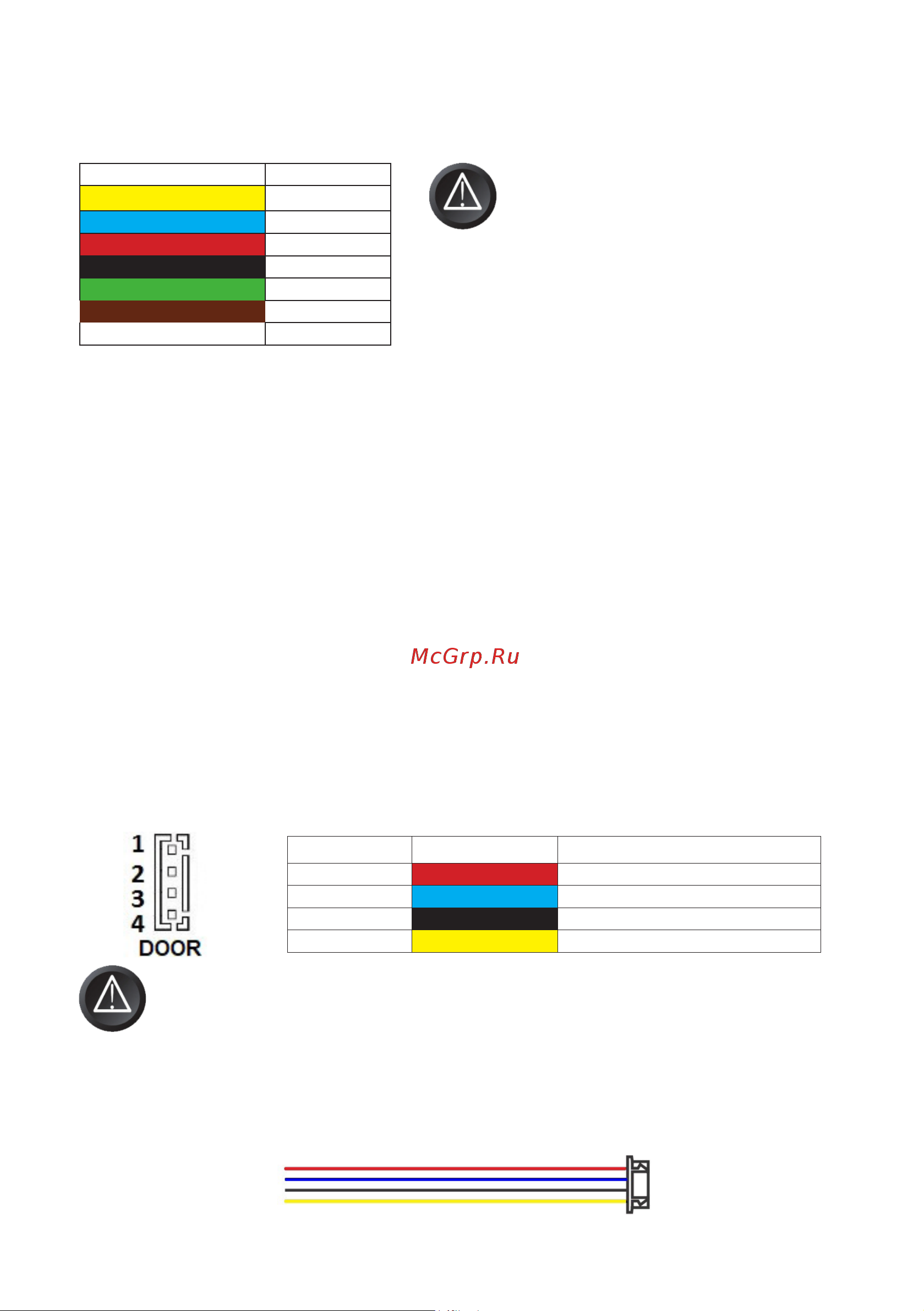

■ Провода панели

Вызывная панель подключается согласно этикетке, расположенной на кабеле.

Назначение и цвета проводов указаны в таблице настоящей инструкции.

Цвет провода Сигнал

Желтый Видео

Синий Аудио

Красный 12 В

Черный Общий

Зеленый Замок 1(+)

Коричневый Замок 2 (-)

Белый Замок 3

Данная панель оснащена импульсным источником питания для открывания

электромеханического замка (зелёный провод). Таким образом электромехани-

ческий замок может работать с данной панелью без дополнительного блока пи-

тания.

Использовать питание 12В видеодомофона для электрозамка запрещено - оно

предназначено только для питания вызывной панели.

Встроенное реле управления замком обеспечивает замыкание контактов

(провода белый и коричневый) при подаче сигнала открывания двери с видео-

монитора.

■ Подключение комплекта (простая схема)

Если Вы используете только одну вызывную панель (входит в комплект), то

необходимо подключать ее к разъему монитора DOOR1 (Панель1), соблюдая со-

ответствие цвета и назначения соединительных проводов на мониторе и панели

(рис. 1). Если вы собираетесь использовать дополнительную вызывную панель (в

комплект не входит), то подключите ее к разъему DOOR2 (Панель2).

Разъёмы DOOR1 (Панель1) и DOOR2 (Панель2) имеют одинаковые функци-

ональные возможности.

Все соединения должны осуществ-

ляться только при выключенном

питании видеодомофона!!!

ВНИМАНИЕ: При подключении соблюдайте соответствие цвета и на-

значения соединительных проводов!

Таблица №4

№ контакта Цвет провода Сигнал

1 Красный 12В

2 Синий Аудио

3 Черный «Земля» (GND)

4 Желтый Видео

В комплект поставки входит специальный коннектор (5шт.) - четырехпро-

водный кабель длиной 20 см, с одной стороны имеет разъем для подключения к

видеомонитору, с другой - провода для подключения к соединительному кабелю,

идущему к вызывной панели. Коннектор показан на рисунке ниже:
