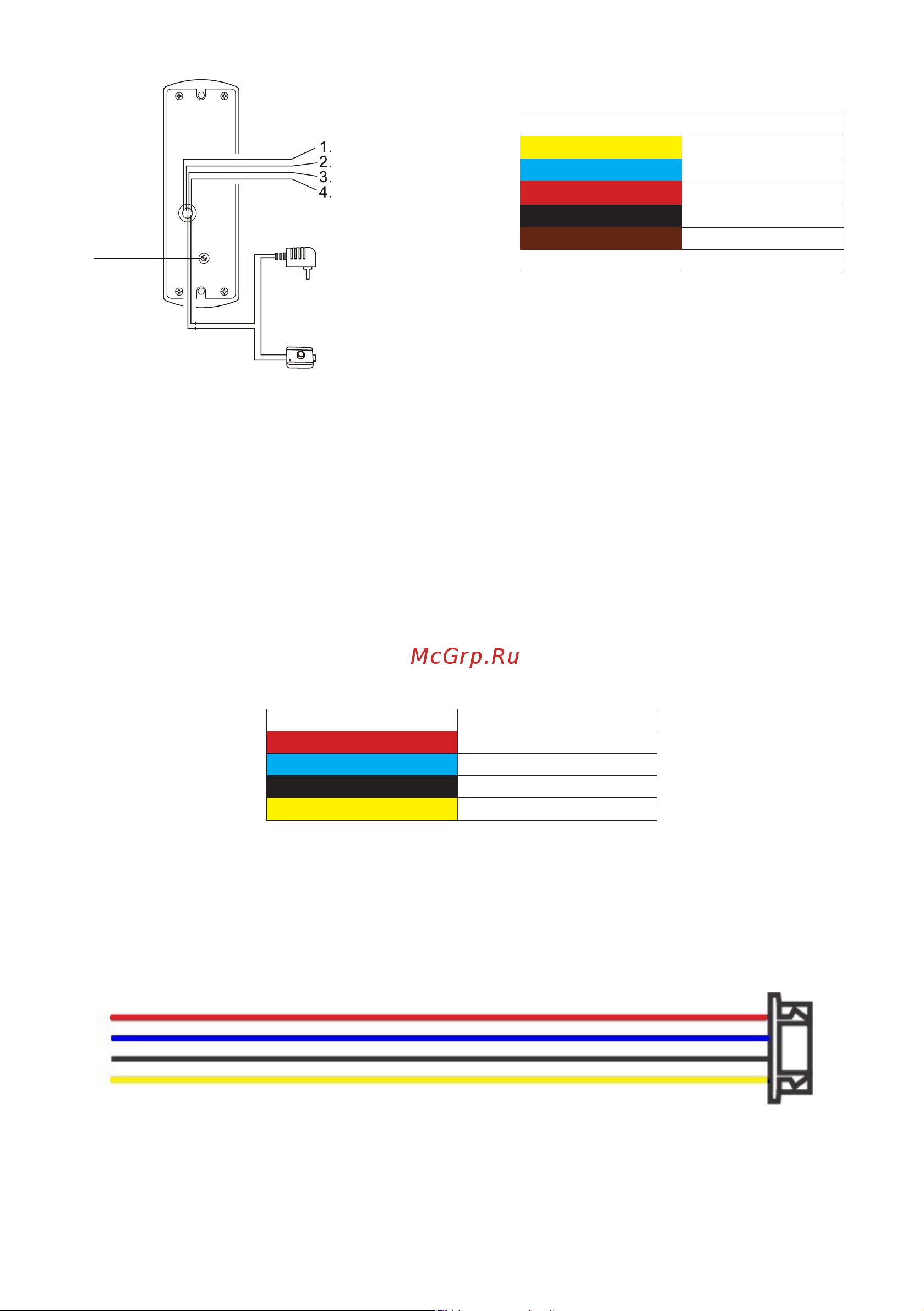

CTV CTV-DP1703 (CH) [10/30] Схема подключения
![CTV CTV-DP1703 (CH) [10/30] Схема подключения](/views2/1612273/page10/bga.png)
10
www.ctvcctv.ru
Красный
Ре
гулятор
звука
Адаптер питания
для эл. замка (не входи
т
в комплект поставки)
Эл. замок (не входит
в комплект поставки)
Желтый
Черный
Белый
Таблица 4
Цвет провода Сигнал
Желтый Видео
Синий Аудио
Красный 12В
Черный Общий
Коричневый Реле замка
Белый Реле замка
СХЕМА ПОДКЛЮЧЕНИЯ
■ Подключение вызывной панели
Вызывные панели подключаются к разъёмам DOOR1 и DOOR2. Также вме-
сто вызывной панели к этим разъёмам может быть подключен блок адаптера
подъездного домофона. Разъёмы имеют одинаковые функциональные возмож-
ности. Подключение производится согласно назначению проводов и их цвету,
указанным в таблице 5.
Таблица №5
Цвет провода Сигнал
Красный 12В
Синий Аудио
Черный Общий
Желтый Видео
В комплект поставки входит специальный коннектор (5шт.) - четырехпровод-
ный кабель длиной 20 см, с одной стороны имеет разъем для подключения к виде-
омонитору, с другой - провода для подключения к вызывной панели или клеммам
блока адаптера подъездного домофона. Коннектор показан на рисунке ниже:
ВНИМАНИЕ: При подключении соблюдайте соответствие цвета и назначе-
ния соединительных проводов!
