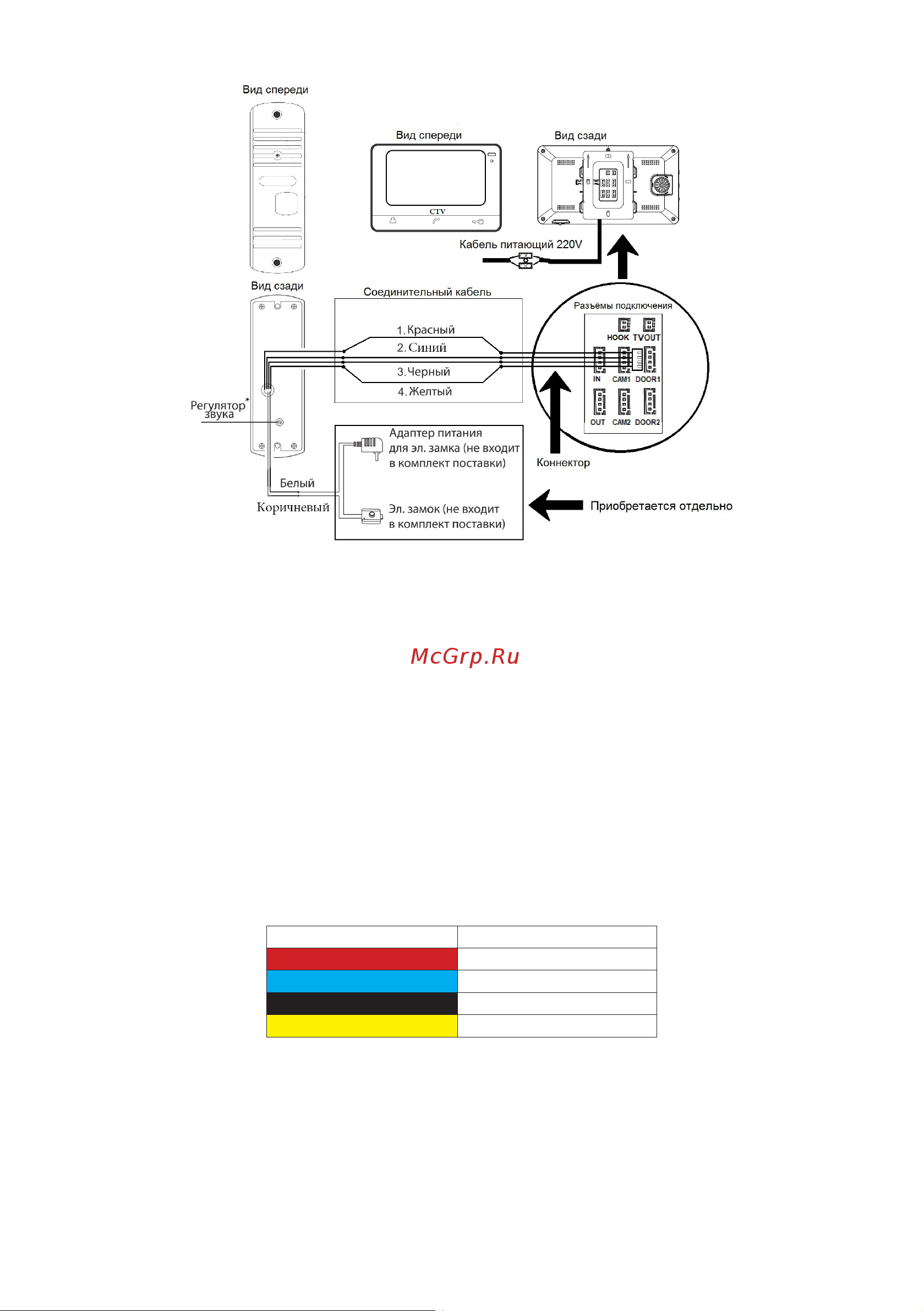

■ Подключение дополнительных устройств (расширенная схема)

Для подключения дополнительных мониторов и создания многоабонентской

системы понадобится приобрести до 3-х дополнительных мониторов и одну до-

полнительную вызывную панель. Максимальная ёмкость системы — 4 монитора

и 2 вызывных панели. При создании системы из нескольких мониторов один мо-

нитор следует назначить основным, a остальные подчиненными. Для этого необ-

ходимо в меню монитора, который вы хотите назначить основным, установить

режим «Основной» (Master), а на остальных - «Дополнительный» (Slave). Допол-

нительные мониторы подключаются к основному при помощи 4-х проводных

коннекторов из комплекта поставки к разъемам OUT (выходной разъём главного

монитора) и IN (входной разъём доп. монитора). Назначения контактов приведе-

ны в таблице 4 ниже:

Таблица №6

Цвет провода Сигнал

Красный Аудио

Синий «Земля» (GND)

Черный Данные

Желтый Видео

Также монитор поддерживает подключение двух дополнительных видеока-

мер наблюдения, двух датчиков тревоги и одного дополнительного монитора, на-

пример, обыкновенного телевизора с композитным видеовходом.

Для подключения видеокамер и датчиков тревоги используется 4-х провод-

ный коннектор из комплекта поставки, который следует подключить к разъёму

CAM1 или CAM2. Назначения контактов разъёма приведены в таблице 7 ниже:
