5
www.ctvcctv.ru

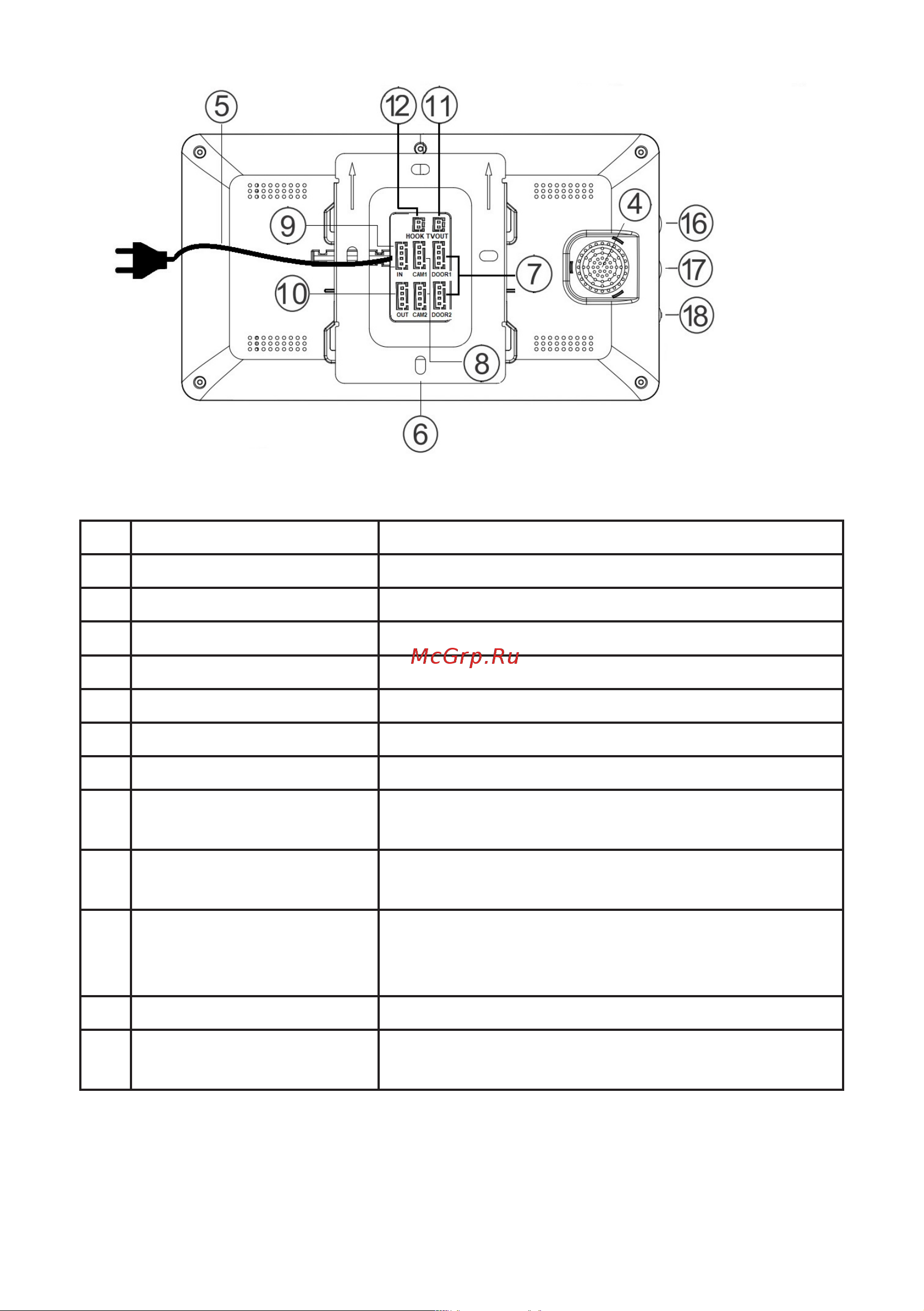

Таблица №1
Конструкция монитора
№ Наименование Описание
1 Индикатор питания Светится красным, если подано питание.
2 Микрофон Для голосовой связи с посетителем.
3 ЖК дисплей Изображение от видеоисточников.
4 Динамик Для воспроизведения звука.
5 Шнур питания 220В Для подключения к сети питания 220В.
6 Монтажная пластина Для крепления видеомонитора на стену.
7 Разъёмы DOOR1,2 Для подключения вызывных панелей.
8 Разъёмы CAM1,2
Для подключения дополнительных видеокамер
и датчиков тревоги.
9 Разъём IN
Для подключения к основному монитору в
системе (система из нескольких мониторов).
10 Разъём OUT
Для подключения дополнительного домофон-
ного монитора (система из нескольких мони-
торов).
11 Разъём TV OUT Для подключения внешнего монитора или ТВ.
12 Разъём Hook
Для подключения блока адаптера подъездного
домофона
