СХЕМА ПОДКЛЮЧЕНИЯ

■ Подключение вызывной панели (в комплект не входит)

Вызывные панели подключаются к разъёмам DOOR1 и DOOR2. Также вместо

вызывной панели к этим разъёмам может быть подключен блок адаптера подъ-

ездного домофона. Разъёмы имеют одинаковые функциональные возможности.

Подключение производится согласно назначению проводов и их цвету, указан-

ным в таблице 3.

№ контакта Цвет провода Сигнал

1 Красный 12В

2 Синий Аудио

3 Черный «Земля» (GND)

4 Желтый Видео

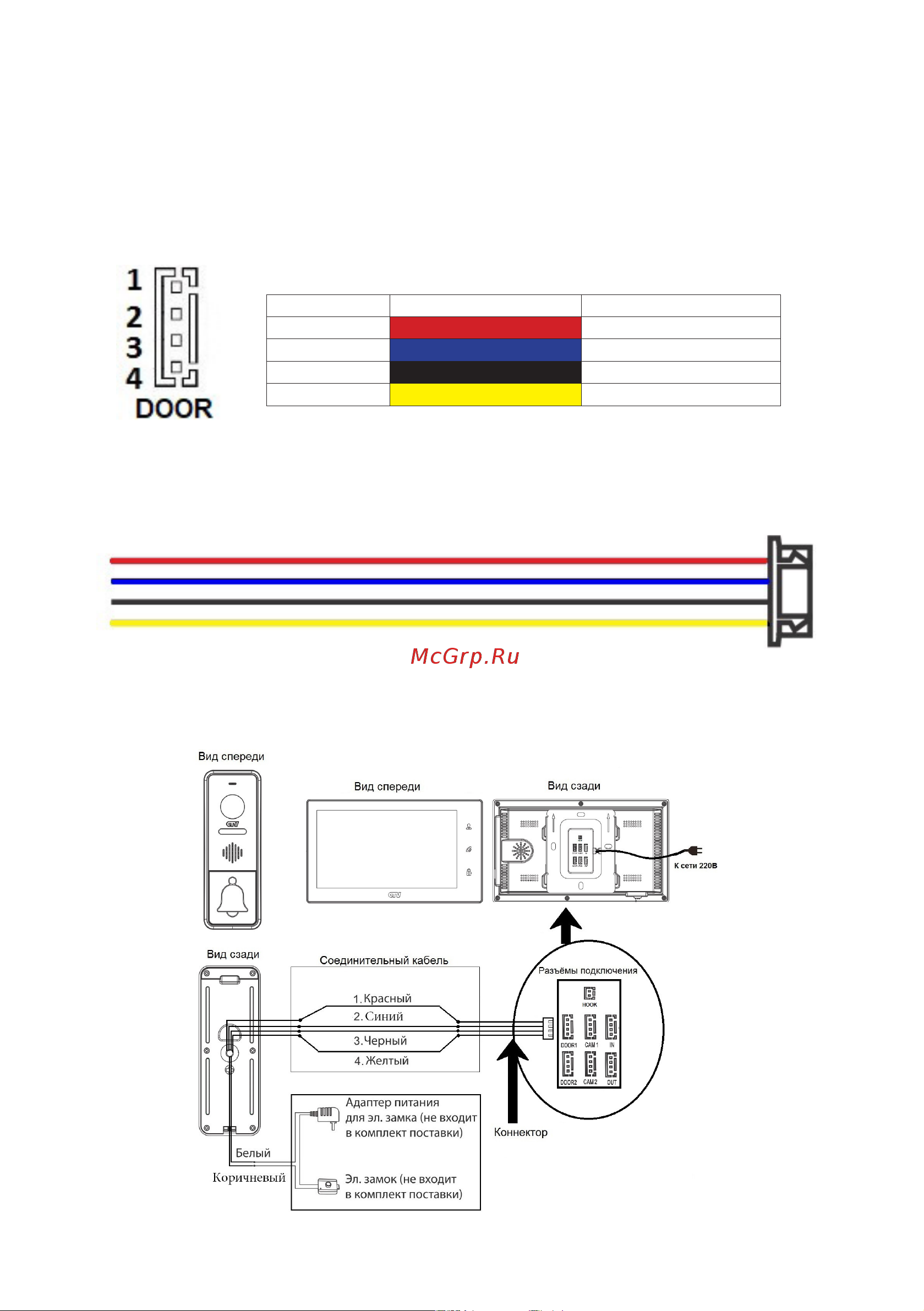

В комплект поставки входит специальный коннектор (5шт.) - четырехпроводный

кабель длиной 20 см, с одной стороны имеет разъем для подключения к видео-

монитору, с другой - провода для подключения к вызывной панели или клеммам

блока адаптера подъездного домофона. Коннектор показан на рисунке ниже:

Таблица №3

ВНИМАНИЕ!

При подключении соблюдайте соответствие цвета и назначения соединительных

проводов!
