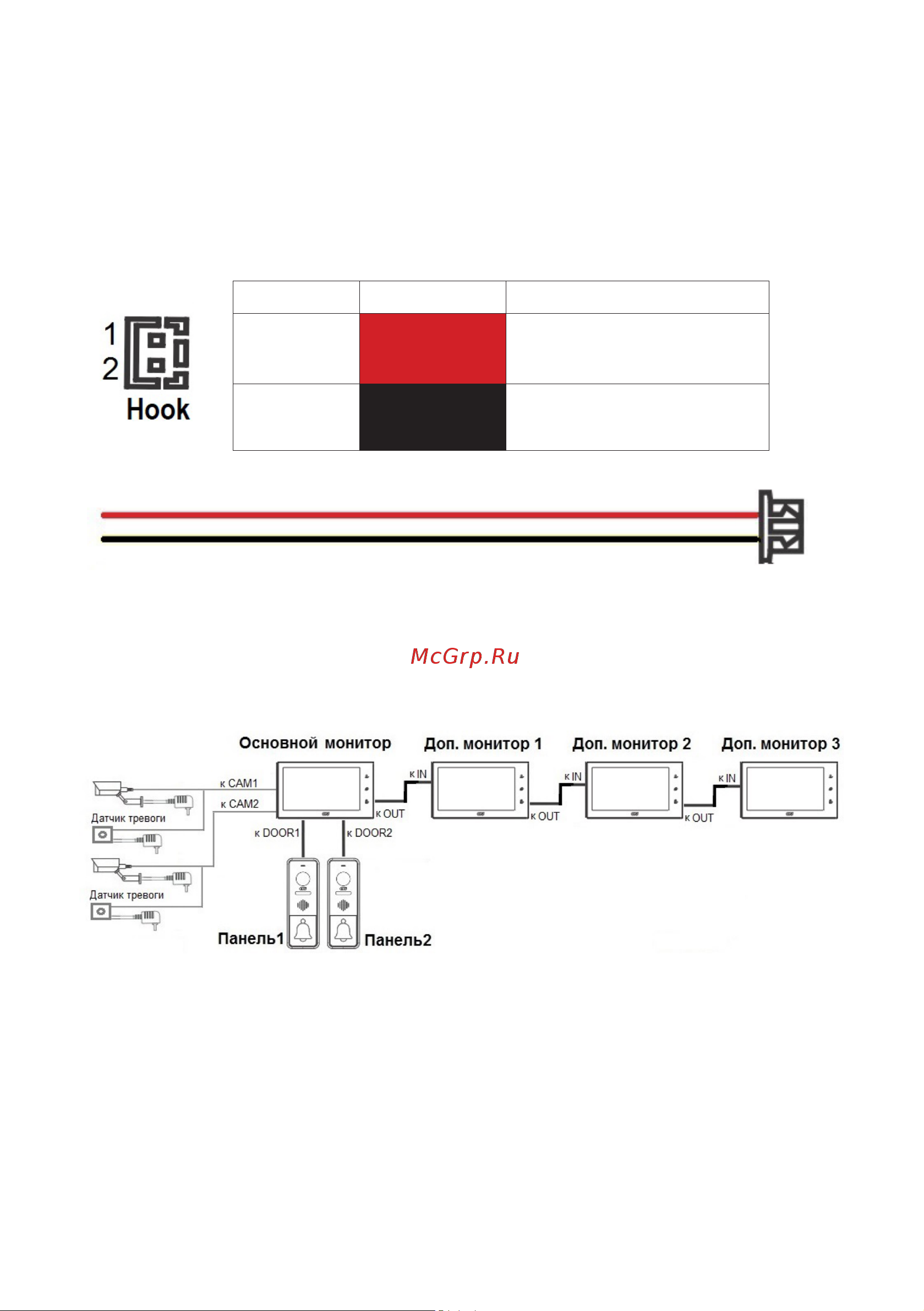

Структурная схема подключения дополнительных устройств приведена на ри-

сунке ниже:

Вызывные панели подключаются только к основному монитору.

Корректная работа мониторов в единой сети гарантируется только в том случае,

если используются одинаковые мониторы.

Подключение всех устройств следует производить только при отключенном пи-

тании монитора!

Разъём Hook используется для подключения блока адаптера подъездного домо-

фона, если у этого адаптера имеется вход для приёма сигнала Hook. Управление

при помощи сигнала Hook обеспечивает более корректную работу системы «мо-

нитор - подъездный домофон». Для подключения используется 2-х проводный

коннектор из комплекта поставки, который следует подключить к разъёму Hook.

Назначения контактов разъёма приведены в таблице 6 ниже:

Таблица №6

№ контакта Цвет провода Сигнал

1 Красный

Выход сигнала Hook (ко

входу Hook блока адаптера

подъездного домофона)

2 Черный «Земля» (GND)
