Infrasonic WINDY6 [5/24] Задняя панель

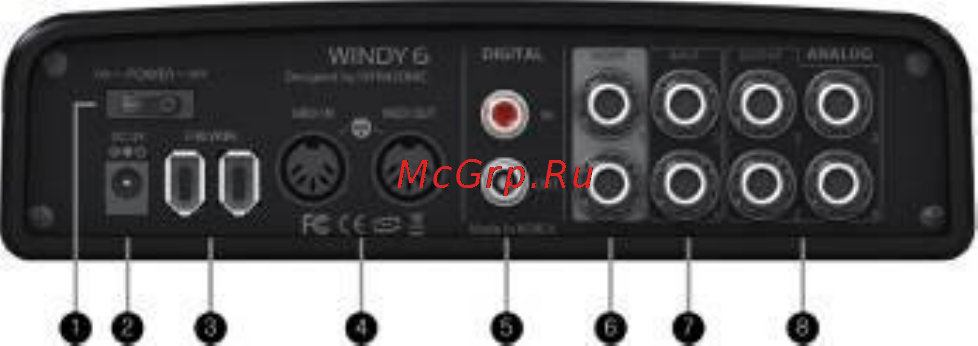

■ Задняя панель

1. Выключатель питания

2. Разъем внешнего блока питания - Подключение к прилагаемому адаптеру постоянного тока

- Примечание: Если у вас 4-контактный разъем FireWire, каким обычно оснащаются портативные

компьютеры, питание через него подаваться не может. Потребуется внешний источник питания.

3. Порт IEEE 1394a (FireWire)

- Обеспечивает подключение Windy6 к компьютеру с помощью прилагаемого в 6-контактного кабеля

IEEE1394a (FireWire).

Можно подключить и использоваться еще два устройства Windy6, создав конфигурацию из нескольких

устройств

. (Потребуется внешний источник питания.)

4. Порт ввода-вывода MIDI - Windy6 обеспечивает 16 каналов ввода-вывода MIDI

5. Разъем ввода-вывода S/PDIF 5/6

- Интерфейс Windy6 снабжен входом и выходом для передачи цифровых данных S/PDIF (коаксиальный).

6. Разъем вставки для входов 1/2

- Гнездо для последовательного включения источников внешних эффектов, таких как компрессоры, в разрыв

входных каналов 1/2 (кончик: посыл; кольцо: возврат).

7. Разъем входов 3/4

- Аналоговый симметричный входной разъем TRS

8. * Серво-симметричный разъем TRS для выходов 1/2/3/4

- 4 выходных гнезда встроенной серво-симметричной схемы; уровень сигнала регулируется автоматически

как при симметричном, так и при несимметричном выходных соединениях.
