1. Типичный симметричный выход

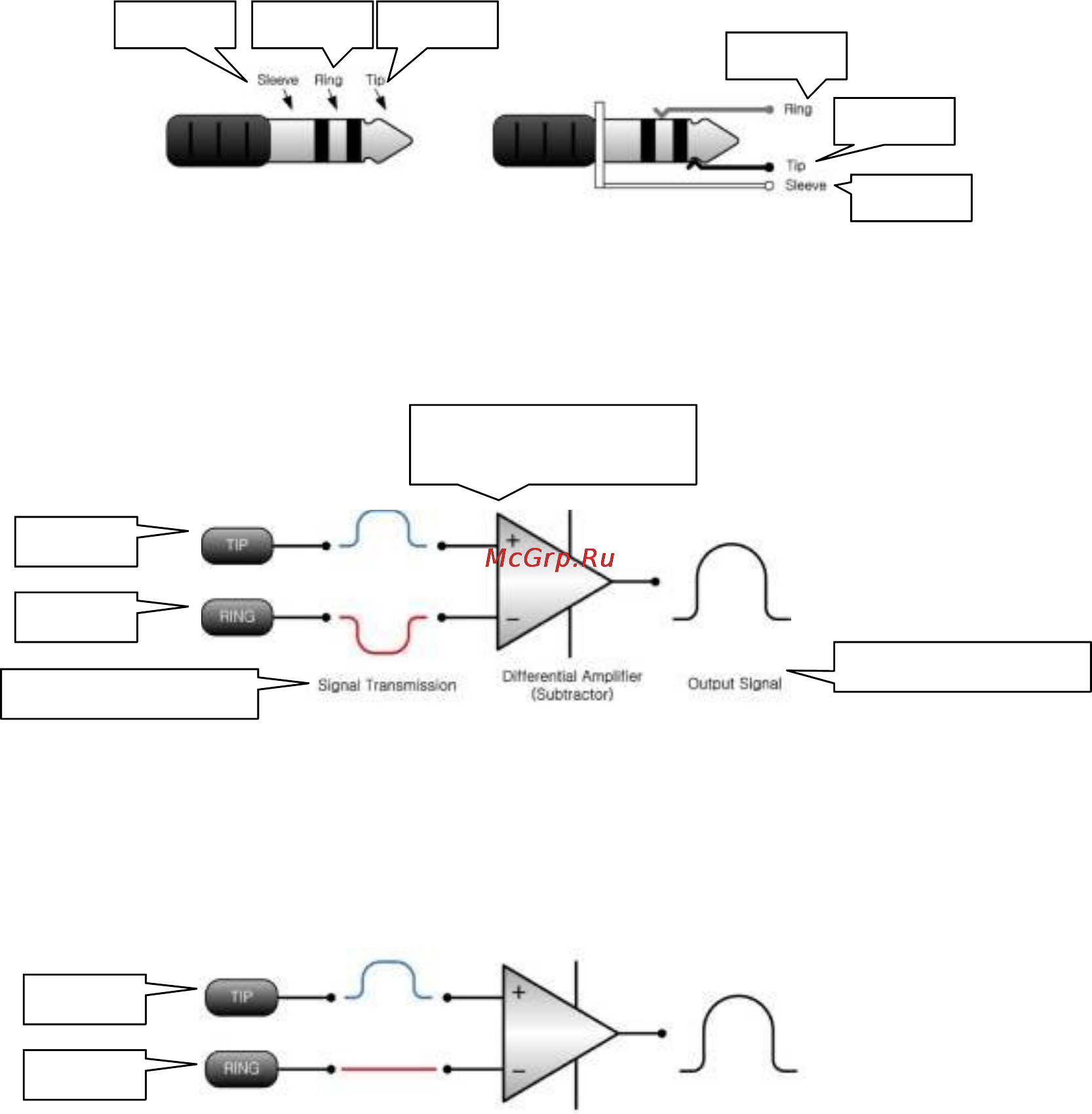

Рис.1 Симметричный разъем

Симметричный выходной сигнал передается вместе со своим сигналом инвертированной фазы (КОЛЬЦО), и

уровень выходного сигнала будет дважды усиливаться дифференциальным усилителем

Рис.2 Схема прохождения симметричного сигнала

Если симметричный выход соединен с несимметричным разъемом, фактическое внутреннее соединение

будет осуществляться только через КОНЧИК и Рукав, так что уровень выходного сигнала будет такой же, как

на КОНЧИКЕ разъема. Это означает, что уровень выходного сигнала составляет половину (

-6 дБ) от уровня

симметричного выхода. (Рис3.) Такая потеря уровня сигнала оказывает большое влияние не только на

уровень шума, но и на настройки уровня между элементами оборудования.

Рис 3. Несимметричный выходной сигнал при симметричном соединении
