10.
Электрический инфракрасный обогреватель
RU
ПРИМЕЧАНИЕ:
Дефектом не является изменение цвета краски на стенке кор-
пуса обогревателя, обращённой к потолку, и изменение цвета
излучающих пластин.

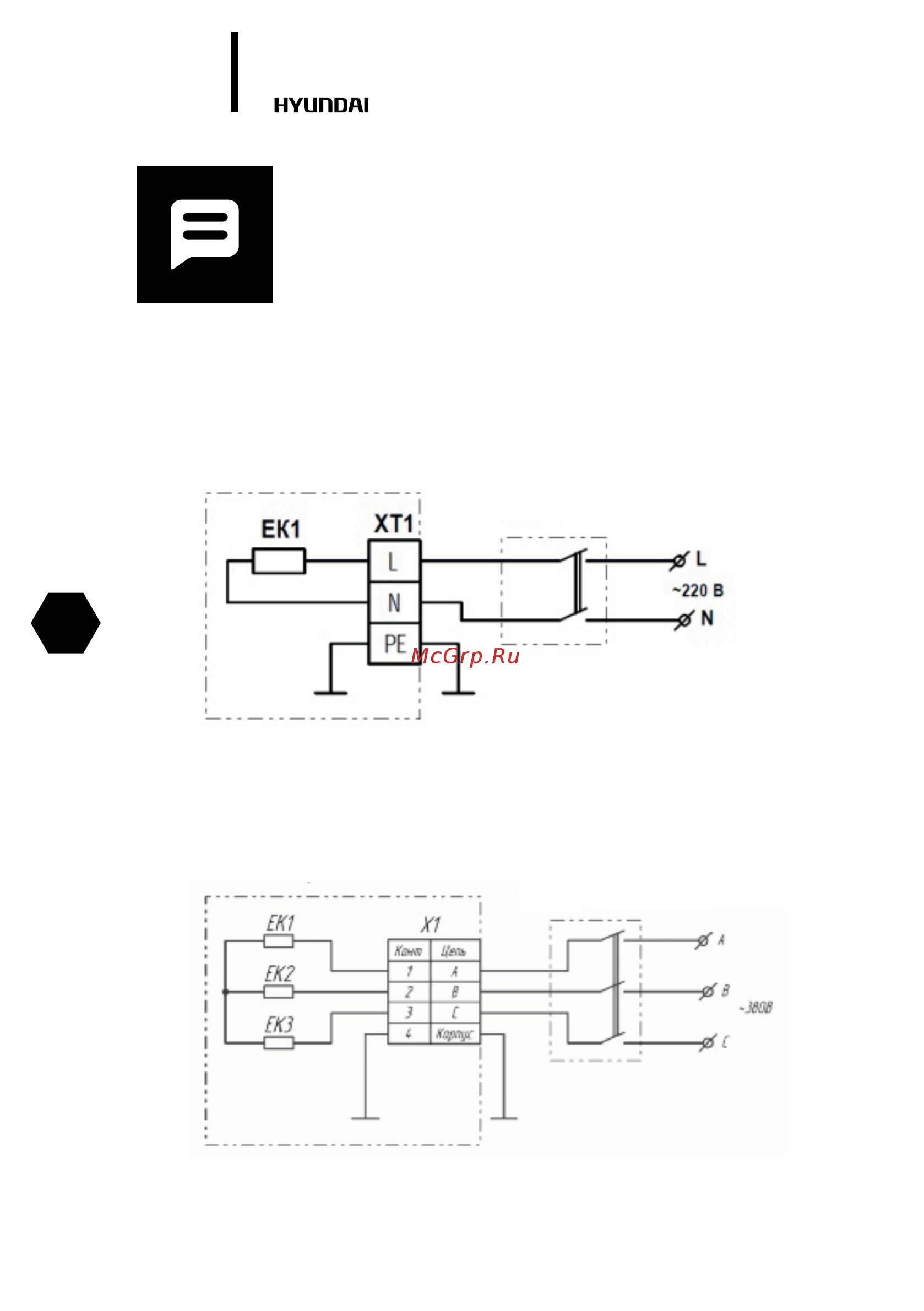

7. ПРИНЦИПИАЛЬНАЯ ЭЛEКТРИЧЕСКАЯ СХЕМА
Рис. 4
Для моделей H-HC2-06-UI696, H-HC2-08-UI689, H-HC2-10-UI691, H-HC2-15-UI697,
H-HC2-20-UI692
Для моделей H-HC2-30-UI693, H-HC2-40-UI694
Рис. 5
ЕК1 − ТЭН
ХТ1 − колодка клеммная
ЕК1/ ЕК2/ ЕК3 − ТЭН
ХТ1 − колодка клеммная
Обогреватель Разъединитель S1 “0–I“ −
автоматический выключатель
Обогреватель Разъединитель S1 “0–I“ −
автоматический выключатель
