Электрический инфракрасный обогреватель

ВНИМАНИЕ!

Работы по монтажу инфракрасного обогревателя и подклю-

чению его к электрической сети должны производить только

квалифицированные специалисты в соответствии с «Правилами

устройства электроустановок» и «Правилами техники безопасно

сти при эксплуатации электроустановок».

4. СБОРКА И УСТАНОВКА

1. Подвесьте и закрепите обогреватель на установленных крепёжных элементах.

2. Раскройте заводскую упаковку и аккуратно извлеките из неё прибор и монтажный

комплект.

3. С помощью винтов, перевернув обогреватель пластиной вниз, прикрепите кронштейны

к корпусу обогревателя.

4. В соответствии с рис. 3 и таблицами 3 определите место установки обогревателя на

потолке или потолочных конструкциях с соблюдением минимальных расстояний от

предметов и минимального расстояния от пола.

5. Удерживая вручную, установите обогреватель с кронштейнами в возможном месте

размещения и по отверстиям в кронштейне, после чего разметьте места для установки

крепёжных элементов (в комплект поставки не входят) в элементах конструкции, к которым

подвешивается обогреватель. Также допускается, используя измерительный инструмент,

снять размеры между осями отверстий для крепления в кронштейне и отложить их на

элементе конструкции.

6. Открутите винты, снимите кронштейны с обогревателя и закрепите их, с помощью

крепежа в элементе конструкции, по отмеченным местам.

6. Удерживая обогреватель, навесьте его на закреплённые кронштейны и затяните винты.

модель А, мм B, мм L, мм

H-HC2-06-UI696 610 125 990

H-HC2-08-UI689 780 125 1180

H-HC2-10-UI690 1200 125 1620

H-HC2-15-UI697 1200 125 1620

H-HC2-20-UI691 1200 250 1620

Таблица 2

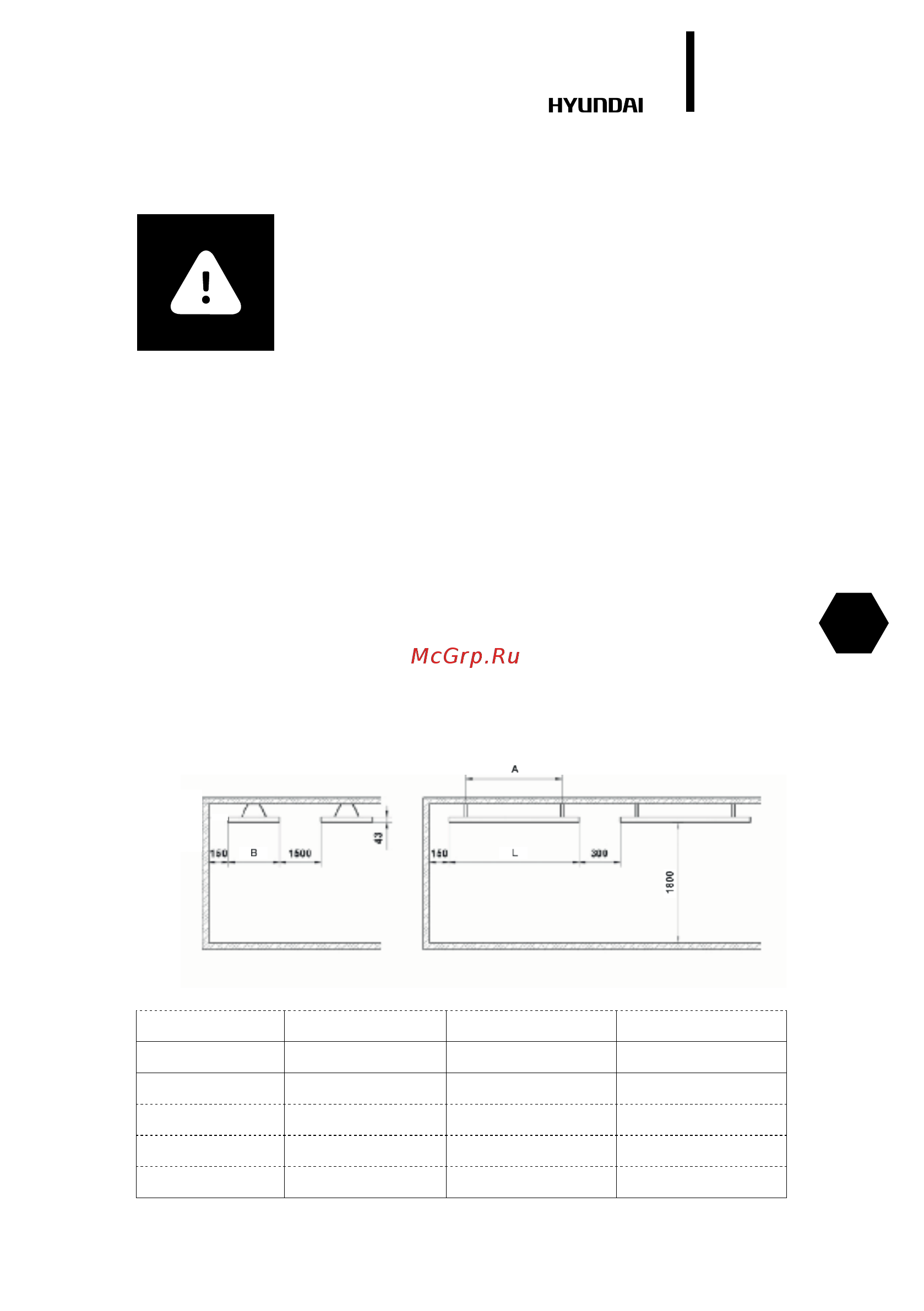

Рис. 2

Модели H-HC2-06-UI696, H-HC2-08-UI689, H-HC2-10-UI690, H-HC2-15-UI697,

H-HC2-20-UI691
