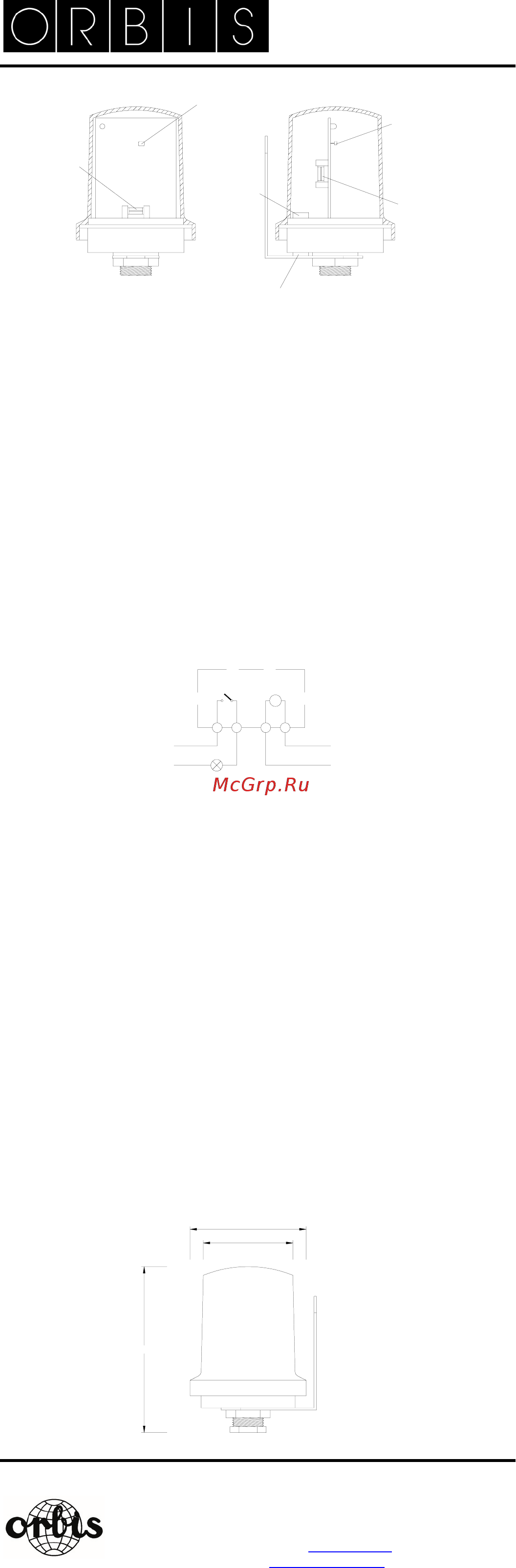

ORBIFOT
M
∼
N
L
Предох
ранитель
Датчик
Потенциометр
Защитная
крышка
Сенсор
Предохранитель
ORBIFOT
ФОТОРЕЛЕ
ИНСТРУКЦИЯ
Описание:
Фотореле ORBIFOT, управляет интегрированным реле в зависимости от уровня
освещенности.
Устройство сравнивает окружающее освещение с установленным уровнем;
если принятое значение - меньше установленного, устройство срабатывает.
Когда увеличивается освещение, до уровня выключения, устройство срабатывает
с некоторой задержкой.
Установка:
Внимание: установка и сборка устройства должна выполняться
квалифицированным монтажником.
При разработке наших
изделий мы предъявляем высокие требования к
устойчивости электронных частей приборов к помехам.
- В единичных случаях требуются дополнительные действия для устранения
влияния помех, например, встраивание таких устройств, как:
- варистор
- RC цепь
- диод разрядной цепи, для снятия перенапряжения
Монтаж:
Настенный монтаж.
Избегайте прямого попадания солнечного освещения (используйте козырек).
Схема подключения:
Настройка:
Когда есть необходимое освещение для активации, поверните потенциометр
налево до упора. Теперь поворачивайте направо до тех пор пока не загорится
датчик контроля, и в итоге фотореле автоматически настроено на OFF.
Датчик выключается с задержкой, это делается для того, чтобы избежать
ложного срабатывания (молния, автомобильные фары и т.д.)
Если произошло отключение
на 20 секунд, цепь освещения в течение 25 секунд
активизируется, независимо от освещения. После этого все возвращается в
исходное состояние.
Технические характеристики:
Напряжение питания 230 V∼ 50-60 Hz
Мах. нагрузка 10 А 250 ~
Рекомендуемая мах. нагрузка
Лампы накаливания 800 Вт
Люминесцентные без компенсации 360 VA
Флюросцентные не подходят
Галогенные низкого напряжения 600 VA
Галогенные (230 V ~) 800 Вт
Лампы энергосберегающие не подходят
Потребление 8 VA (1Вт приблиз.)
Тип датчика Сульфат кадмия
Чувствительность 5-1000 люкс логарифм.
Задержка на отключение 25 секунд
Рабочая температура -25 C до +50 C
Тип защиты IP 65 в соот. с EN 60529
Класс защиты II
Габариты:
01/12.2011 A016.13.53259
ORBIS TECNOLOGÍA ELÉCTRICA, S.A.
Lérida, 61 E–28020 MADRID
Teléfono:+ 34 91 5672277; Fax:+34 91 5714006
E-mail: info@orbis.es
http://www.orbis.es
Ø105
Ø85
147
