3. Комплектность

3.1 Гравёр поставляется в продажу в следующей комплектации*:

Гравёр 1

Набор рабочих насадок 1

Гибкий вал 1

Телескопическая стойка с онованием 1

Упаковка 1

Руководство по эксплуатации 1

*в зависимости от поставки комплектация может меняться

4. Общий вид и устройство гравёра

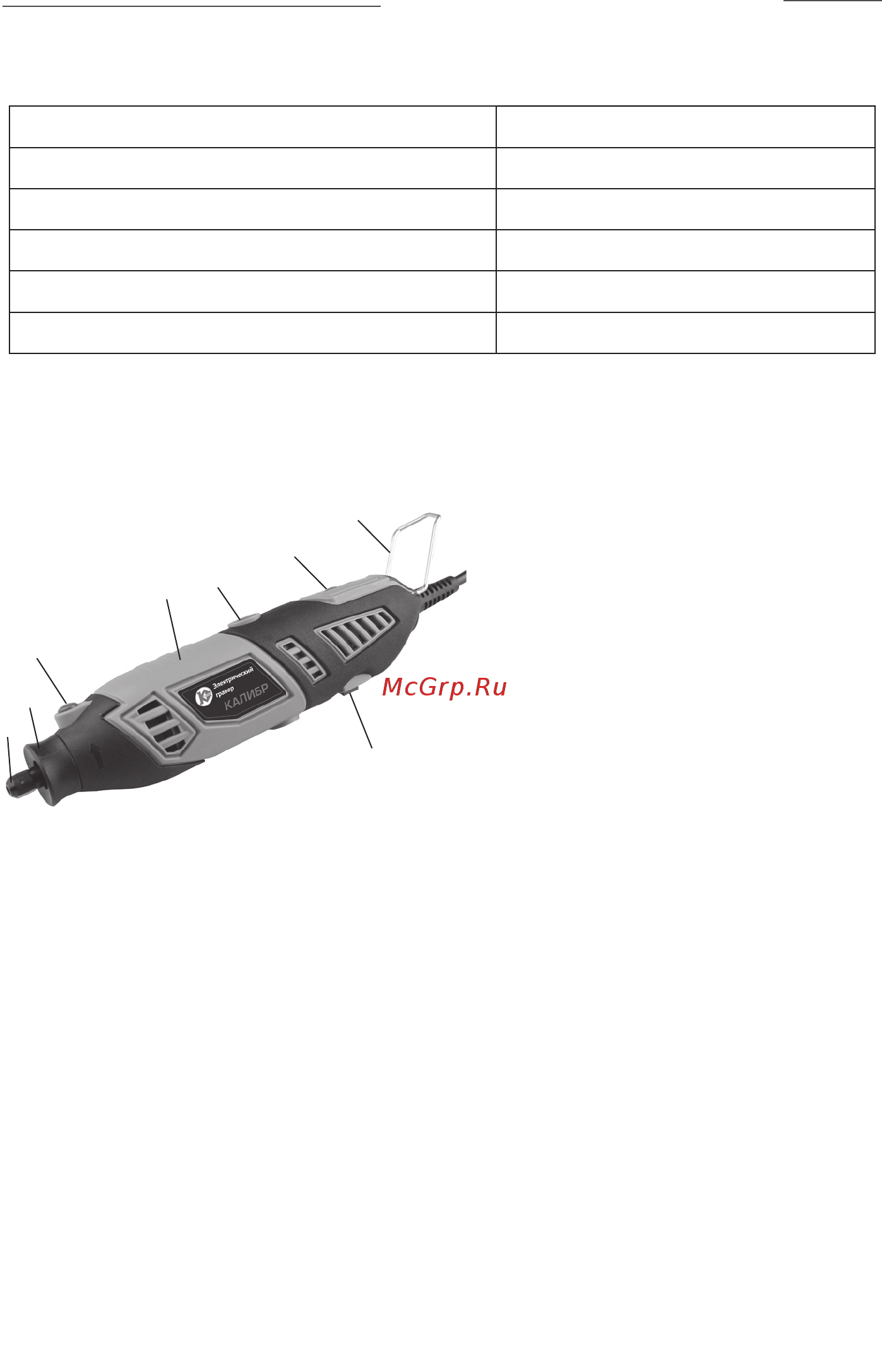

4.1 Общий вид гравёра схематично представлен на рис. 1

4.2 Устройство гравёра

Электродвигатель расположен в пластиковом корпусе (рис.1 поз.7), состо-

ящем из двух половин. Выключатель гравёра (рис.1 поз.1) имеет два фиксиро-

ванных положения: «I» - включено и «0» - выключено. Диск регулятора оборотов

(рис.1 поз.4) изменяет скорость вращения патрона в пределах от 8000 до 35000

об/мин.

рис. 1

1 – выключатель

2 – кнопка стопора вала

3 – цанговый патрон

4 – регулятор оборотов

5 – гайка пластиковая

6 – крышка щёткодержателя

7 - корпус; 8 - крюк
