AEROPRO Руководство по эксплуатации
4
EAC ТР ТС
4. Общий вид и устройство инструмента

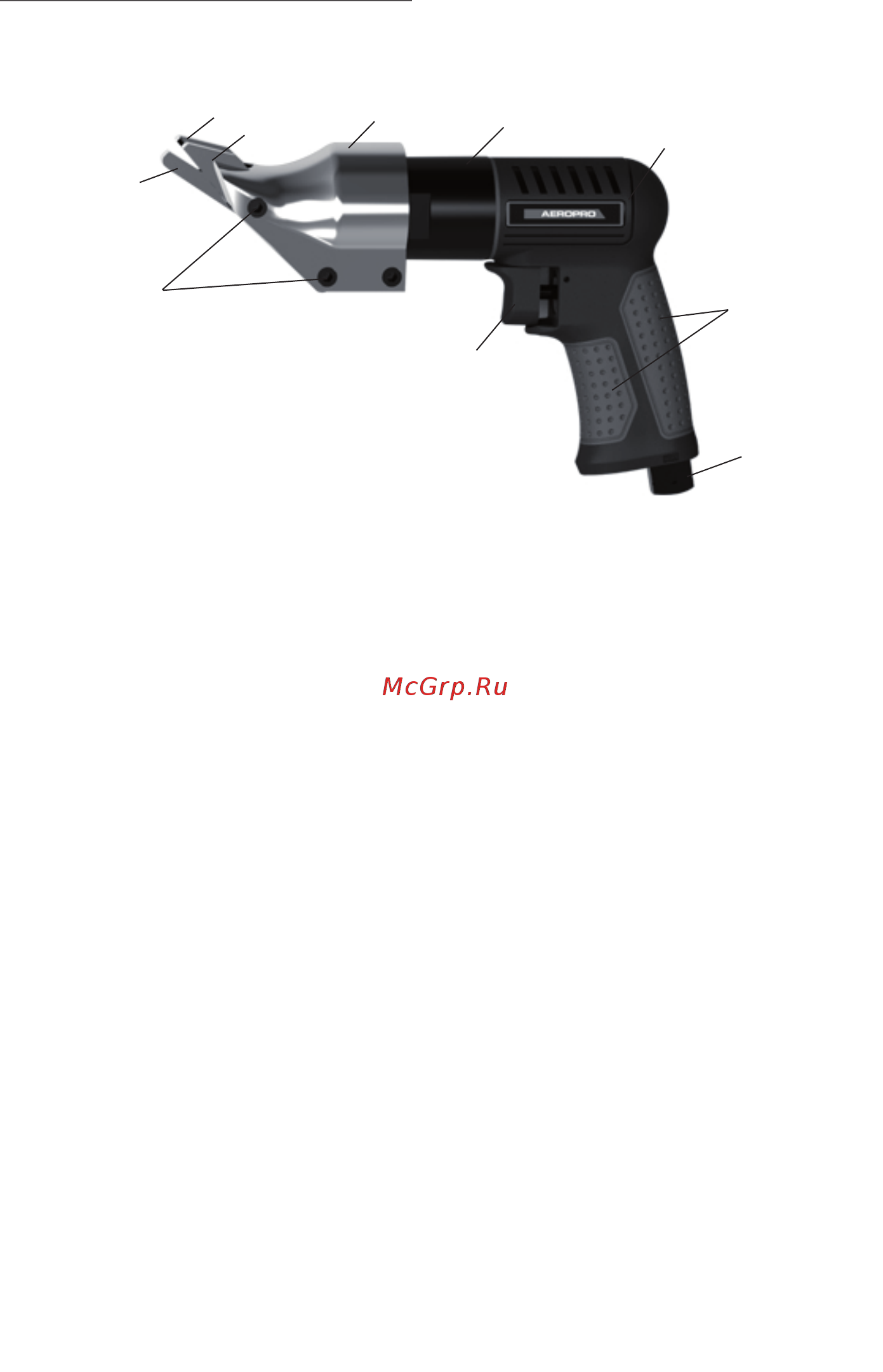

4.1 Общий вид ножниц схематично представлен на рис. 1
4.2 Устройство ножниц
Основные элементы ножниц расположены в жёстко соединённых корпу-
сах. Приводной механизм подвижного ножа - в корпусе ножниц (рис.1 поз.4),
планетарный редуктор - в корпусе (рис.1 поз.5), ротационный пневмодвигатель
и пусковой механизм - в корпусе-рукоятке (рис.1 поз.6). Рукоятка закрыта на-
кладками (рис.1 поз.7) из виброгасящего материала. В нижней части рукоятки
находятся штуцер подвода сжатого воздуха (рис.1 поз.8).
В металлический корпус ножниц (рис.1 поз.4) крепятся верхние, неподвиж-
ные: правое (рис.1 поз.2) и левое (рис.1 поз.3) лезвия и нижнее (рис.1 поз.1),
подвижное лезвие.
Включение ножниц осуществляется нажатием на курок включения (рис.1
поз.9), расположенный в передней части рукоятки. Отпущенный курок, пружи-
ной возвращается в исходное положение выключено (прекращена подача
сжатого воздуха).
5. Инструкция по технике безопасности
5.1 Общие указания мер безопасности
Перед использованием ножниц внимательно ознакомьтесь с руководством
по эксплуатации. Данное руководство храните в надёжном месте, доступным
при первой необходимости. Ножницы предназначены для использования толь-
1 нижнее подвижное лезвие; 2 правое неподвижное лезвие; 3 левое
неподвижное лезвие; 4 корпус ножниц; 5 корпус планетарного редуктора;
6 корпус - рукоятка; 7 накладки рукоятки; 8 штуцер входной; 9 курок
включения: 10 винты крепления лезвий.
1
2
3
4
5
6
7
8
9
10
рис. 1
