Stalex HPPC-8 [8/26] Гидравлическая схема
![Stalex HPPC-8 [8/26] Гидравлическая схема](/views2/1628342/page8/bg8.png)
При замене или добавлении гидравлической жидкости используйте только
высококачественное гидравлическое масло.

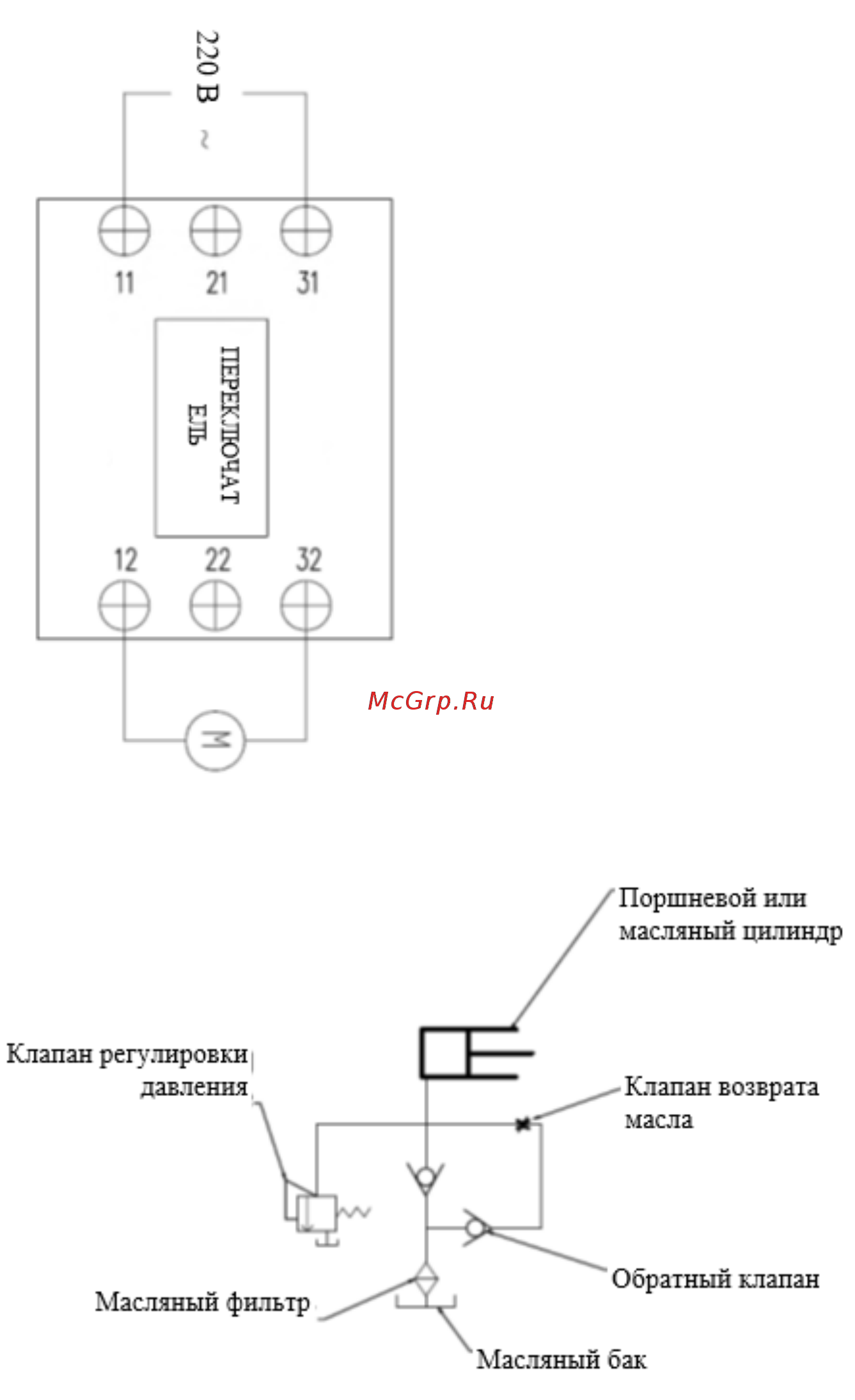

Электрическая схема
Для питания станка используется источник – 1 фаза, 220 вольт 50Гц.
Гидравлическая схема
