HPPC-8 (арт. QG8C)

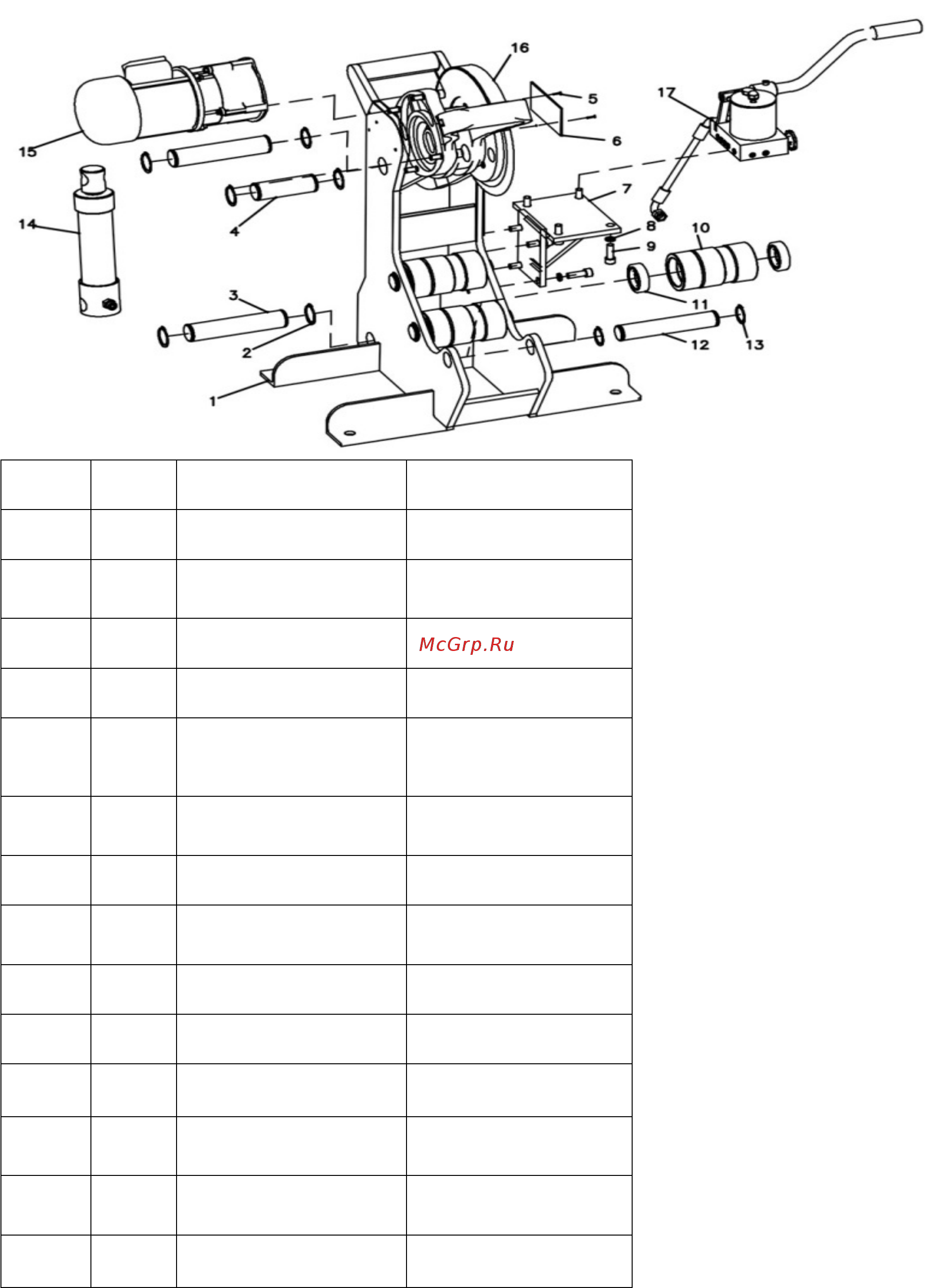

Деталировочный чертёж гидравлического приводного труборезного станка (перечень запасных
частей)
Детали машинного блока Machine Body (109) – 75100
С/Н
Исх.
№
Наименование товара
Описание
1
75120
.
Машинный блок
Каркас
2
02528
.
Стопорное кольцо
вала 28 (6)
Стопорное кольцо
3
75114
.
Опорный вал I d=28(2)
Штанга
4
75110
.
Опорный вал
Штанга
5
05020
.
Заклепка с
фирменным знаком
BL22×10 (2)
Пистон
6
75122
.
Заводская табличка
трубореза
Номерная табличка
7
75118
.
Опора насоса
Опора насоса
8
02108
.
Уплотнительное
кольцо 8 (8)
Уплотнитель
9
01455
.
Винт M8×25 (8)
Винт M8×25 (8)
10
75116
.
Ролик (3)
Валик
11
03614
.
Подшипник 6005-2RZ
(6)
Опора
12
75112
.
Ось длинного ролика
d=25 (3)
Штифт валика
13
02525
.
Стопорное кольцо
вала 25 (6)
Стопорное кольцо
14 75400
Гидроцилиндр в
сборке
Цилиндр в сборке
