Разборка
Разборка системы удаления пыли требуется только для замены двигателя или
компонентов вентилятора. Выключатель двигателя может быть заменен без
снятия двигателя.

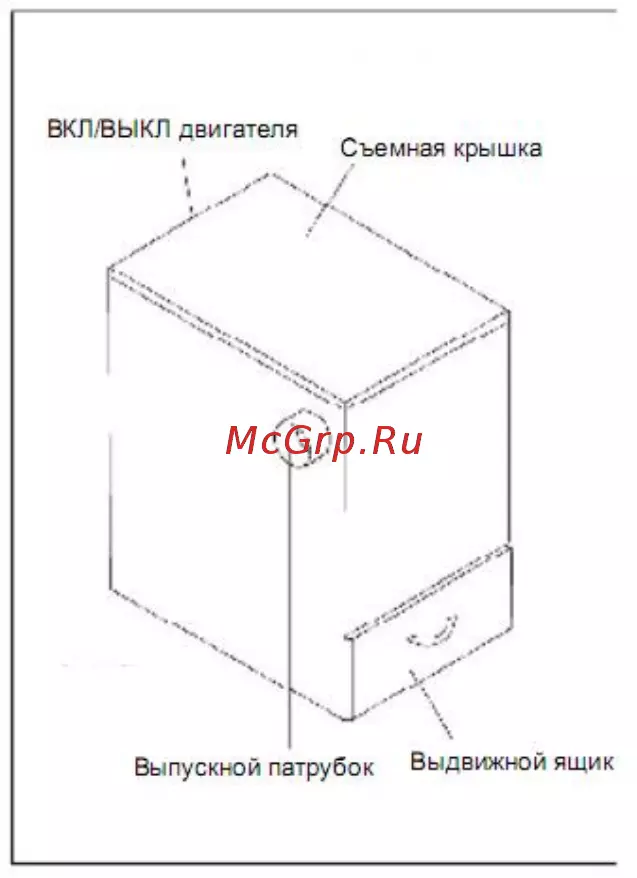

1. Снять выдвижной ящик (2) и крышку (4) с основания (1).
2. Снять крышку фильтра (5) и фильтр (6). При необходимости заменить фильтр.
3. Отвернуть пять гаек (10) и снять пружинные шайбы (11) со шпилек на задней
части основания (1).
4. Отвернуть четыре гайки (12) и снять пружинные шайбы (13) с винтов (14).
Извлечь винты (14) из корпуса вентилятора. Отделить опорную панель
двигателя (9) (с вентилятором и двигателем) от основания (1).
5. Отвернуть пять гаек (17), снять пружинные шайбы (18) и винты (19), которые
крепят корпуса вентилятора.
6. С помощью плоского инструмента отделить внешний корпус вентилятора (16) от
внутренней части корпуса вентилятора (24).
7. С помощью шестигранного ключа ослабить установочный винт (22). Снять
вентилятор (21) с вала двигателя (25). Снять шпонку (23) с вала двигателя.
8. Использовать шлицевую отвертку, чтобы зафиксировать винты (28) (во
внутреннем корпусе). Отвернуть четыре гайки (26) и снять пружинные шайбы
(27) от винтов (28) на монтажных креплениях двигателя.
Сборка
Сборка производится в обратной последовательности разборки. Во время сборки
соблюдать следующие правила:
1. Установить двигатель (25) и внутренний корпус вентилятора (24) на задней
панели; убедиться, что канал вентилятора обращен вниз.
2. Убедиться, что защитная скоба (20) установлена в канал вентилятора.
3. Собрать корпусы вентилятора (16 и 24). Провернуть вентилятор (21) вручную,
чтобы проверить трение. Отрегулировать вентилятор по мере необходимости.
4. Используя отвертку, выровнять отверстия под винты в наружном корпусе
вентилятора (16), прокладку (15) и во внутренней панели основания (1).
5. Установить опорную панель (9) на пять шпилек в задней части основания (1).
6. Подключите электропитание и проверьте работу системы.
V. Электрическая часть
ПРЕДУПРЕЖДЕНИЕ: Для соответствия различным требованиям доступны
различные электрические конфигурации. Каждое изделие проходит испытания на
заводе-изготовителе перед отгрузкой, параметры изделия указываются на кабеле
питания. ОДНАКО, перед попыткой изделия необходимо убедиться, что:
1. Электрические характеристики сети соответствуют требованиям двигателя.
2. Проводка соответствует требованиям.
3. Линия питания изделия оснащена предохранителем с задержкой по времени или
автоматическим прерывателем с номинальным током немного превышающим
ток полной нагрузки двигателя.
ПРЕДУПРЕЖДЕНИЕ: К работам по обслуживанию электрической части изделия
допускается только квалифицированный электротехнический персонал.
Обслуживание электрической части изделия должно осуществляться в
соответствии с действующими нормами и правилами.
