8. Монтаж механической части

Дополнительная информация по монтажу оборудования приведена в

Кратком руководстве (Quick Guide).

8.1 Установка насоса

Шаг Действие

Стрелки на корпусе насоса указывают направление потока

перекачиваемой жидкости. См. рис. 2.

Установите насос, используя комплект прокладок, которые

поставляются в комплекте с насосом. См. рисунок 3.

При монтаже насоса между трубой и каждым из патрубков

установите уплотнение.

Важно! Расположение насоса должно быть таким, чтобы вал

двигателя насоса был расположен горизонтально. На рисунке

4 изображён пример правильного монтажа (верхний ряд

рисунка) и пример неправильного монтажа (нижний ряд

рисунка).

3. Плотно закрутите гайки. См. рис. 5.

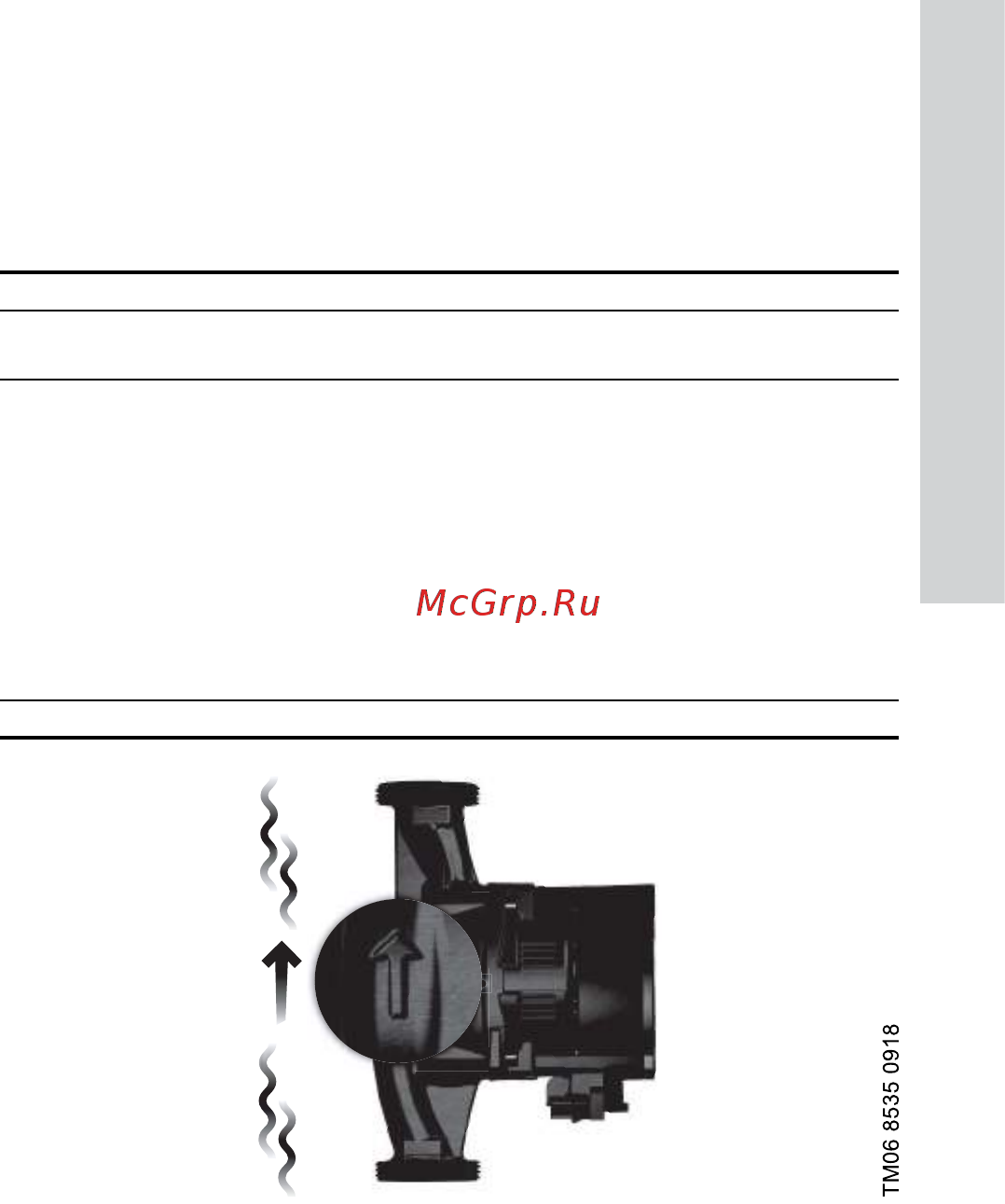

Рис. 2 Направление потока
