Русский (RU)

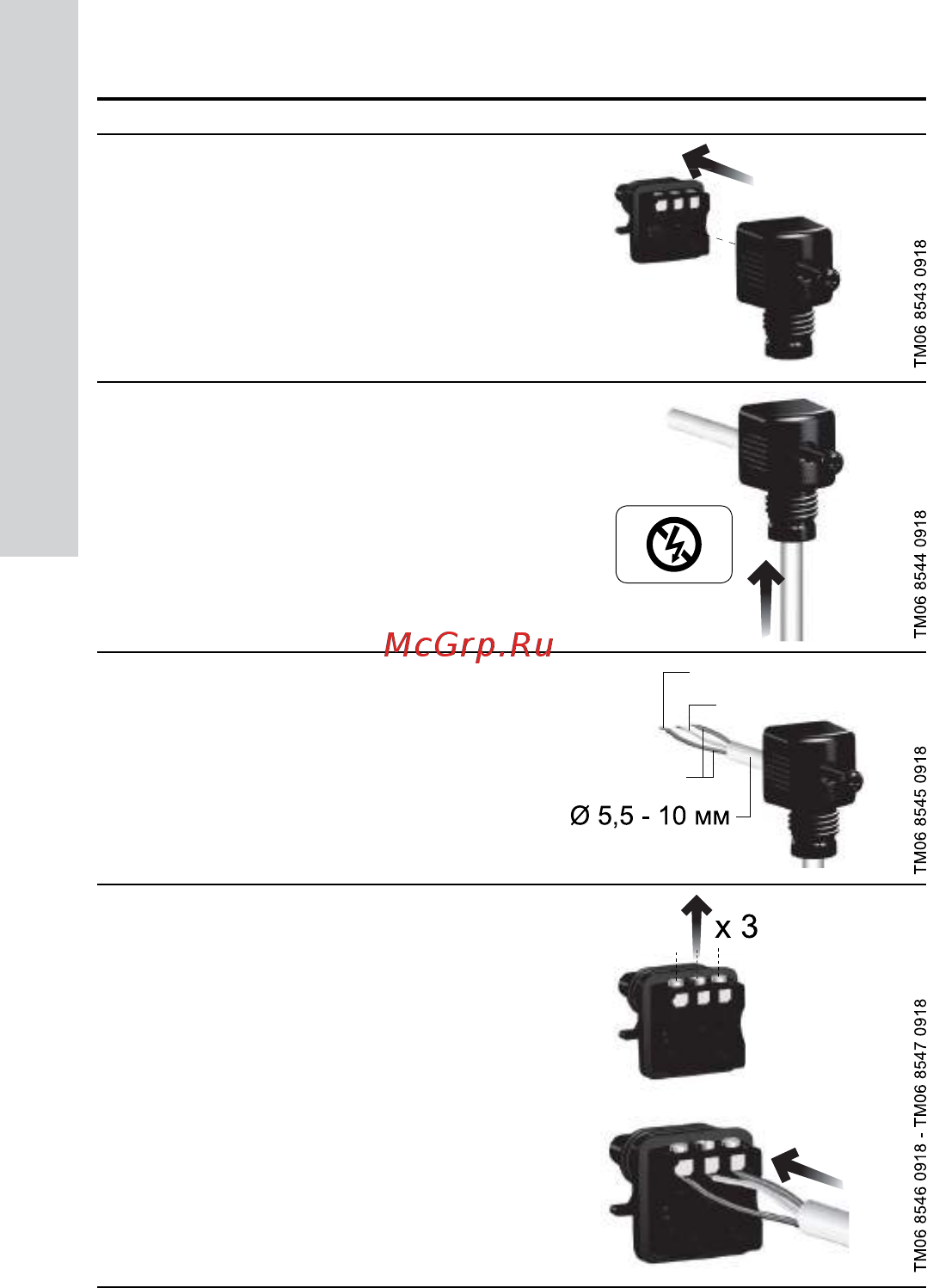

Шаг Действие Иллюстрация
2.
У
далите клеммную
колодку
3.
Протяните кабель через
кабельный ввод
4.
Разделите жилы кабеля
как показано на
иллюстрации
5.
Ослабьте зажимы клемм
и подключите к ним
провода кабеля
12 мм
17 мм
0,5 - 1,5 мм
2
