4.1 Комплектность обогревателя должна соответствовать таблице
2
4. КОМПЛЕКТНОСТЬ
Таблица 2.
НАИМЕНОВАНИЕ
КОЛИЧЕСТВО
ПРИМЕЧАНИЕ
Электротепловентилятор
Руководство по эксплуатации
Упаковка
Т-06380 или Т-09380
1
1
1
5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
5.1 Схема тепловентилятора представлена на рис. 1.
7

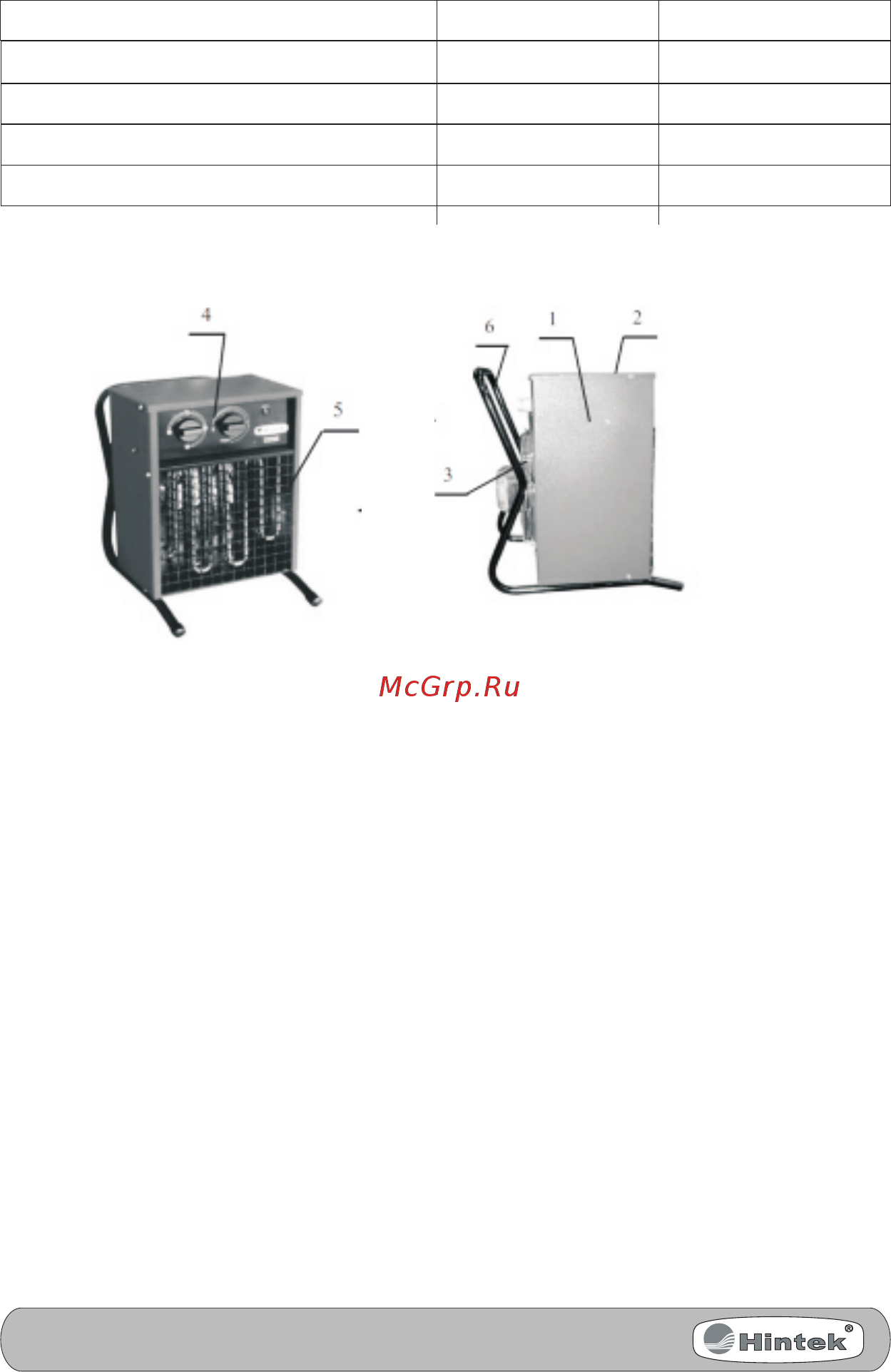

Рис. 1 Тепловентилятор
1 – корпус ; 2 – крышка; 3 – вентилятор;
4 – панель шасси ; 5 – решетка; 6 – кронштейн - ручка
Розетка переносная
1
5.2 Тепловентилятор соответствует обязательным
требованиям ГОСТ Р МЭК 335-1-94, ГОСТ Р 52 161.2.30-2007 и
техническим условиям ТУ 3468-001-58845437-2002.
5.3 Несущая конструкция тепловентилятора состоит из
корпуса (1) и крышки (2). Вентилятор (З) расположен в задней части
устройства. Блок управления смонтирован на шасси, расположенном в
верхней части корпуса под крышкой. Органы управления вынесены на
панель шасси (4). Трубчатые нагреватели расположены внутри корпуса
между вентилятором и решеткой (5), закрывающей их с лицевой
стороны тепловентилятора. Тепловентилятор оснащен трубчатым
кронштейном-ручкой (6), который можно использовать как для
переноски, так и для удобного монтажа на стену.
