ALPHA

АНАЛОГОВЫЙ ТАЙМЕР

*Монтаж настенный, на панель или на ДИН рейку, размер 66x66 мм

или 72x72мм

ВНИМАНИЕ!

Электрический прибор должен быть монтирован, только опытном

специалистом.

С резервом питания – контроллер с кварцевым шаговым двигателем

200-240V, 45-60Hz.

Без резерва – синхронный контроллер 200-240V, 45-60Hz.

1 переключающий контакт 16A / 250V AC.

Суточная и недельная программа, переключаемые сегменты

УСТАНОВКА

Ослабьте

винт (A), чтобы снять крышку.

ПОДКЛЮЧЕНИЕ.

Смотрите схему на корпусе таймера.

ПРОГРАММИРОВАНИЕ

Переместите сегменты в позицию OUT

УСТАНОВКА ВРЕМЕНИ

Перемещайте часовую стрелку по ходу часов, до метки – совпадение

цифр на аналоговом циферблате с меткой – реальное время.

РУЧНАЯ УСТАНОВКА

Поз. A: Автоматическая

(сегмент OUT – выход реле 1)

(сегмент IN – выход реле 2)

Поз. O: Постоянно

“OFF” (выход реле 2)

Поз. I: Постоянно “IN” (выход реле 1)

МИНИМАЛЬНЫЙ ИНТЕРВАЛ МЕЖДУ ОПЕРАЦИЯМИ ON-OFF

15 мин. суточный таймер

2 часа недельный таймер

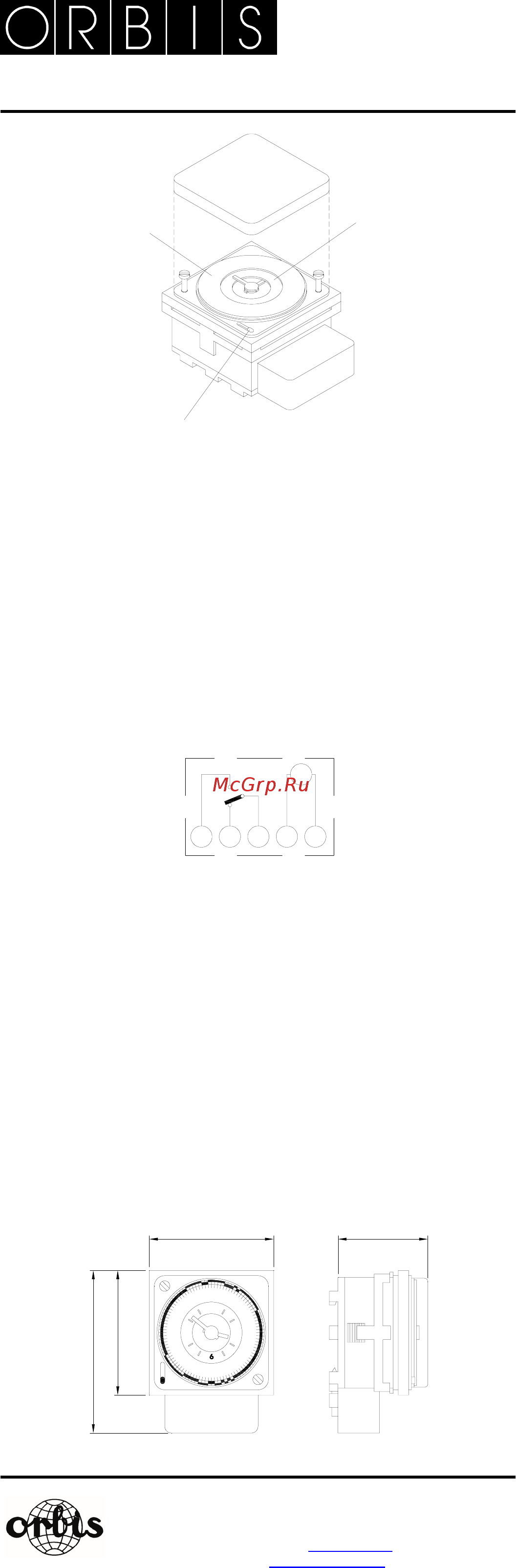

РАЗМЕРЫ:

A016.27.41556

ORBIS TECNOLOGÍA ELÉCTRICA, S.A.

Lérida, 61 E–28020 MADRID

Teléfono:+ 34 91 5672277; Fax:+34 91 5714006

E-mail: info@orbis.es

http://www.orbis.es

21 43 5

Сегменты

Метка

Переключатель
