8 ComaroВИНТОВОЙ КОМПРЕССОР MD
Установка
Примечания:
Если отсутствует ресивер, то винтовой воздушный компрессор не может быть объ-
единен с поршневой компрессионной системой. Рекомендуется соединять два типа
воздушных компрессоров с ресивером, используя приэтом отдельные трубопрово-
ды. Когда параллельно установлено несколько воздушных компрессоров, необхо-
димо установить запорный клапан идренажный клапан для каждого воздушного
компрессора перед ресивером.
Примечание:
1. Когда параллельно установлено несколько воздушных компрессоров, в каждом
нагнетательном трубопроводе необходимо установить дренажное устройство.
2. В период эксплуатации, еженедельно сливайте конденсат из воздухомасляного
бачка и ресивера.
Это поможет предотвратить превращение в эмульсию смазочного вещества компо-
нентов устройства, и воздушный компрессор не будет поврежден из-за ухудшения
качества масла.
3. Для обеспечения надежного функционирования системы, дренажная функция
пост обрабатывающих устройств и дренажного оборудования должна периодически
проверяться.
3.6.2
Рекомендации
длявоздухопроводов
1. В зависимости от диаметра выходного трубопровода воздушного компрессора, необхо-
димо использовать аналогичный или больший диаметр для последующего трубопровода,
подсоединенного к воздушному резервуару, что поможет избежать падения давления.
2. Для удобства техобслуживания и ремонта в будущем, выходной трубопровод
воздушного компрессора необходимо подсоединить к воздушному резервуару
черезфланец (муфту и гибкую вставку).
3. При установке трубопровода необходимо учесть требования к гибкости. Также
необходимо избежать сопротивления трубопроводных линий. Для воздухопровода
необходимо предусмотреть наклон величиной 1/100, чтобы вода в трубопроводных
линиях могла нормально сливаться.
4. Во избежание конденсации воды в трубопроводе и негативного воздействия на ра-
ботоспособность оборудования, обычно после воздушного резервуара устанавливают
осушитель с соответствующей системой обработки воздуха дляудаления влаги.

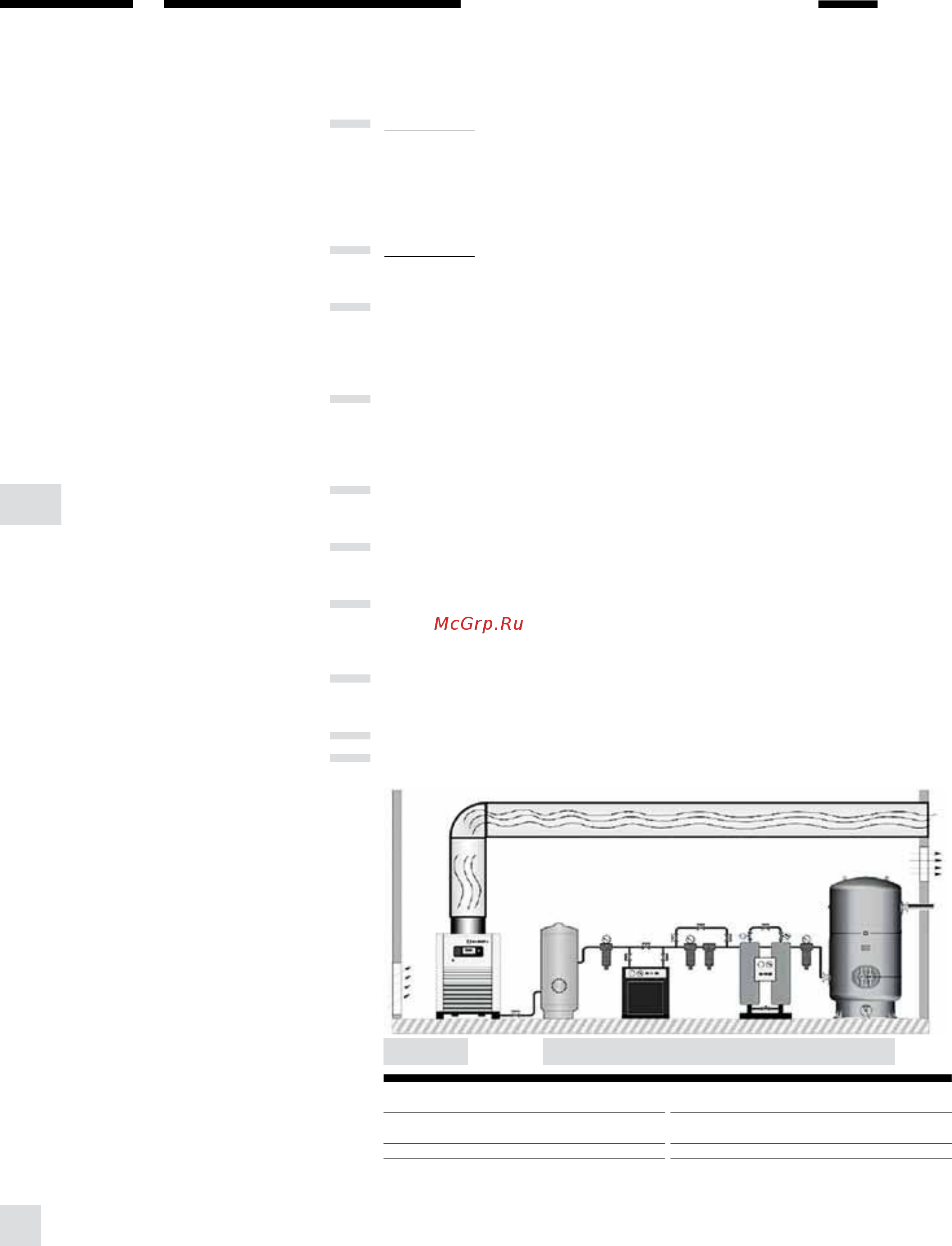

Пожалуйста, обратитесь к рис. 3.3 для стандартного расположения воздушной системы.
Пожалуйста, обратитесь к производителю для получения информации по специальным
системам обработки воздуха с другими требованиями к качеству илиприменению.
Цифры на рис. 3.3 соответствуют следующим компонентам:
1. Воздушный резервуар 5. Масляный фильтр
2. Предварительно установленный фильтр 6. Абсорбционный осушитель
3. Рефрижераторный осушитель 7. Фильтр тонкой очистки
4. Фильтр тонкой очистки 8. Воздушный резервуар
1 2 3 4 5 6 7 8 Рис. 3.3
3.7
Меры безопасности
дляэлектрической установ-
ки и системы управления
