13ВИНТОВОЙ КОМПРЕССОР SB РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
4
Системы компрессора
4.1
Введение
―
Ваш новый винтовой воздушный компрессор с впрыском масла гарантирует вам
улучшенную надежность и снижение затрат на техобслуживание.
4.2
Функциональная схема
―
Основными элементами компрессора являются винтовой блок, электродвигатель,
воздушно-масляный сепаратор, система маслопроводов, система охлаждения, система
воздушных трубопроводов, электрическая система управления и различные вспомога-
тельные части.
―

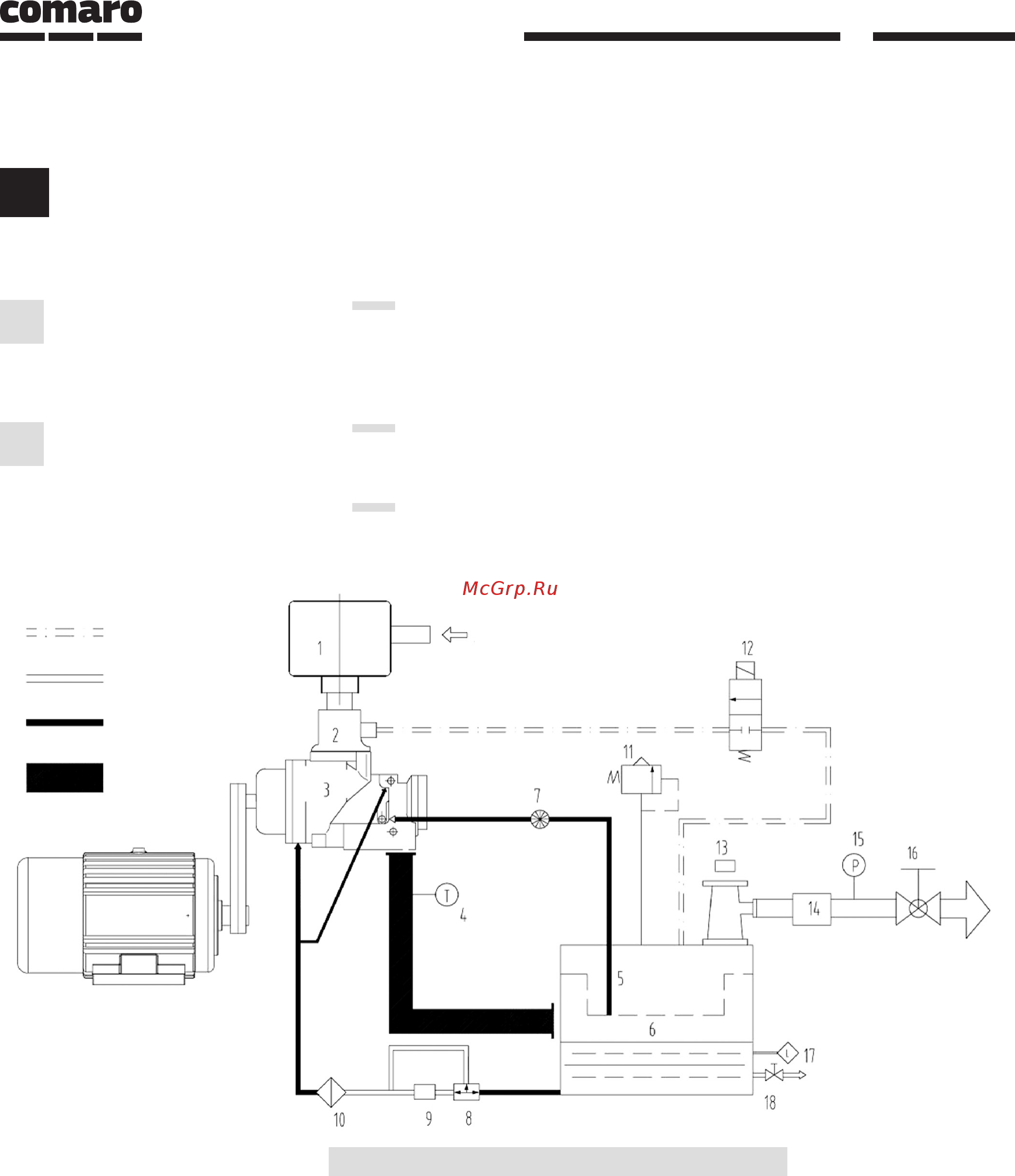

Функциональная схема компрессора показана на рис. 4-1
Управление
Воздух
Масло
Воздушно-
масляная
смесь
Впуск
воздуха
Выпуск
воздуха
Рис. 4.1 Функциональная схема компрессора
1. Воздушный фильтр
5. Воздушно-масляный
сепаратор
9. Масляный охладитель
13. Клапан минимального давления
17. Указатель уровня масла
2. Впускной клапан
6. Приемный резервуар
воздушно-масляной смеси
10. Масляный фильтр
14 Вторичный охладитель
18 Патрубок для слива масла
3. Винтовая пара
7. Масломерное стекло
обратном маслопроводе
11. Предохранительный клапан
15. Датчик давления
4. Датчик температуры
8. Терморегулирующий
клапан
12. Электромагнитный клапан
16. Шаровой клапан
