18 ComaroВИНТОВОЙ КОМПРЕССОР SB РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Панель управления,
функциональное описание
5
Панель управления,
функциональное
описание
―
! Примечание
―
! Перед эксплуатацией компрессора следует ознакомиться с данной инструкцией.
―
! Монтаж ВМС может производиться только профессиональными специалистами.
―
! Место установки компрессора должно быть тщательно выбрано во время механического
монтажа, чтобы обеспечить хорошую теплоотдачу и уменьшить электромагнитные помехи.
―
! Монтаж проводки должен проводиться в соответствии с нормами для сильного
ислабого тока, чтобы уменьшить электромагнитные помехи.
―
! Перед включением следует внимательно проверять выводную проводку.
―
! Клемма заземления должна быть замкнута надлежащим образом (третий тип за-
земления), чтобы увеличить способность сопротивления сигналам/шумам.
―
! Номинальный ток двигателя (ток для автоматической остановки инструмента) дол-
жен быть установлен в соответствии с номинальным током, указанным на шильдике
двигателя х коэффициент умножения тока перегрузки двигателя / 1.2.
―
1. ЖК-дисплей на английском / русском языках.
―
2. Универсальные защитные функции от короткого замыкания, блокировки, отключе-
ния фазы, перегрузки и нестабильной работы двигателя.
―
3. Функции управления запуском, остановкой и работой двигателя.
―
4. Защитные функции, исключающие обратное вращение компрессора.
―
5. Измерение и контроль температуры.
―
6. Автоматическая настройка степени нагрузки и контроль равенства давлений.
―
7. Высокая интеграция, надежность и соотношение цена-производительность.
―
8. Выбор дистанционного и местного управления.
―
9. Выбор взаимоблокировки и автономности.
―
10. Функция передачи данных RS485.
5.1
Расшифровка кнопок

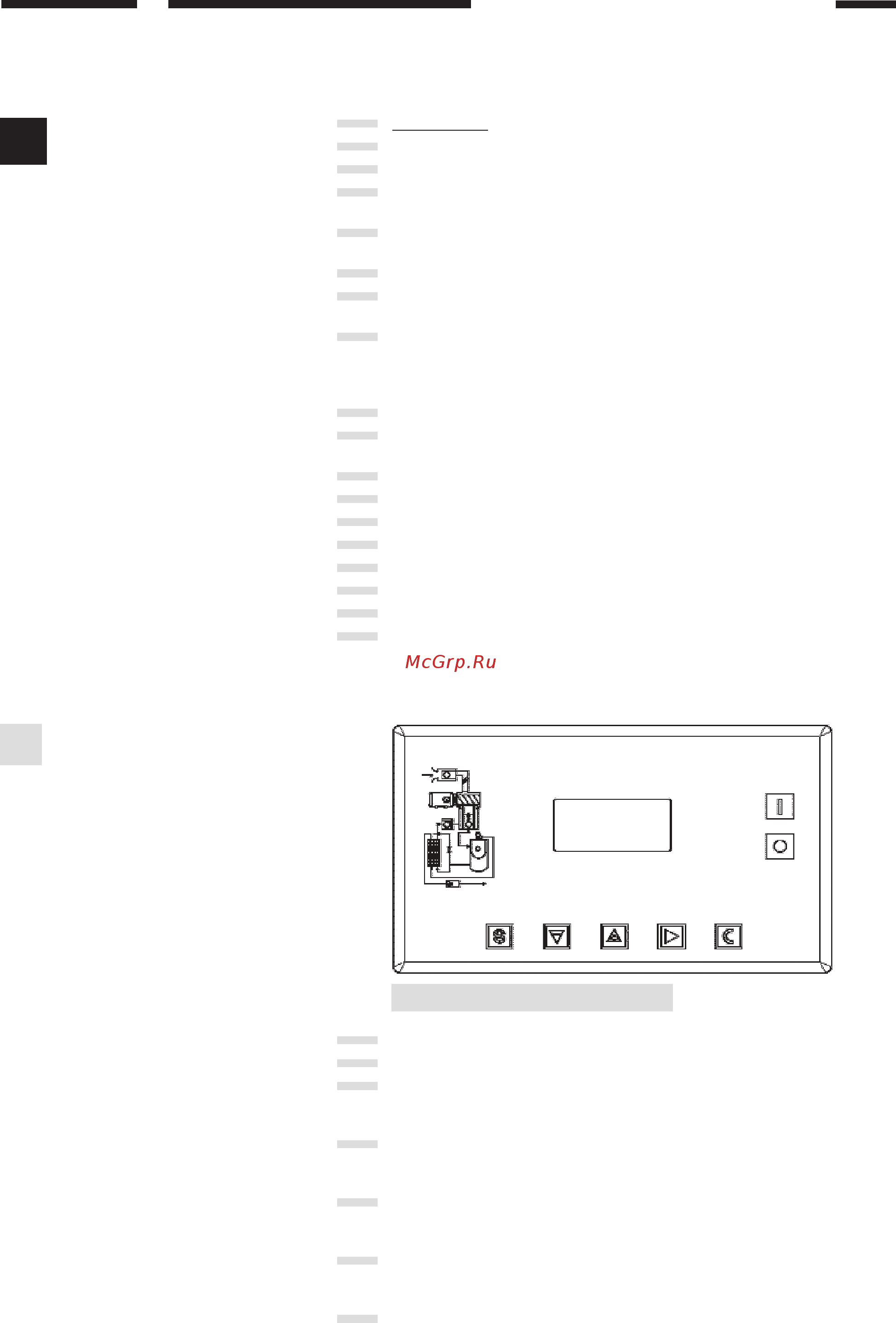

Рис. 5.1: Панель управления
ЖК контроллер винтового компрессора
―
▐ – Кнопка пуска: нажмите эту кнопку, чтобы запустить компрессор.
―
O – Кнопка остановки: нажав на эту кнопку можно остановить компрессор.
―
S – Кнопка настройки/загрузки/разгрузки: после настройки параметров нажмите эту
кнопку, чтобы сохранить данные. Во время работы компрессора нажатие этой кнопки
может привести к загрузке или разгрузке компрессора при определенном давлении.
―
▲ – Кнопка перехода вверх по меню/кнопка выбора увеличения данных: при необходи-
мости изменить данные, нажатие этой кнопки привод к увеличению их значения. Если вы
находитесь в поле меню, то нажатие этой кнопки позволяет вам двигаться вверх по меню.
―
▼ – Кнопка перехода вниз по меню/кнопка выбора уменьшения данных: при необходи-
мости изменить данные нажатие этой кнопки привод к уменьшению их значения. Если вы
находитесь в поле меню, то нажатие этой кнопки позволяет вам двигаться вниз по меню.
―
▶ – Кнопка выбора режима переключения/кнопка ввода данных: при изменении
данных это кнопка служит для переключения между ними, при нахождении в меню
эта кнопка служит для ввода данных.
―
C – Кнопка возврата/кнопка перезагрузки: эта кнопка служит для возврата в роди-
тельское меню, перезагрузка происходит нажатием данной кнопки более длительное
время, чем необходимо для отключения при неисправности.
