10
в случае использования сжи-
женного газа регулировочный винт
должен быть завинчен до упора;
- проверьте, чтобы горелка не гасла
при резком повороте крана из положения
“большое пламя” в положение “малое
пламя”.
Регулировка подачи первичного
воздуха горелки духовки
Настройка плиты на различные типы газов
Выполняется только специа-
листами сервисных служб.
Для настройки плиты на иной тип газа
необходимо:
1. Заменить форсунки горелок на
поставляемые в комплекте согласно
таблице на стр. 4;
2. Отрегулировать величины малого
пламени;
3. Отрегулировать подачу воздуха горелки
духового шкафа;
4. Заменить этикетку типа газа на заднем
кожухе плиты.
ВНИМАНИЕ! После перенастройки
плиты ее необходимо проверить на
отсутствие утечки газа.
ВНИМАНИЕ! Во время выполнения
всех этих операций плита должна быть
отключена от сети.

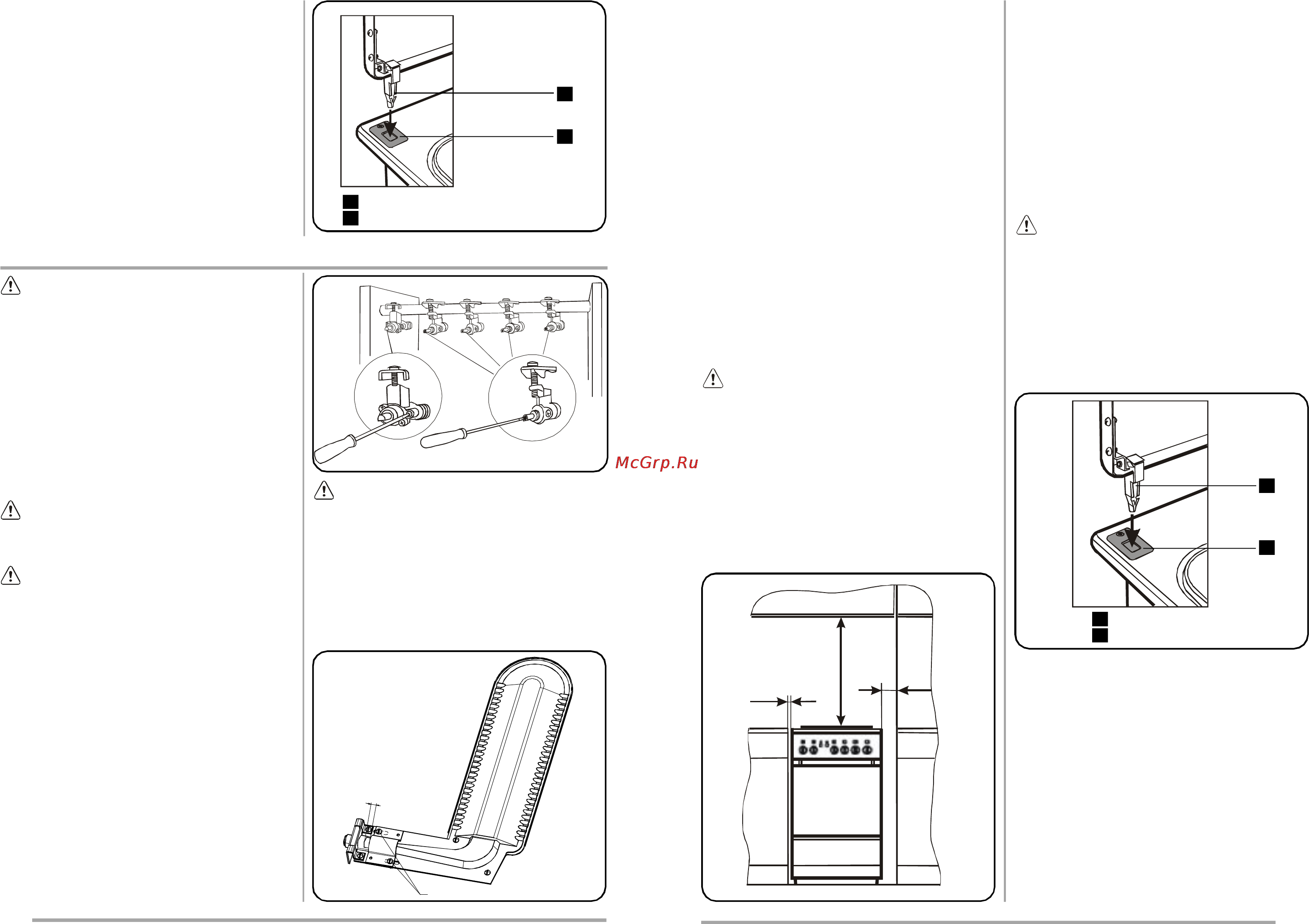

Замена форсунок горелок
Осуществляется с помощью торцового
ключа 7 мм.
Регулировка величины малого
пламени
- зажгите горелку;
- поверните ручку крана горелки в
положение “малое пламя”;
- снимите ручку и поворачивайте
регулировочный винт, расположенный
внутри или рядом со стержнем крана
(возможно, при этом понадобится снять
панель управления), пока малое пламя
не станет стабильным ;
Для установки металлической
крышки вставьте кронштейны в
отверстия вставок.
Питание гриля и освещения духового
шкафа, электророзжига горелок
осуществляется от электросети
напряжением 220 В переменного тока
частотой 50 Гц. Для этого необходимо
установить розетку ( для плиты
ZCG56DGW - с заземляющим контактом)
на расстоянии не более 1,5 м от плиты.
1
2
кронштейн
вставка2
1
1
C
23
експлуатації та діючими правилами. Слід
забезпечити заходи по вентиляції
приміщення.
Допускається підключення плити до
газової мережі за допомогою гнучкого
шланга, при цьому:
• необхідно з`ясувати у газовому
господарстві чи дозволений місцевими
стандартами такий вид підключення;
• гнучкий шланг повинен мати
сертифікат відповідності та документ, що
вказує на дату виготовлення та термін
служби;
• шланг повинен бути не довше, ніж
1,5 м;
• шланг не повинен бути розтягнутим і
перекрученим, не повинен мати різких
вигинів та уступів;
• шланг не повинен проходити в межі
гарячого повітря димоходу та торкатися
гарячих поверхонь плити;
• шланг повинен бути доступний для
огляду за всією довжиною.
УВАГА! При виявлені механічних
пошкоджень шланг повинен бути
негайно замінений. Ремонт шланга не
допускається!
Під час встановлення плити необхідно
враховувати наступне:
• відстані від бокової стінки плити до
кухоних меблів та від задньої стінки плити
до поверхонь стіни повинні бути не менше,
ніж 15 мм;
• відстань від столу плити до елементів
кухоних меблів, розташованих над
плитою, повинна бути не менше, ніж
700 мм;
• меблі, розташовані вище за робочу
поверхню столу, повинні бути установлені
не ближче, ніж 100 мм від бокової стінки
плити.
Для вирівнювання варильної поверхні
оберніть ніжки плити, що регулюються по
висоті, по ходу або проти хода
годинникової стрілки.
Плиту потрібно встановлювати
безпосередньо на підлогу кухні
відповідно до передбачених розмірів.
Не слід установлювати плиту на який-
небудь предмет (підставку).
Не зрушуйте плиту з місця після
монтажу.
Для встановлення металевої кришки
вставте кронштейни в отвіри вставок.
Живлення освітлення духової шафи та
електророзпалів пальників здійснюється
від електромережі напругою 220 В
змінного струму частотою 50 Гц. Для
цього необхідно установити розетку
(для плити ZCG56DGW з заземляючим
контактом) на відстані не більше, ніж
1,5 м від плити.
кронштейн
вставка2
1
1
2
15мм
100мм
700мм
