Zanussi ZCG56DGW [9/16] Регулювання подачі первинного повітря пальника духової шафи
9
и Правил, утвержденных Госстроем, на
газоснабжение внутренних и наружных
устройств.
Все работы по подсоединению плиты
к газовым коммуникациям или баллону
должны производиться механиками
газовой службы или сервисного центра.
Работы выполняются за счет потребителя.
Подключение плиты осуществ-
ляется через резьбовое соединение
трубы коллектора размером G 1/2”.
Перед подключением необходимо
проверить соответствие установленных
на плите форсунок условиям
подключения (вид и давление газа), и, в
случае необходимости, произвести их
замену.
Прибор не следует присоединять к
дымоходу, он должен быть установлен в
соответствии с указаниями руководства
по эксплуатации и действующими
правилами. Следует обеспечить меры по
вентиляции помещения.
Допускается подключение плиты к
газовой сети с помощью гибкого шланга,
при этом:
• необходимо выяснить в газовой
службе, разрешен ли местными
стандартами такой вид подключения;
• гибкий шланг должен иметь
сертификат соответствия и документ,
указывающий дату изготовления и срок
службы;
• шланг должен быть не длиннее
1,5 м;
• шланг не должен быть растянут и
перекручен, не должен иметь резких
изгибов и уступов;
• шланг не должен проходить в зоне
горячего воздуха дымохода и касаться
горячих поверхностей плиты;
• шланг должен быть доступен для
осмотра по всей длине.
ВНИМАНИЕ! При обнаружении ме-
ханических повреждений, шланг дол-
жен быть немедленно заменен. Ре-
монт шланга недопустим!

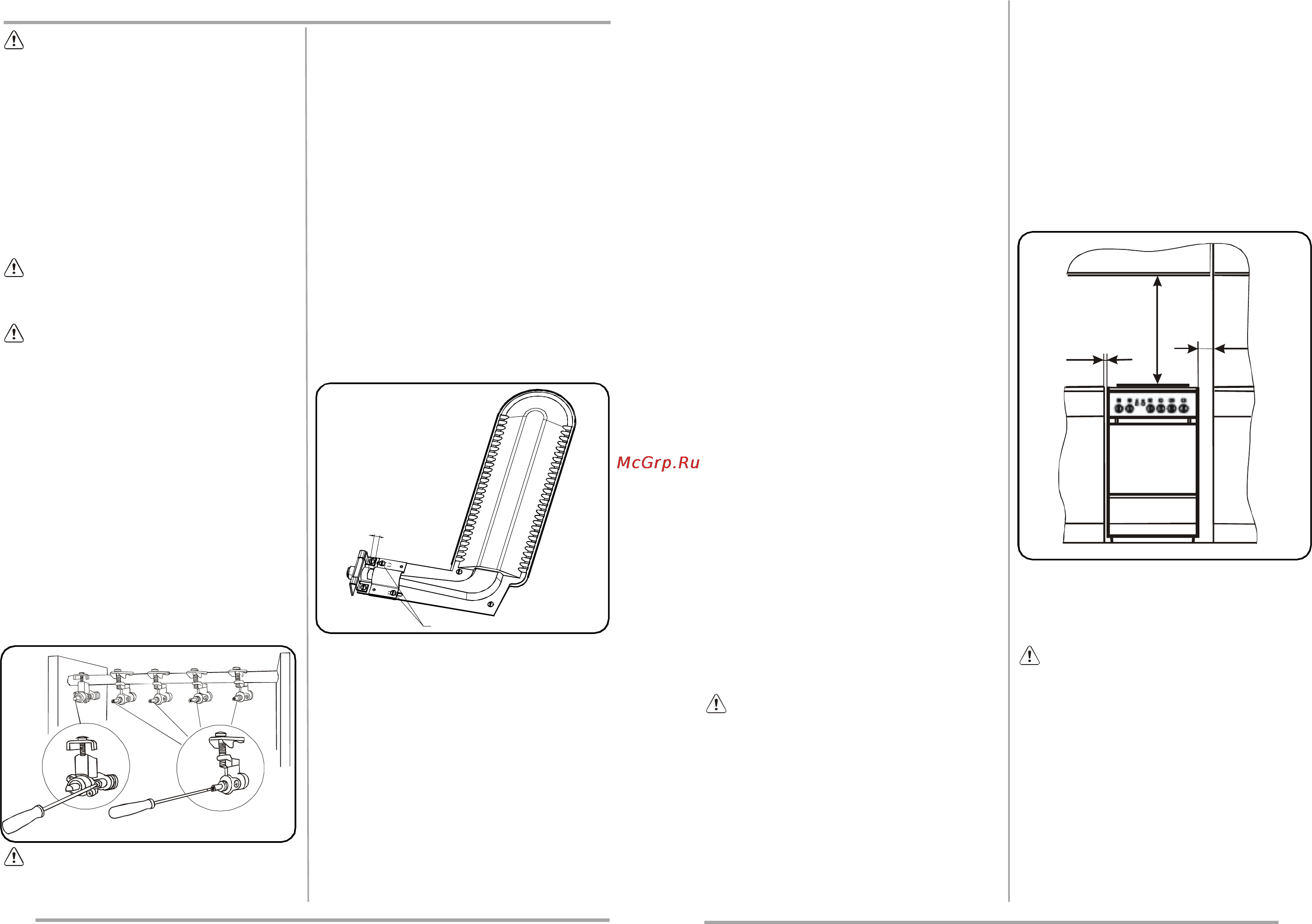

Во время установки плиты необхо-
димо учитывать следующее:
• расстояние от боковой стенки плиты
до кухонной мебели и от задней стенки
плиты до поверхностей стены должны
быть не менее 15 мм;
• расстояние от варочной поверхности
плиты до элементов кухонной мебели,
расположенных над плитой, должно быть
не менее 700 мм;
• мебель, расположенная выше
варочной поверхности, должна быть
установлена не ближе 100 мм от
плоскости боковой стенки плиты.
Для выравнивания варочной повер-
хности поверните регулируемые по высо-
те ножки по часовой стрелке или против
нее.
Плиту следует устанавливать
непосредственно на пол кухни в
соответствии с предусмотренными
размерами. Не следует устанавливать
плиту на какой-либо предмет (под-
ставку).
Не сдвигайте плиту с места после
монтажа.
15мм
100мм
700мм
24
- перевірте, щоб пальник не згасав
при різкому повороті крана з положення
“великий полум`я” в положення “мале
полум`я”.
Регулювання подачі первинного
повітря пальника духової шафи
- зніміть кришку нижньої частини
духової шафи, відкрутивши гвинти;
- за допомогою викрутки послабте
гвинти 1 заслонки та, пересуваючі
заслонку вправо чи вліво встановіть
розмір повітряного зазору С:
5мм - для природного (магістрального)
газу,
3,5мм - для зрідженного (балонного)
газу;
- закрутіть гвинти 1;
- перевірте стабільність полум`я
пальника духової шафи.
Настройка плити на різні типи газів
Виконується тільки спеціалістами
сервісних служб.
Для настройки плити на інший тип газу
необхідно:
1. Замінити форсунки пальників на
поставлені в комплекті згідно таблиці на
стор. 19;
2. Відрегулювати величини малого
полум`я;
3. Відрегулювати подачу повітря пальника
духової шафи;
4. Замінити етикетку типу газу на задньому
кожуху плити.
УВАГА! Після перенастроювання
плити її необхідно перевірити на
відсутність витоку газу.
Під час виконання всіх цих
операцій плита повинна бути
відключена від мережі.
Заміна форсунок пальників
Виконується за допомогою торцового
ключа 7 мм.
Регулювання величини малого
полум`я
- запаліть пальник;
- поверніть ручку крана пальника в
положення “мале полум`я”;
- зніміть ручку та оберніть
регуляційний гвинт, що знаходиться
всередені або поруч зі стрижнем крана
(можливо, при цьому знадобиться зняти
панель управління), до получення
стабільного малого полум`я;
у випадку використання зрідженого
газу гвинт регуляції повинен бути
загвинчен до упору;
1
C
